Germanjet 传感器在各行业中的实际应用案例
Germanjet德敏哲磁致伸缩位移传感器凭借非接触测量、μm 级重复精度与免维护特性，已在注塑、工程机械、冶金、风电、自动化产线等多行业落地。本文汇总各系列典型实景应用，展现其在严苛工况下的稳定运行能力。

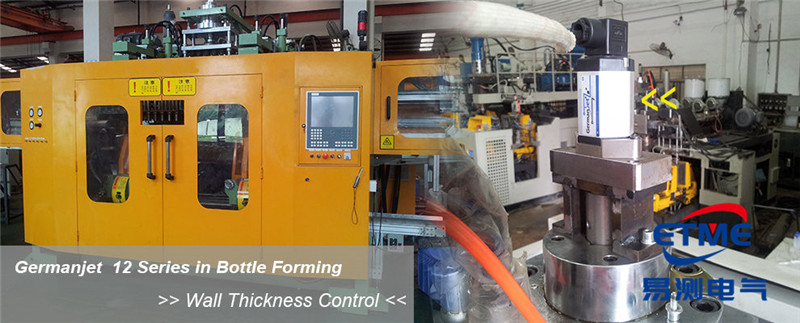

12 系列结构紧凑、性价比高，提供模拟电压与 Start-Stop 输出，适用于通用机械、自动化设备与测量机构的直线位移检测，是入门级精密位移测量的理想选择。
16 系列提供薄型、紧凑与冗余等多种结构，覆盖船舶推进、发电厂阀门、列车倾摆、冶金液压等严苛工况，支持 300~600bar 抗压与多重冗余设计，保障关键系统的位置反馈永不丢失。
17 系列可极简装入传统液压缸，IP65 防护、DIN 43650 标准接口，广泛应用于注塑机、压铸机、重型液压装备，实现 μm 级闭环位置控制，是注塑行业的主流选型。

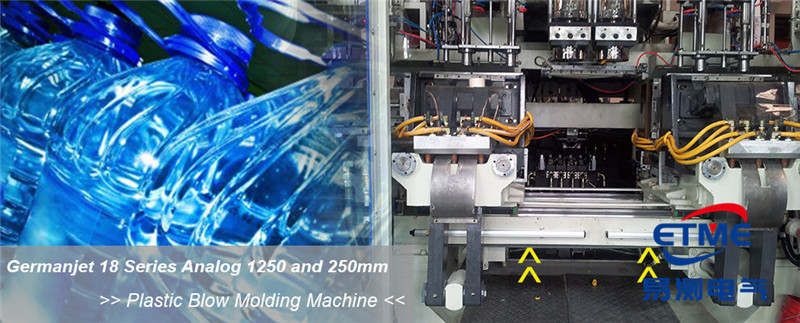

18 系列提供导轨式与外置 / 内置结构，模拟电压 / 电流 + Start-Stop 输出，适用于精密位移检测、自动化产线与设备集成，安装灵活、性价比突出。
19D 为分体式过程型磁致伸缩位移传感器，变送器与测杆分离，便于狭小空间布线与远程安装，支持 CANBus / Profibus / Profinet / EtherCAT 工业总线输出。
19F 柔性缆式过程型位移传感器，测量范围可达 2500mm 以上，适用于行程长、空间受限的导轨与大型设备位置检测，安装柔顺、适应性广。
19H 可内置油缸（抗压 300/600bar），磁致伸缩测杆直接装入液压缸，适用于冶金、石化、水利等高压液压系统的绝对位置反馈，结构紧凑、防护可靠。
19P 外置杆式过程型位移传感器，结构坚固、安装灵活，适用于闸门、水利启闭机、重型机械等外置直线位移检测，支持工业总线输出与远程集成。
十台注塑机逐台开到顶针最高速，只有一台读数跳，其余九台全速运行都是稳的——根因不在尺上，而在那台细机台的安装底片不够稳固、板太单薄：顶针高速动作时底片像音叉一样自己振，把高频震动沿悬臂送进尺芯，换尺解决不了。加装防震底座后波形立刻干净，一支尺都没换。本页把现场排查过程与防震固定夹片的标准装法合成一个案例：42.5mm 孔距、3.5kgf.cm 扭力、介子一个不能省，以及同批机台共有的安装超行程问题。
下面几段是从现场实录里挑出来的，全部拍在真实机台上——传感器装在哪、线怎么走、位置值最后在控制器上怎么显示，都能直接看到。
0:31用透明亚克力缸体做的一段原理演示。缸体内部可以看到黄色磁环沿测杆移动，外部数码表同步跳数——6 组读数对应磁环的不同位置。讲不清磁致伸缩怎么工作的时候，这段素材能让人一眼看明白「测的是什么」以及「为什么是非接触」。
0:40大型两板注塑机合模区域的连续实拍。电子尺沿机架导轨一侧安装，尺身、滑块与接线端子逐一入镜，可以看清传感器在实际机台上占用的空间、固定方式和走线路径。两板机行程长、受力大，对安装平行度和抗振性要求最高，这段素材的价值在于把「装在哪一面、怎么固定」直接拍出来。
0:56一台两板机上数字尺的装配实录：传感器在锁模油缸法兰处的安装形态、密封圈的处理与拧紧过程，画面里同步给出密封件选配的说明。密封处理是否到位，直接决定长行程测点在油污环境下的长期稳定性。
