磁致伸缩位移传感器 vs 拉绳位移传感器：液压缸内置与外置拉线怎么选

很多工程师做直线位移测量时，会同时问到磁致伸缩位移传感器和拉绳位移传感器（拉线位移传感器）。两种都是直线位移测量方案，但一个主打"液压缸内置、高精度、非接触"，一个主打"大行程、外置、低成本"。这篇从原理、精度、寿命、安装、量程五个维度对比，帮你把两种方案一次理清。

工作原理：一个测"时间"，一个测"拉线长度"

磁致伸缩位移传感器内部有一根波导丝和一个随动磁环。电子头沿波导丝发送电流脉冲，脉冲与磁环磁场叠加处产生扭转波，通过计时（距离=声速×时间）算出磁环位置。磁环与波导丝非接触，没有机械磨损。

拉绳位移传感器用一根钢绳（拉线）缠绕在绕线轮上，拉线一端固定在被测物体上。物体移动时拉线带动绕线轮转动，通过编码器或电位器把转动角度换算成直线位移。它是机械接触式测量，靠拉线、弹簧、绕线轮传递运动。

核心差异：一张表看懂

对比项	磁致伸缩位移传感器	拉绳位移传感器
测量方式	非接触（磁环+波导丝）	接触式（拉线+绕线轮）
精度/分辨率	分辨率可达 1μm，重复精度高	分辨率通常 0.1~1mm 级
寿命	无磨损，免维护，寿命长	拉线、弹簧、电位器/编码器有磨损
安装位置	液压缸内置（16/17/19H）、外置杆式（19P）	必须外置，拉线走线
量程	内置 75~475mm，外置最长 7600mm	常见 1~15m，可更长
耐环境	IP67/IP68，抗振 25g，耐油耐压	受拉线、密封影响，防护较低
成本	较高	较低

液压缸内置场景：磁致伸缩是唯一合理选择

液压油缸内部的活塞位置，几乎只能用内置式磁致伸缩位移传感器测量——测杆直接插入缸体，耐压 350~600bar，磁环随活塞移动。德国Germanjet德敏哲的 16 系列扁平电子仓、17 系列液压缸集成、19H 内置油缸，都是为这类场景设计的。拉绳传感器无法进入高压油缸内部，只能外置拉线，精度和寿命都不占优。

大行程外置场景：两种方案都能用，看精度要求

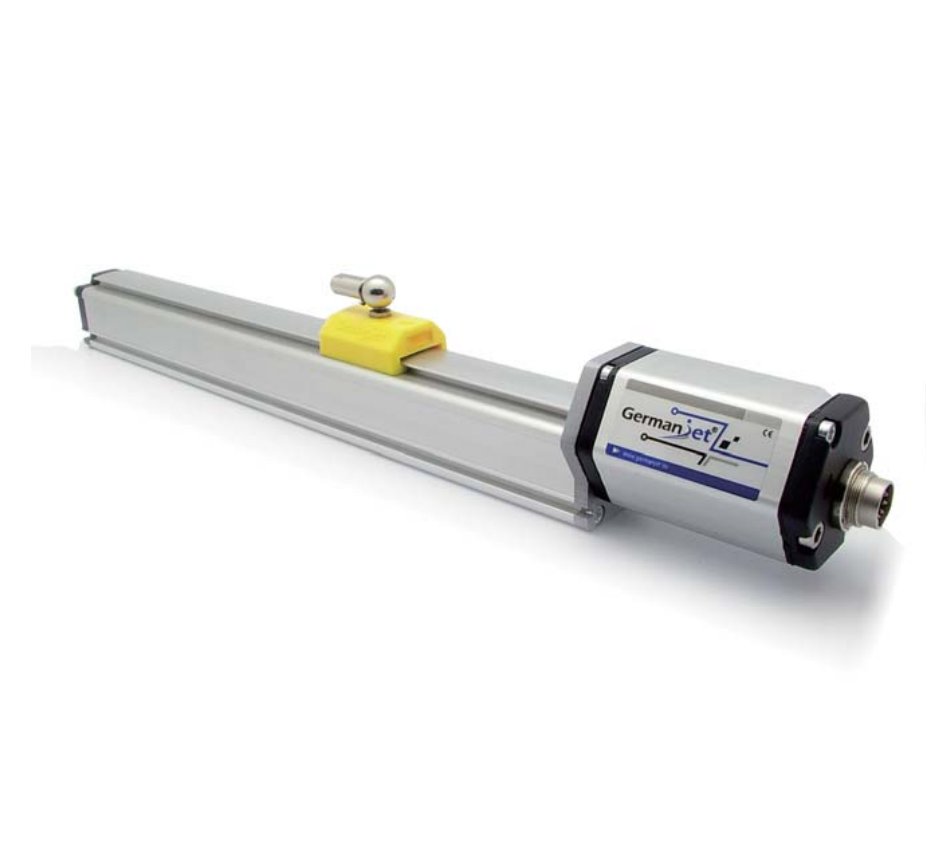

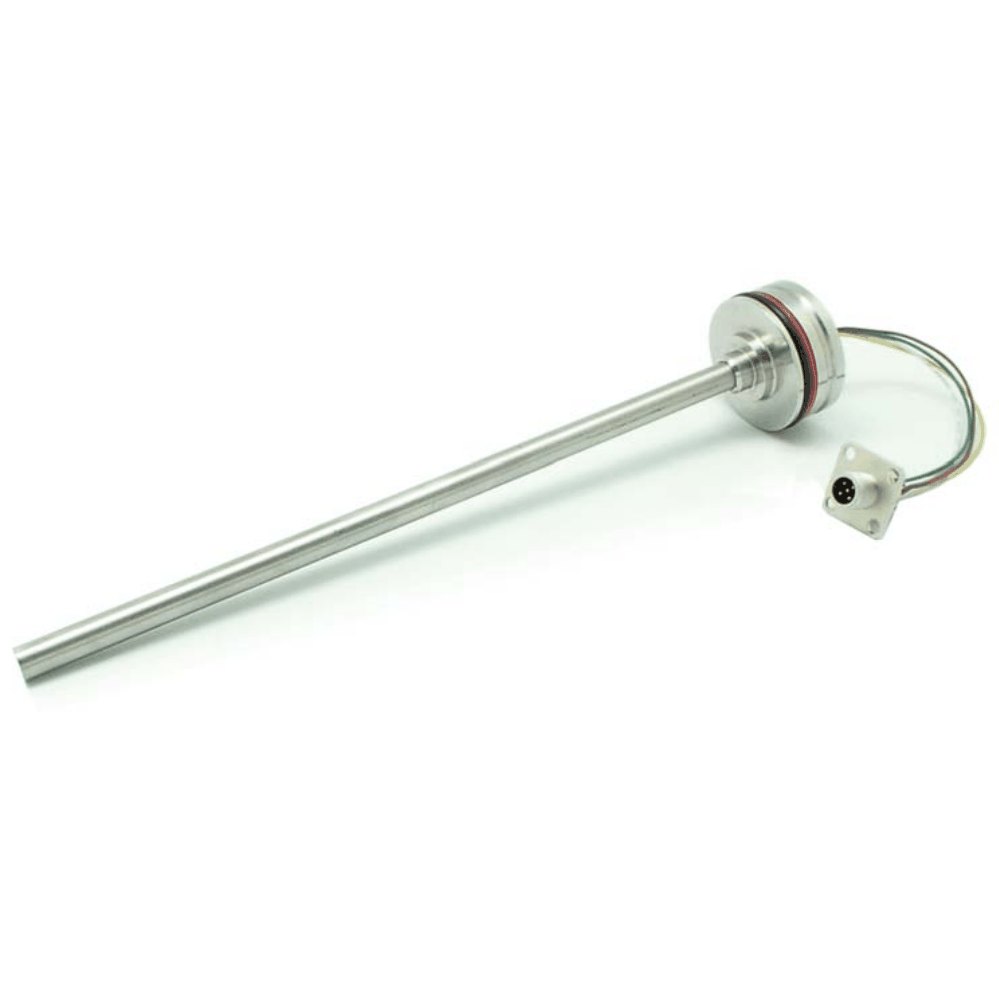

设备滑台、升降机构、闸门开度等大行程外置测量，两种方案都可行。如果要求μm 级精度、长期稳定、少维护，选磁致伸缩外置式（如 19P 超长行程、19F 柔性长行程）；如果精度要求不高、预算有限、安装空间开放，拉绳方案更经济。移动机械上 13 系列（IP68/IP69K、抗振 25g）则比普通拉绳更适合恶劣工况。

一句话选型建议

液压缸内部、高精度、长寿命、恶劣环境 → 磁致伸缩位移传感器；大行程外置、成本敏感、精度要求一般 → 拉绳位移传感器。两种产品线我们均有配套，欢迎按工况咨询选型。
