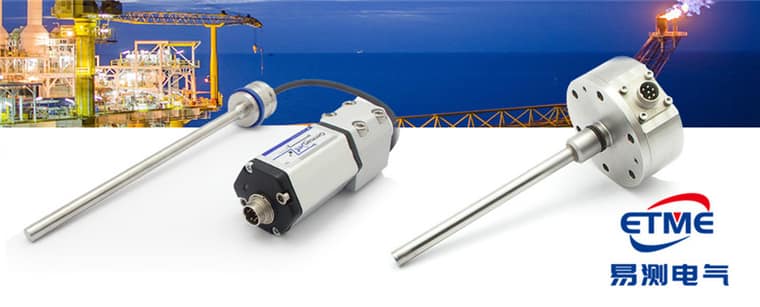

16 Series · Built-in Hydraulic
16 系列 液压缸内置式磁致伸缩位移传感器
扁平电子仓 · 160 电压 / 161 电流 / 162 SSI
16 系列专为 U 型吊环缸和径向空间受限的液压缸内置安装。扁平电子仓直接插入缸体做位置反馈。电气输出三选一：160 电压、161 电流、162 SSI。
扁平电子仓，适合 U 型吊环缸
160 电压 / 161 电流 / 162 SSI
缸盖 Ø18G7，测杆 Ø10，350 / 530 bar
162：二进制或格雷码，8–32 位，D70
产品概述
16 系列把测杆从缸盖插入活塞杆内孔，磁环随活塞移动，缸外只露出扁平电子仓。缸盖 Ø18G7（加工 Ø18F7），测杆 Ø10，活塞杆内孔 ≥12.7 mm，工作 350 bar / 峰值 530 bar。

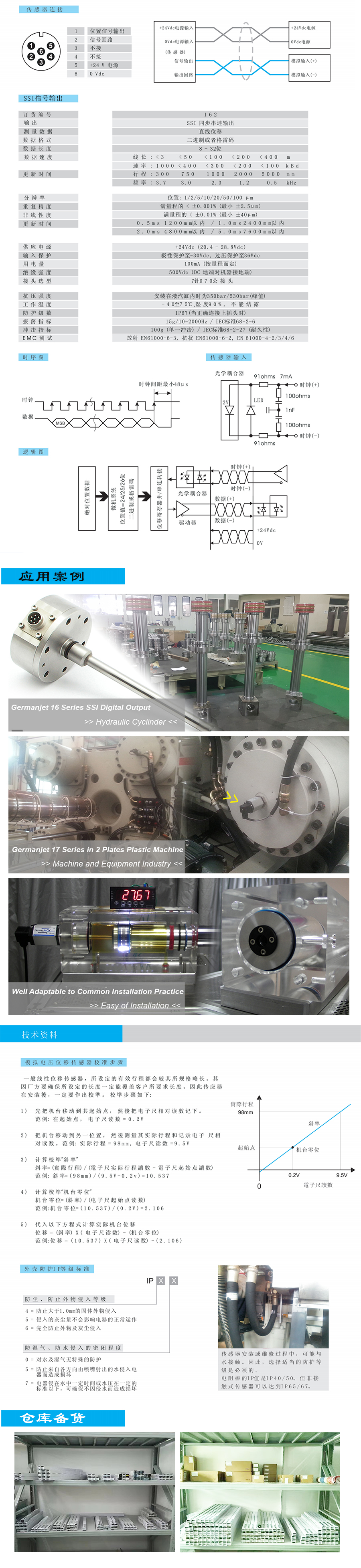

电气输出分三种：160 / 161 是模拟量，162 是 SSI 同步串行。下面规格表和长图按输出切换，机械安装尺寸三种输出共用。
工作原理
非接触磁致伸缩测绝对位置：电子头发电流脉冲，与活塞上磁环相遇产生扭转波，用传播时间换算位置。160 / 161 把位置换成电压或电流；162 编成二进制或格雷码，经 SSI（RS422、7 针 D70）送到控制器。

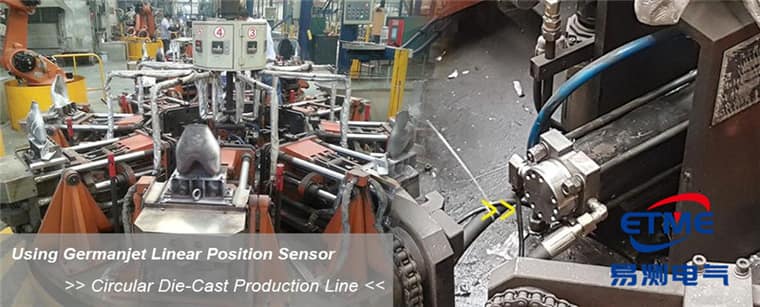

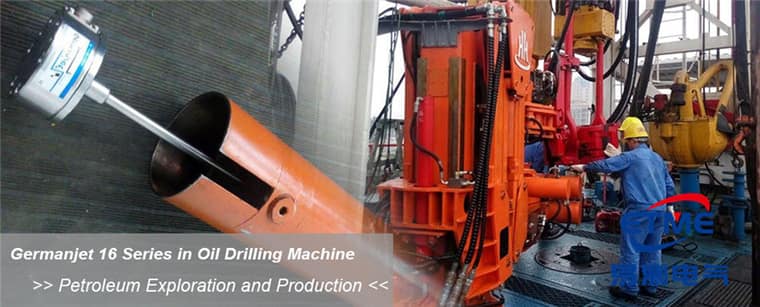

典型应用
U型吊环液压缸位置反馈安装空间狭小的液压油缸位置检测压铸机合模行程监控冶金液压设备（连铸机、轧机）空间受限的嵌入式液压应用高端伺服液压闭环控制系统
信号输出类型
模拟电压输出
1600-10V / 10-0V 双路模拟电压输出，适用于大多数PLC模拟量输入通道。
0-10Vdc / 10-0Vdc 双输出16位 D/A 分辨率负载电阻 >=5kΩ
模拟电流输出
1614-20mA 工业标准模拟电流输出，抗干扰能力强，适合长距离传输。
4-20mA / 20-4mA二线制/四线制兼容长距离传输抗干扰
162 SSI 同步串行输出
162位置编成二进制或格雷码，经 SSI 同步串行传到控制器。数据长度 8–32 位，分辨率 1 / 2 / 5 / 10 / 20 / 50 / 100 μm，7 针 D70 公接头。
二进制或格雷码，8–32 位分辨率 1 / 2 / 5 / 10 / 20 / 50 / 100 μm7 针 D70 公接头线长 <3 m 时最高 1000 kBd
技术规格
缸内安装（160 / 161 / 162 共用）
| 量程范围 | 50 ~ 7600 mm（标准），可定制更长 |
|---|---|
| 抗压强度 | 工作 350 bar / 峰值 530 bar（内置于液压缸时） |
| 缸盖安装孔 | Ø18G7（加工 Ø18F7）；测杆 Ø10.0 mm |
| 活塞杆内孔 | ≥12.7 mm |
| 杆端盲区 | 约 63.5 mm；法兰侧约 25 mm |
| 电子仓外形 | 外径约 79 mm；螺栓分布圆 64 mm；6×Ø6.4 |
| 工作温度 | −40°C 至 +75°C（湿度 90%，不结露） |
| 振动指标 | 15g（10~2000Hz）/ IEC 68-2-6 |
| 冲击指标 | 100g（单冲）/ IEC 68-2-27（耐久性） |
| EMC 测试 | 放射 EN61000-6-3 / 抗扰 EN61000-6-2，EN61000-4-2/3/4/6/8 |
| 订货编号 | 160 / 161 |
|---|---|
| 输出 | 160 电压（0-10V / 10-0V）；161 电流（4-20mA / 20-4mA） |
| 分辨率 | 16 位 D/A，0.0015%（最小 1μm） |
| 重复精度 | < ±0.001% FS（最小 ±2.5μm） |
| 非线性度 | < ±0.01% FS（最小 ±40μm） |
| 更新时间 | 0.5ms（≤1200mm）/ 1.0ms（≤2400mm）/ 2.0ms（≤4800mm）/ 5.0ms（≤7600mm） |
| 供电电压 | +24Vdc（20.4 ~ 28.8 Vdc） |
| 输入保护 | 极性保护至 −30Vdc，过压保护至 36Vdc |
| 用电量 | 100mA（按量程而定） |
| 连接方式 | 内部接线端子 |
| 防护等级 | IP67 |
| 订货编号 | 162 |
|---|---|
| 输出 | SSI 同步串行输出 |
| 数据格式 | 二进制或格雷码 |
| 数据长度 | 8 – 32 位 |
| 分辨率 | 1 / 2 / 5 / 10 / 20 / 50 / 100 μm |
| 数据速率 | 线长 <3 m：1000 kBd；<50 m：400 kBd；<100 m：300 kBd；<200 m：200 kBd；<400 m：100 kBd |
| 更新频率 | 行程 300 mm：3.7 kHz；750 mm：3.0 kHz；1000 mm：2.3 kHz；2000 mm：1.2 kHz；5000 mm：0.5 kHz |
| 更新时间 | 0.5ms（≤1200mm）/ 1.0ms（≤2400mm）/ 2.0ms（≤4800mm）/ 5.0ms（≤7600mm） |
| 重复精度 | < ±0.001% FS（最小 ±2.5μm） |
| 非线性度 | < ±0.01% FS（最小 ±40μm） |
| 供电电压 | +24Vdc（20.4 ~ 28.8 Vdc） |
| 输入保护 | 极性保护至 −30Vdc，过压保护至 36Vdc |
| 用电量 | 100mA（按量程而定） |
| 接头 | 7 针 D70 公接头 |
| 时钟间距 | 最小 48 μs |
| 防护等级 | IP67（正确连接插头时） |
型号与输出信号
160
电压输出（0-10V / 10-0V）
161
电流输出（4-20mA / 20-4mA）
162
162 SSI 同步串行（二进制 / 格雷码，RS422）
16T
三重冗余电压/电流输出
16E
恶劣环境 IP68，单路或冗余输出
使用注意事项
- 16 系列为液压缸内置式，须由油缸厂家在缸体加工阶段预留安装腔与导向，禁止在成品油缸上自行改制。
- 活塞杆内孔 ≥12.7 mm（测杆 Ø10）；缸盖安装孔 Ø18G7（加工 Ø18F7）。工作 350 bar / 峰值 530 bar，不要套用 17 系列的 600 bar 峰值或 M18×1.5 螺纹孔。
- 电子仓为薄型设计，安装时注意避免压伤外壳；法兰紧固力矩按手册执行，过紧会损伤波导管。
- 162 SSI 须与控制器核对二进制/格雷码、数据长度与分辨率；时钟间距最小 48 μs。D70 插头正确连接后防护为 IP67。
- 内置安装对清洁度要求高，装配现场须防尘，防止金属屑进入波导管区域。
- 模拟输出型负载与供电要求同通用型，注意屏蔽层单点接地。

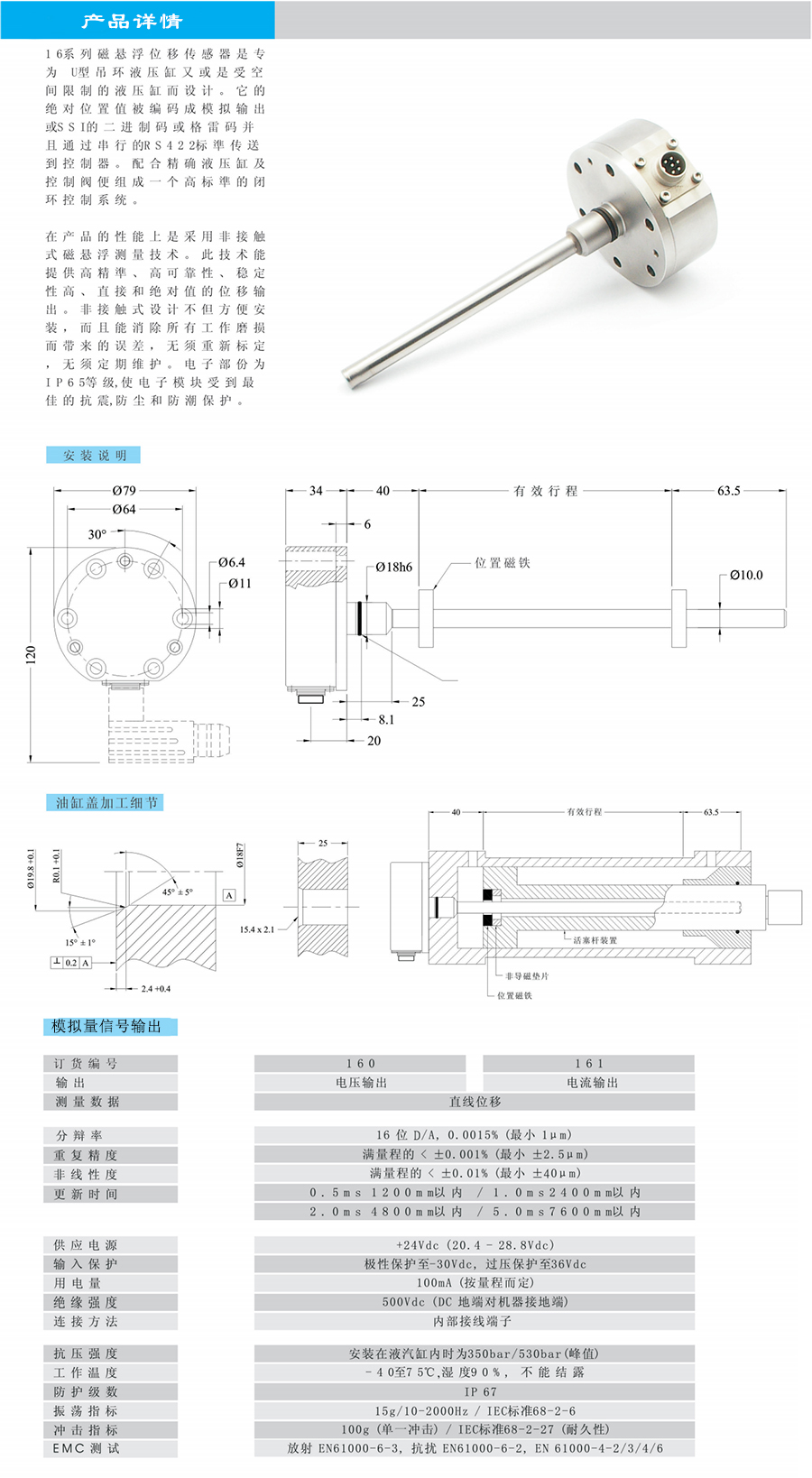

- 缸盖加工：Ø18G7 / 加工 Ø18F7，导入角 15°±1° / 45°±5°，电子仓外径约 79 mm、螺栓分布圆 64 mm、6×Ø6.4，杆端盲区约 63.5 mm。
价格说明
16 系列为油缸内置式，通常随油缸整体配套或由油缸厂集成，价格与量程、电子仓形式（标准 / 薄型）、输出信号（160 电压 / 161 电流 / 162 SSI）及是否含定制法兰相关。建议提供油缸图纸或接口尺寸以便准确报价。
