12 系列 通用型磁致伸缩位移传感器
Compact universal type with analog voltage / Start-Stop output
12系列通用型磁致伸缩位移传感器是专为壁厚控制伺服油缸而设计的紧凑型位置检测方案，可直接安装在壁厚控制油缸顶端。采用非接触式磁致伸缩测量技术，提供高精度、直接且绝对的位置移动输出，从根本上消除因机械磨损带来的测量误差，无需定期重新标定或维护。通过ISO9001质量体系认证，配合精确油标及闭环控制系统实现高精度位置检测。提供模拟电压输出（0-10V）、电流输出（4-20mA）以及Start-Stop数字信号三种接口选择。电子模块达到IP65防护等级（配合正确连接器可达IP67），输出接口采用业界通用的DIN 43650油制插头，接线便捷可靠。
产品概述

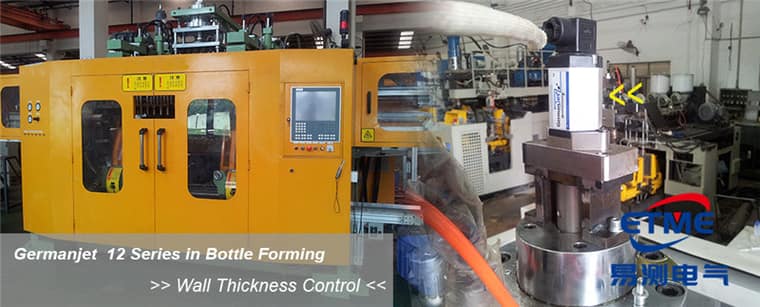

12系列通用型磁致伸缩位移传感器是专为壁厚控制伺服油缸而设计的紧凑型位置检测方案，可直接安装在壁厚控制油缸顶端。其外形小巧精致，在空间受限的液压系统中同样表现出色。
核心测量技术采用非接触式磁致伸缩原理，提供高精度、直接且绝对的位置移动输出。该技术从根本上消除了传统电位器式传感器因机械接触磨损导致的漂移和失效问题，无需定期重新标定或维护，大幅降低设备全生命周期运维成本。
电子模块达到IP65防护等级（配合正确连接的DIN 43650插头可达IP67），具备优异的抗振（15g @ 10-2000Hz）、防尘和防潮能力，能够在恶劣工业环境中长期稳定运行。
工作原理
12系列采用非接触式磁致伸缩测量原理（Magnetostrictive Effect）。传感器内部的波导管中传播着高频电流脉冲，电流在波导管周围产生环形磁场；当外部永磁体（位置磁环）随被测物体移动经过波导管时，两个磁场叠加使波导管材料发生磁致伸缩微应变，产生沿波导管双向传播的机械应变波（超声波）；应变波以恒定的声速（约2800m/s）向两端传播，被电子模块两端的检测线圈捕获并转换为精确的时间差信号；通过计算应变波的传播时间即可得出永磁体的绝对位置。整个测量过程无机械接触、无摩擦、无磨损部件，实现真正的免维护与极长使用寿命。

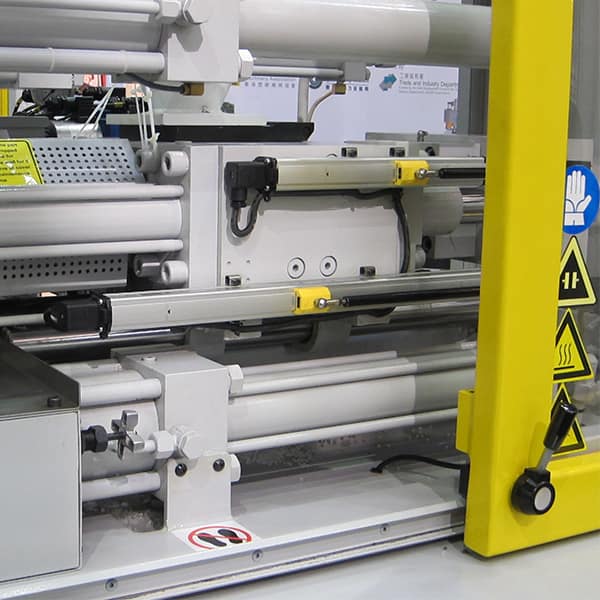

典型应用
信号输出类型
模拟电压输出
1200-10V / 10-0V 双路模拟电压输出，适用于大多数PLC和控制器模拟量输入通道。
模拟电流输出
1214-20mA 工业标准模拟电流输出，抗干扰能力强，适合长距离传输和工业噪声环境。
技术规格
| 量程范围 | 50 ~ 2500 mm |
|---|---|
| 分辨率 | 16 位 D/A, 0.0015% (最小±5μm) |
| 非线性度 | ≤ ±0.01% (最小±900μm) |
| 重复精度 | < ±0.005% |
| 更新时间 | 0.2ms(≤1200mm) / 0.5ms(≤2400mm) / 2.0ms(>4800mm) |
| 供电电压 | DC 24Vdc (20.4 ~ 28.8 Vdc) |
| 输出保护 | 极性保持至-30Vdc / 过压保护至36Vdc |
| 绝缘电阻 | 500MΩ (DC 地对机器接地端) |
| 抗压强度 | 液压缸内安装 350bar / 50bar(峰值) |
| 工作温度 | -40°C 至 +75°C (湿度90%，不结露) |
| 防护等级 | IP65 / IP67 (正确连接插头时) |
| 外壳材料 | 铝，经阳极氧化处理 |
| 固定方式 | M5 × 2 |
| 振动指标 | 15g (10~2000Hz) / IEC 68-2-6 |
| 冲击指标 | 100g (单冲) / IEC 68-2-27 (耐久性) |
| EMC测试 | 放射 EN61000-6-3 / 抗扰 EN61000-6-2, EN61000-4-2/3/4/6 |
型号与输出信号

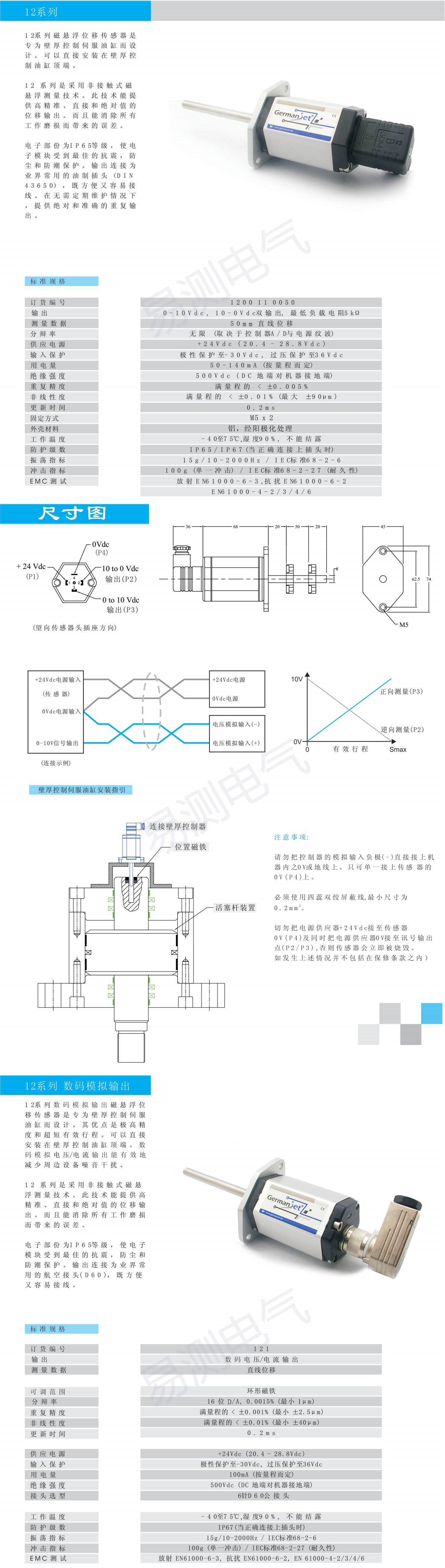

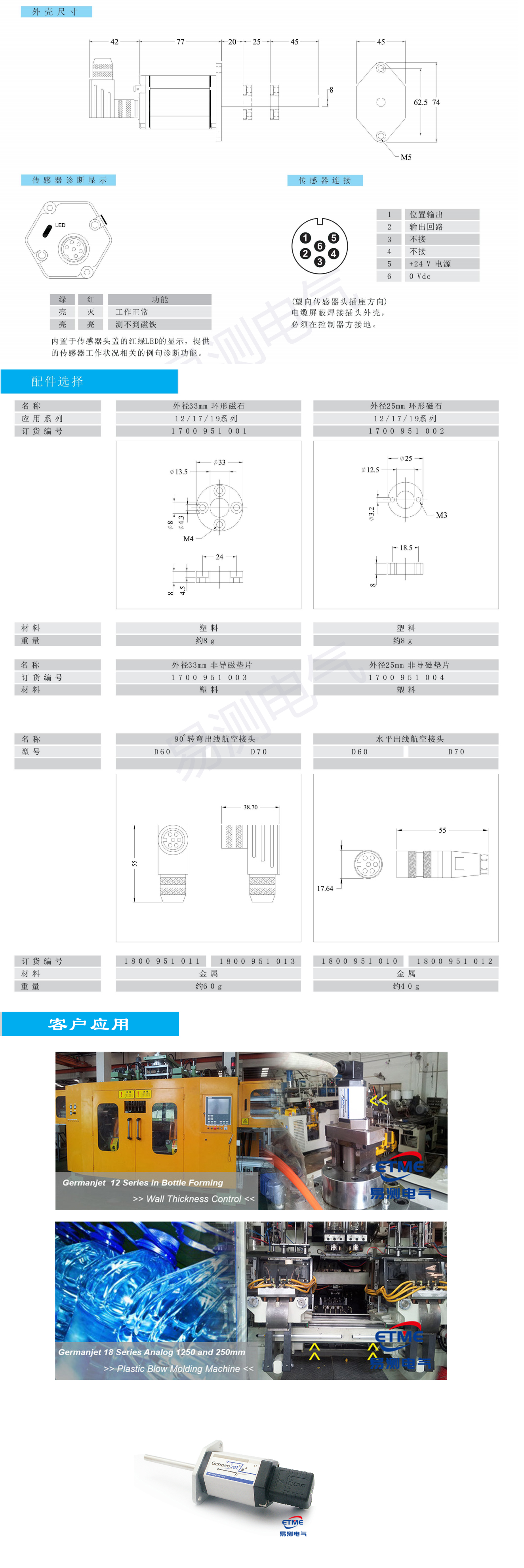

尺寸图与接线图
12 Series - Outline Dimensions & Wiring
12 Series - Technical Details & Installation
使用注意事项
- 位置磁环必须与波导管严格同心安装，磁环内径与测杆间隙须符合安装手册要求，偏心或过紧会造成测量偏差甚至卡滞。
- 测杆（波导管）仅承受轴向推拉力，严禁承受径向力、侧向弯矩或扭转，安装时应避免测杆与安装座发生硬性干涉。
- 信号线须与动力线、变频器输出线分开走线并保持距离，推荐使用屏蔽双绞线，屏蔽层在电子仓端单点接地。
- 接线须严格按 DIN 43650 插头引脚定义，确认供电电压（通常为 24VDC）与输出类型匹配，避免反接或过压损坏模块。
- 插拔电子模块或磁环前请先释放人体静电（触摸接地金属），防止静电击穿敏感电子元件。
- 电子仓防护等级 IP65（配合正确密封的 DIN 43650 插头可达 IP67），仅防溅水与短时浸水，禁止高压水柱直冲或长期浸泡。
- 模拟电压输出型负载电阻不得低于 5kΩ；Start-Stop 型请确认控制器计数方向与脉冲极性。
- 首次上电建议进行零点与满量程位置标定，以消除机械安装引入的零位偏差。
