注塑机调模和座台要不要装磁致伸缩位移传感器：这两处和射胶、合模不是一回事

配注塑机电子尺，很多师傅的做法是：射胶、合模、顶出配完就收工。调模和座台这两处要不要上，往往是照抄隔壁机型，别人有就有，别人没有就空着。

这两处和射胶、合模确实不是一回事。调模量的是模厚，座台量的是注射座进退，都不是"工件走多远"这类量。想清楚它们要测什么，要不要装、装哪种，答案自己就出来了。

一、注塑机上到底有几个位置测点

标准机的常规配置是三处：射胶（螺杆位置）、合模（开模行程）、顶出（顶杆行程）。全闭环或自动化程度高的机型会多加两处：调模和座台。

这三处的分工，在一台机器用几支位移传感器里已经按工位拆过——射胶要求最高，合模次之，顶出再松一档。真正容易被含糊过去的，是后面加的那两处。

为什么它们总是被含糊？因为这两处的量，传统上不用磁致伸缩位移传感器也能拿到，而且拿到的精度对工艺来说够用。要不要升级，取决于具体机型和使用方式，不能一刀切。

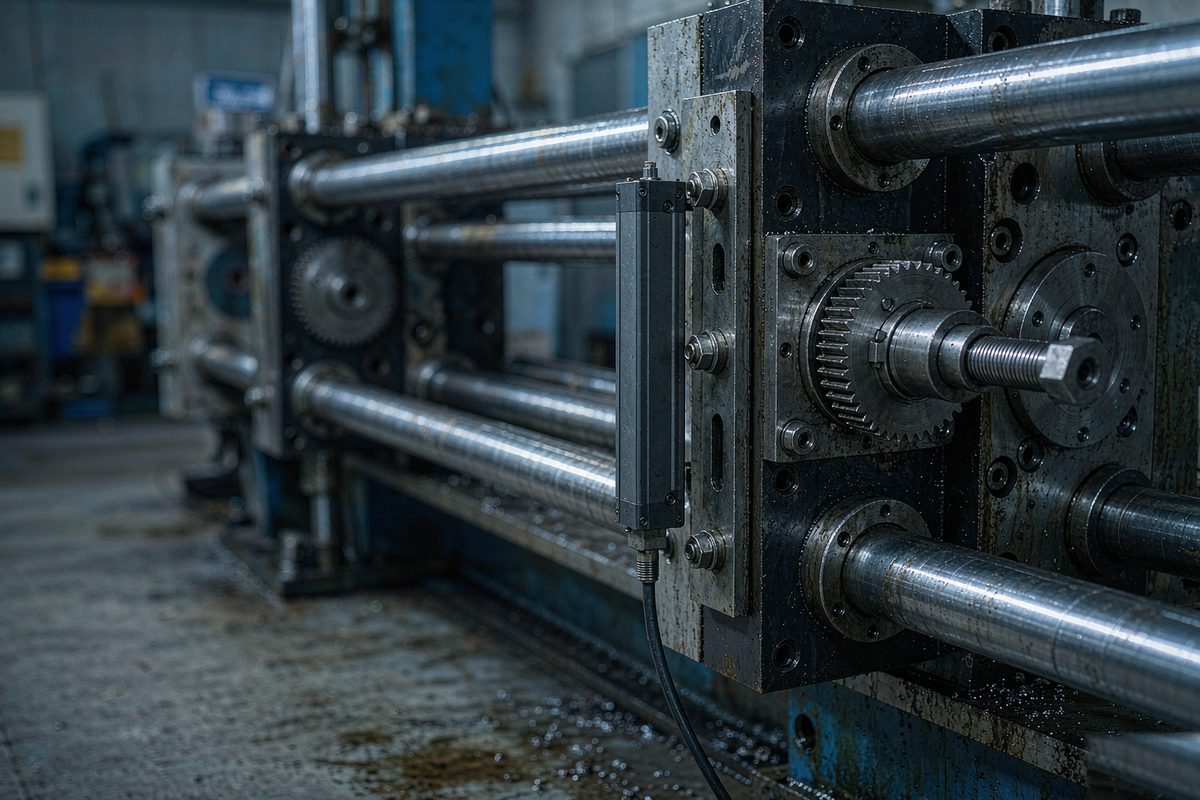

调模机构的作用是改变动模板与定模板之间的距离，也就是模厚，好让不同厚度的模具都能合到位。驱动一般是调模马达带动调模齿轮组或调模螺母。

这里要测的量有两个，性质完全不同：

前者决定工艺参数怎么设、锁模力落在什么范围；后者是安全联锁用的。传统做法里，模厚值靠调模圈数计数换算，到位状态靠接近开关。两者都不需要毫秒级的响应。

座台（射台）带着整根料筒前后走，前进时让喷嘴贴合模具浇口，后退时脱开以便清料和换料。

对绝大多数机型来说，座台只要两个位置：贴合到位和后退到位，中间的移动过程不需要连续监测。所以传统配置就是两个限位开关，连行程都很少显示。

精度要求上，射胶侧经常要按微米级选档，座台这一处到毫米级就够——它影响的是喷嘴接触的可靠性，不参与计量换算。这条差距，是判断要不要给它配高端检测的前提。

三个原因叠在一起，让设计时默认跳过它们。

量本身不连续。到位就是个开关量，用连续输出的磁致伸缩位移传感器去测一个开关量，属于能力过剩。

空间和成本。调模机构那一侧本来就被齿轮组和锁模结构占满，加测杆要考虑安装面和走线；座台方向的行程短，可选的形式也有限。

能凑出来。模厚靠计数、到位靠限位，两种做法都便宜、都是几十年的成熟方案，出问题的概率确实低。

所以结论不是"这两处该装"，而是"默认不装是合理的"。真正的判断点在于，你的使用方式有没有让这些老办法开始不够用。

频繁换模，而且要求自动调模。手动调模靠人和经验，换一次模要试合几次；自动调模需要系统知道当前模厚数值和调模机构走了多少，才能一次算到位。这时候模厚必须是个实时可读的量，而不是靠圈数推算。
模具保护要求高，或者要留工艺记录。薄壁件、精密件的模具，锁模力窗口很窄，模厚偏一点就可能压伤模面。需要把模厚与座台位置写进工艺参数、跟着批次存档的场合，离散的限位信号就不够用了。
老机型电气改造，原有计数或限位已经不可靠。老设备的调模计数多半是机械计数器或接近开关，磨损后跳数、丢数常见。改造时如果控制器已经支持模拟量或总线输入，直接上一路位置检测比修计数器更省事，路径与二板机、全电动注塑改造里"不动油缸加检测"的思路一致。

把档位排开就清楚了：调模和座台这两处，选型可以从射胶那档往下放得很松。重复精度做到十丝级甚至毫米级就够，也不用追高刷新率——毕竟调模本身是慢动作，座台也不需要连续跟踪。

松下来的部分可以换到别的地方去：防护等级按车间环境往上提，量程按机构实际行程留足余量，安装形式迁就现有空间。这两处的选型逻辑是"够用且装得下"，不是"越好越好"。各处的完整参数口径见注塑机锁模力与射胶量闭环里的测点对比。

这两处的反馈一旦进环，闭环里内外两环的分工就绕不开了，可以对照伺服阀闭环里为什么要两支反馈。

测模厚却把测点放在调模丝杆上。丝杆转了多少不等于两模板之间现在是多少——齿轮组的间隙、螺母的磨损都会体现在两者差值里。要测模厚，反馈点就应该落在动模板或与它刚性相连的零件上，这跟装位置就是定基准是同一个道理。
给座台选了照搬射胶的规格。座台行程短、精度要求低，照搬射胶那档选型会有两个后果：多花的钱没有用处，长测杆在小空间里反而不好固定。这一个工位该按自己的行程和空间单独定。
