磁致伸缩位移传感器装在哪：位置定错，行程和精度都跟着走
装位置这件事，现场常常是"哪有空位就装哪"。等调试时发现磁致伸缩位移传感器的读数跟工艺对不上，才回头怀疑装错了地方。
把读数拆开看就清楚了：它测的是测杆固定端到磁环之间的距离。固定端钉在哪，基准就在哪；磁环跟着谁走，测的就是谁的位移。所以装在哪，本身就是一次基准选择。
一、先想清楚要测的是哪两点之间
选位置之前，先回答一个问题：这个位移量，工艺上是从哪儿量到哪儿的？
拿液压机举例。工艺关心的是"压头相对工作台走了多少"，那基准就该定在工作台这一侧，运动件带着磁环走。如果工艺关心的是"活塞相对缸体的行程"，基准就在缸体上。两个说法听起来差不多，装出来的位置完全不同。
焊接、折弯、剪切这类设备，关心的往往是"工件相对刀具的位置"。基准跟着工件侧的定位面走，而不是跟着机架走。
这一步想错，后面装得再正也白搭——读数会一直跟着机架的热变形和受力变形一起动。

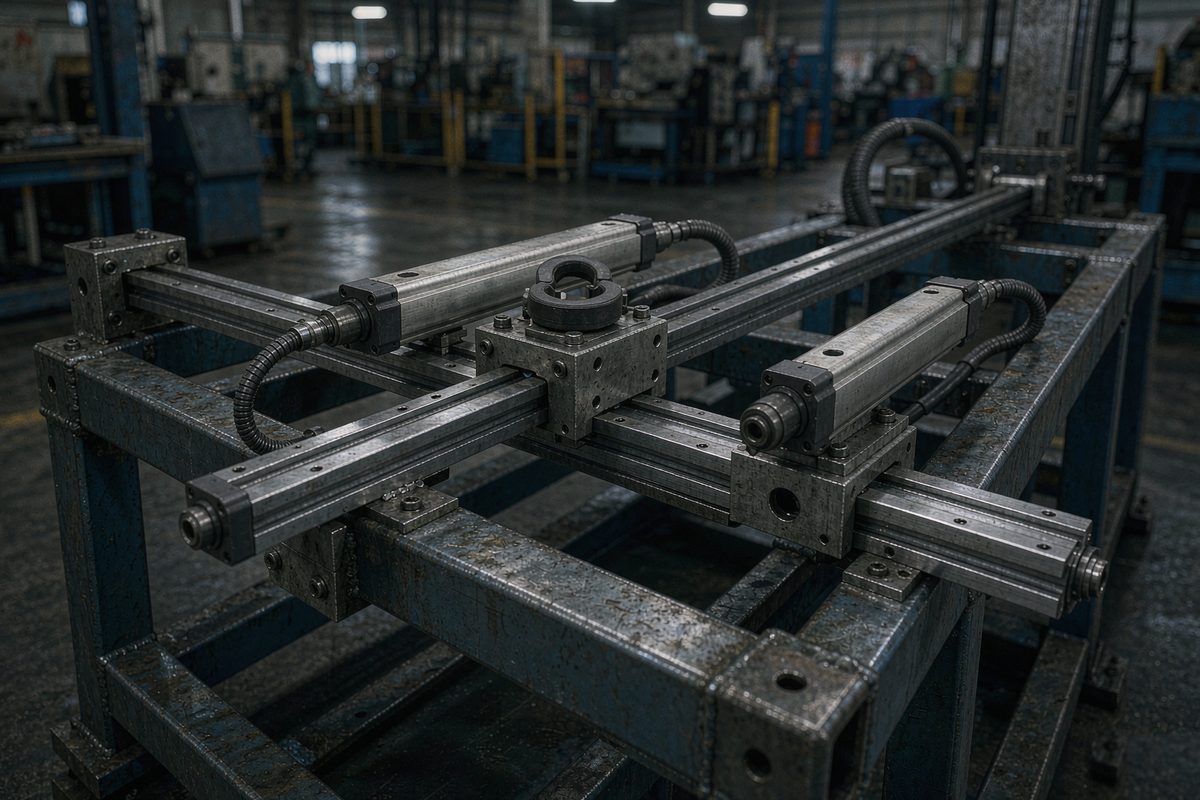

二、三种典型装法，各测什么
| 装法 | 测的是什么 | 适合的场合 | 要注意的 |
|---|---|---|---|
| 固定端在机架，磁环在运动件 | 运动件相对机架的位移 | 大多数机床、压机、闸门 | 机架自身的热变形与受力变形会一起进读数 |
| 固定端在运动件，磁环在机架 | 机架相对运动件的位移，方向相反 | 运动件空间紧张、只有机架侧能放测杆 | 电缆要跟着运动件走，拖链要留活动余量 |
| 两端都在运动件上 | 两个运动件之间的相对位移 | 同步机构、双缸对中、夹钳开合 | 两端的运动都要传进来，支架要能吸收各自的不同步 |
第三种现场最容易出错。两端的位移都要靠支架传进来，如果支架把径向摆动也传了进去，读数里就混进了本来不该测的东西。这类结构的支架做法，跟外置式支架刚性、平行度与滑块浮动是同一套要求。
三、位置定完要核的三件事
- 行程覆盖。测杆的有效量程要盖住运动件的全行程，两端还要留出余量。这里有个容易踩的点：标称量程不等于可测长度，两端各有一段读不到数的死区，具体数字见有效量程两端盲区。
- 机械限位。要确认运动件撞到机械限位时，磁环仍然落在有效量程之内。有些设备靠油缸本身限位，有些靠外部挡块，这两种情况下磁环的极限位置不一样。
- 可维护性。装完以后，测杆能不能拆出来、接线盒够不够手伸进去、要不要为了换一支而先拆掉旁边的管路。这些在图纸阶段就该看，装完再发现就晚了。
四、测量线离运动线越远，误差放大越多
这一条是位置选择里最容易被忽略、代价又最大的一项。
理想情况下，测量轴线应该跟被测的运动轴线重合。但实际装配总有距离——比如测杆装在工作台上方 200 毫米处，而运动轴线在下方。这时候运动件只要有一点角度偏转，读数上就会被放大成一段位移误差：偏转角度乘以两条线的距离，就是误差量。
算一下就明白差别有多大。距离 50 毫米时，0.1 度的偏转带来约 0.087 毫米误差；距离拉到 500 毫米，同样的 0.1 度就是 0.87 毫米——放大十倍。而 0.1 度是很小的角度，导轨磨损、受力变形都够产生。
所以位置选择上有一条明确的偏好顺序：能贴着运动轴线装，就不要往远处挪。实在躲不开时，要么控制结构的角度刚度，要么把这个误差量算进设备的精度预算里，别指望靠标定补回来——标定只能修零点，修不了随位置变化的角度误差。
五、位置定了，再选安装方式
顺序不要反。位置是工艺决定的，方式才是选型决定的。
位置定在缸内，就是内置式，要走活塞杆开孔那条路，开孔前要确认的三项见内置油缸开孔：孔这三项不能错。位置定在缸外，就是外置式或导轨式，支架怎么搭看外置式支架怎么搭才稳。两种方式的安装步骤与参数调整，见安装调试：外置内置两种方式。
先把位置和行程定下来，再去核算安装空间够不够，这一步在定行程、定安装、定环境、定输出四步里是连着走的，顺序别倒。
工程师实操小贴士
- 位置方案定下来之后，先在图纸上把「工艺基准点」和「测杆固定端」用同一条线连起来量一次距离。这条线的长度，就是以后每次热变形都会影响读数的那一段。
- 两端都装在运动件上的结构，装配时先把两端支架都松开，让测杆在自由状态下找正，再逐个锁紧。先锁一端再对另一端，会把装配应力留在测杆上。
- 测量线离运动轴线较远的场合，装完之后故意给运动件一个小的侧向力，看读数变化多少。变化明显就说明放大效应已经进到系统里了。
- 改造项目往往没有位置可挑，只能在现有空间里将就。这种情况下宁可缩短测杆到运动轴线的距离，也不要为了装得规整而把测杆挪到更远的位置。
常见问题
Q：装在机架上和装在运动件上，读数会差多少？
差的是机架自身的变形量。固定端在机架上时，机架受热膨胀或受力变形都会进读数；固定端跟着运动件走时，这部分就被排除在外。设备越热、受力越大，两者的差别越明显。选哪一种，取决于工艺上要量的到底是"相对机架"还是"相对工件"。
Q：测量线离运动轴线远一点，真的会影响精度吗？
会，而且是被距离放大的。运动件只要有轻微角度偏转，读数上就会增加"偏转角度乘以两条轴线距离"这么多误差。距离 50 毫米时 0.1 度约合 0.087 毫米，距离 500 毫米时同样的 0.1 度就是 0.87 毫米。导轨磨损和受力变形都足以产生 0.1 度，所以位置能靠近就别往远挪。
Q：两端都装在运动件上的结构，安装要注意什么？
关键是别让支架把不该传的运动传进来。两端都在动，支架要能吸收各自的径向摆动和不同步，只把轴向位移传过去。装配时先把两端支架松开、让测杆自由找正，再逐个锁紧，避免把装配应力留在测杆上。
Q：位置定好了但是行程不够，能靠调整量程补吗？
补不了。有效量程是测杆的物理长度决定的，两端还有固定长度的死区扣不掉。行程确实超了只能换更长量程的规格，或者在安装上把测杆位置往行程覆盖得更好的方向挪。强行用量程不足的规格去覆盖，磁环会走到死区里，读数直接丢失。
