18 系列 外置式磁致伸缩位移传感器
External rod/slider/built-in types with analog & Start-Stop output
18系列外置式磁致伸缩位移传感器采用非接触式磁致伸缩测量技术，具有高可靠性、高稳定性、高精度、高响应速度和相对低的整体成本。非接触式设计使工作安装面无需定位维护、无须重新标定、无磨损部件、无定期维护。铝型材外壳符合IP65/IP67防护标准，能在高尘埃污染的苛刻工业环境中长期稳定工作。机械形态为导轨型与悬浮型两类，悬浮型分普通悬浮型与高悬浮型；输出按 180–185 分电压、电流与 Start-Stop。广泛应用于注塑机、压铸机、橡胶机械、木材加工、位置控制等领域。总而言之，18系列非常坚固耐用，是要求严格的工业环境中最理想的选择。
产品概述
18系列外置式磁致伸缩位移传感器采用非接触式磁致伸缩测量技术，具有高可靠性、高稳定性、高精度、高响应速度的特点，同时保持了相对较低的整体拥有成本。非接触式设计不仅方便安装，更重要的是它能彻底消除所有因工作磨损带来的测量误差——没有机械接触就没有磨损，没有磨损就不需要定期维护和重新标定。
铝型材外壳符合IP65/IP67防护标准（需配合正确的接头选型），确保传感器能在高尘埃污染、油污喷溅、潮湿凝露等苛刻工业环境中长期稳定工作。多种固定夹片（42.5mm/50mm固定或绝缘夹片）提供灵活简便的安装方式，适配各种机械设备的空间约束。
导轨型与悬浮型两类结构适配不同安装空间，悬浮型又分普通悬浮型与高悬浮型，高距离浮磁可进一步加大磁块与测杆间距。球铰可补偿不对中；Start-Stop（订货号 183）用于精确开关点检测。综合来看，18系列是一款非常坚固耐用、性价比突出的通用型位移传感器，是要求严格的工业环境中最理想的选择。
工作原理
18系列采用非接触式磁致伸缩测量原理。传感器主体为一根装有波导管和电子模块的铝型材外壳。外部永磁体（磁环）随被测物体移动，在波导管中触发磁致伸缩应变波；电子模块检测应变波传播时间差并换算出绝对位置。导轨型的磁块沿型材导轨移动，同轴度由产品自身保证；悬浮型的磁块在型材外套上悬浮移动，分普通悬浮型与高悬浮型，可用两端球铰联接。18 系列不承压，不要按液压缸内置型核耐压。无论哪种形式，测量核心都是相同的非接触磁致伸缩原理，确保一致的精度和可靠性。

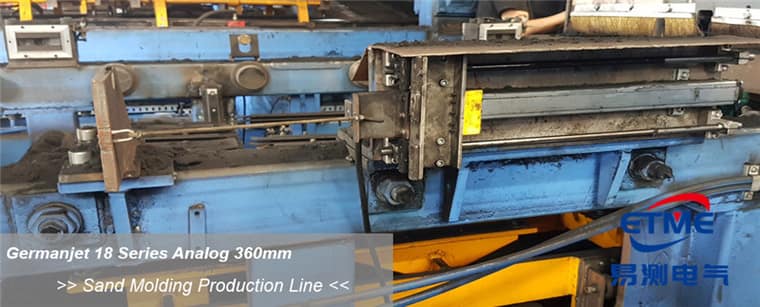

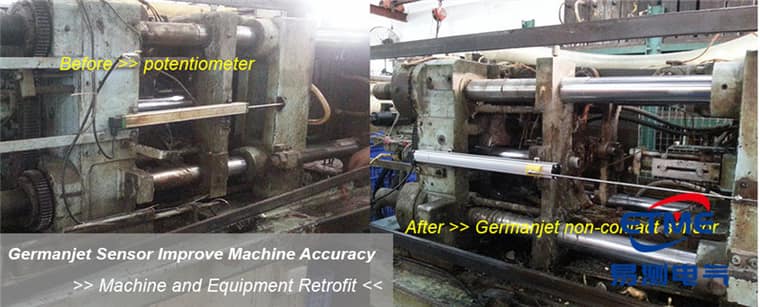

典型应用
信号输出类型
模拟电压输出
1800-10V / 10-0V 双路模拟电压输出，兼容绝大多数PLC和控制器模拟量输入通道。
模拟电流输出 0-20mA
1810-20mA 标准模拟电流输出，二线制/四线制兼容。
模拟电流输出 20-0mA
18220-0mA 反向模拟电流输出，适用于需要反向信号的控制系统。
Start-Stop 数字型
183Start-Stop 脉冲数字信号输出，用于需要精确开关点检测的应用，无需A/D转换。
模拟电流输出 4-20mA
1844-20mA 工业标准模拟电流输出，抗干扰能力强，适合长距离传输和工业噪声环境。
模拟电流输出 20-4mA
18520-4mA 反向模拟电流输出，适用于需要反向信号的控制系统。
技术规格
| 量程范围 | 50 ~ 4000+ mm (接受定制) |
|---|---|
| 分辨率 | 模拟量：无限（取决于控制器 A/D 与电源纹波） |
| 非线性度 | < ±0.02% FS（最小 ±90μm） |
| 重复精度 | < ±0.005% FS |
| 更新时间 | 0.5ms(≤1200mm) / 1.0ms(≤2400mm) / 2.0ms(≤4800mm) / 5.0ms(≤7600mm) |
| 供电电压 | DC 24Vdc (20.4 ~ 28.8 Vdc) |
| 输出保护 | 极性保持至-30Vdc / 过压保护至36Vdc |
| 绝缘电阻 | 500MΩ (DC 地对机器接地端) |
| 工作温度 | -40°C 至 +75°C (湿度90%, 不结露) |
| 防护等级 | IP65 / IP67 (正确连接插头时) |
| 外壳材料 | 铝合金阳极氧化型材 |
| 振动指标 | 15g (10~2000Hz) / IEC 68-2-6 |
| 冲击指标 | 100g (单冲) / IEC 68-2-27 (耐久性) |
| EMC测试 | 放射 EN61000-6-3 / 抗扰 EN61000-6-2, EN61000-4-2/3/4/6/8 |
| 滑块种类 | 导轨型 / 悬浮型 / 高距离浮磁（即高悬浮型） |
型号与输出信号
尺寸图与接线图

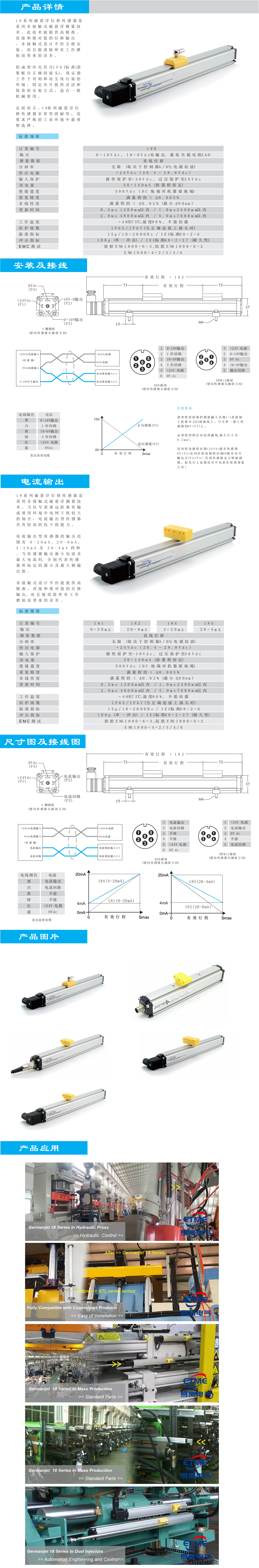

18 Series - Matching Dimensions & Accessories

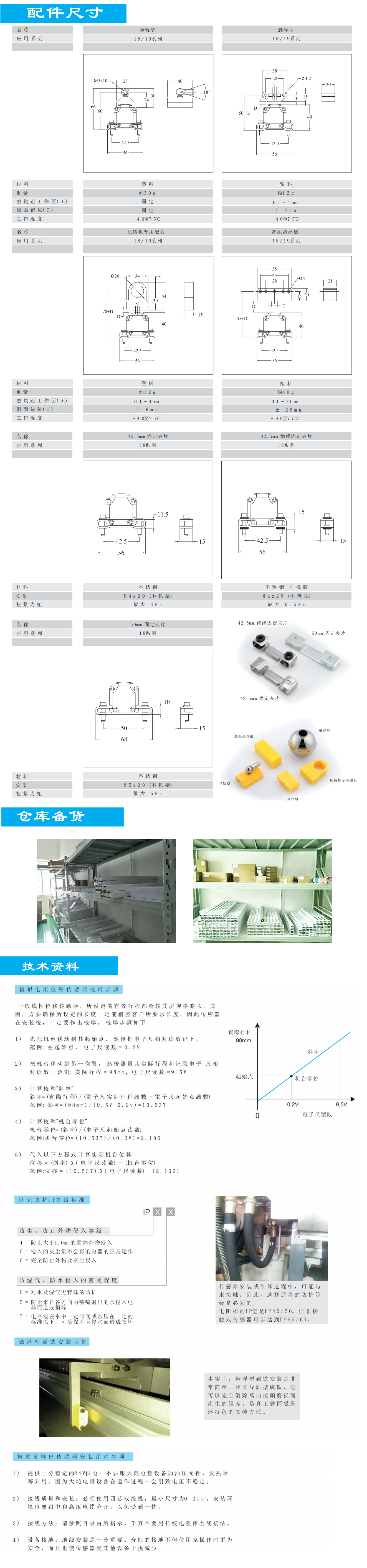

18 Series - Dimensions, Wiring & Electrical Selection
使用注意事项
- 18 系列为外置式，磁环套在测杆外随被测物体移动，安装须保证磁环与测杆同心且间隙均匀。
- 测杆仅承受轴向力，导轨型与悬浮型都不得承受径向弯矩或侧向撞击。
- 按输出类型接线：180 模拟电压（负载 ≥5kΩ）、181 为 0-20 mA、182 为 20-0 mA、184 为 4-20 mA、185 为 20-4 mA（注意回路阻值）、183 Start-Stop 数字脉冲。
- 信号线屏蔽层单端接地，与动力线分开布线。
- 防护等级按型号而定，户外或潮湿环境需做好接头密封。
- 180 四针电压型：P1=+24 V，P2=10-0 V，P3=0-10 V，P4=0 V。控制器 AI(−) 只能接传感器 0 V（P4），不要接机台内部地。
- 电源与信号线对调会立即烧毁传感器，不在保修范围；四芯屏蔽双绞线截面积不小于 0.2 mm²。
- 外置磁铁 1800 951 001–004（18/19 系列）；型材卡箍 1800 951 007 / 008（42.5 mm）、1800 951 009（50 mm）。气隙分档以下单附件页为准。
价格说明
18 系列为外置式标准产品，按信号输出区分型号（180 模拟电压 / 181 0-20mA / 182 20-0mA / 183 Start-Stop / 184 4-20mA / 185 20-4mA），价格随量程、输出类型、导轨型 / 悬浮型结构及电缆长度而定。欢迎提供行程与输出要求获取报价。
