港口门机与岸桥吊具高度测量：盐雾、摇摆与断电记忆三件事

港口设备上装位置测量，卡住人的往往不是精度。起升高度用编码器加限位就够了，真正需要连续量的是变幅油缸、抓斗开闭和吊具倾转这几处。难点在环境：盐雾、昼夜温差、风载带来的持续摆动，以及断电重启后必须立刻知道吊具停在哪。

真正需要连续量的四个点

• 变幅油缸行程。决定臂架角度与作业幅度。液压变幅的门机、装船机上，这一处是主要测点，行程通常几米。
• 抓斗开闭度。液压抓斗靠油缸开合，开度决定抓取量，也决定卸料是否干净。
• 吊具倾转与伸缩。集装箱吊具的倾转角度、伸缩梁位置，属于短行程高重复性的测量。
• 大车与小车行走。行程几十米到几百米，用编码器加校正点更合适，不必上磁致伸缩位移传感器。

分界线还是那条：需要连续量、参与闭环、断电后仍要知道位置的，用它；只需计数或到位的，编码器与限位开关更便宜。

断电重启必须知道吊具在哪

港口设备频繁移机、断电、换班停机。恢复送电时如果系统不知道吊具高度，要么强制回零（慢且危险），要么靠人工确认后手动解锁。绝对位置的价值在这里最直接：断电不掉零位，上电即读，不存在回零动作。

同样的逻辑在水泵站、闸门上一样成立，见 泵站油缸断电即读原开度；闸门启闭机的长行程做法见 水利闸门启闭机长行程。

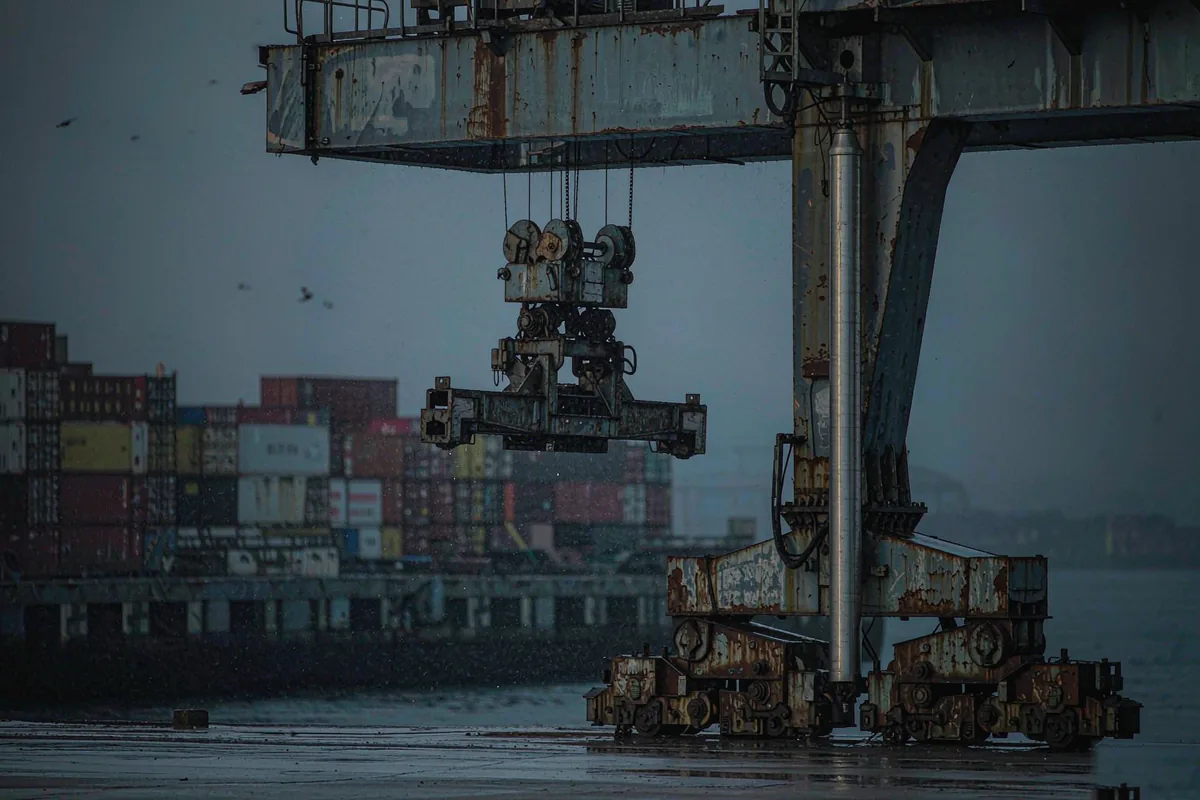

盐雾和温差对密封的要求

海边环境的腐蚀不是均匀发生的，接头、焊缝和螺栓缝隙先烂。选型上要盯三处：

• 测杆材质与外壳处理。测杆与外壳按防腐要求选，别把室内型号直接搬到码头。防护等级至少覆盖到 IP67，冲洗频繁的位置按 IP69K 的要求看。
• 接头密封。M12 接头在这类场合比 DIN 形式更省心，拧紧到位就有密封；但密封圈老化是周期性更换件，不是一次装好管终身。做法见 防水接头选型。
• 昼夜温差引起的呼吸效应。壳体内外温差会让空气在密封薄弱处进出，带进潮气。电缆入口朝下、加防水弯，比提高防护等级更有效。

长行程与摇摆：连接方式比尺本身更重要

变幅油缸行程长，安装又常常不在理想位置，两件事要一起解决：

• 行程长。内置式结构把测杆收进缸内，几何问题最小，见 16 系列液压缸内置式；缸体不便开孔、行程又特别长的，用 19F 柔性长行程，测杆可弯曲，按敷设路径走。
• 摇摆与不同轴。风载让臂架持续微动，测杆和磁环的连接必须能吸收角度偏差，硬连接会把侧向力全灌进测杆。浮动连接与平行度的做法见 安装支架怎么搭才稳、整体调试见 安装调试实战。

外置式在改造项目里也常用，好处是不用开缸，代价是要单独做机械防护，见 18 系列外置式。水平长距离敷设时测杆中段会下垂，这一段要先解决，见 水平装长了会下垂；量程两端的死区同样要扣，见 有效量程与盲区。

输出与通讯怎么选

港口设备的控制系统换代周期长，同一台机上常同时存在老 PLC 和新网络，输出选择要照顾这个现实。

• 单点改造、老系统不动：模拟量最省事，19 系列模拟量。
• 要绝对位置又不想碰协议栈：SSI，19 系列 SSI，注意线长与时钟的关系见 SSI 线长与时钟。
• 新建或整机联网：CANopen、EtherCAT、PROFINET 任一路，按主站走，见 选哪种总线看 PLC 本体接口。

现场容易忽略的三件事

• 雷击与浪涌。码头是高雷区，长电缆是天线。信号线加浪涌保护、屏蔽层按规范单端接地，比换更高防护等级的型号有用。
• 变频器与岸电干扰。大功率变频驱动就在旁边，走线分开、避免与动力电缆平行长距离敷设。原理与排查见 EMC 与强磁场。
• 维护窗口短。港口停机成本高，选型时把"能不能快速更换"算进去：接头形式、安装空间、备件通用性，都会变成停机小时数。

船舶舵机与舱盖油缸的工况与此接近，见 船舶舵机与舱盖油缸位移；按五项走一遍再定号，见 选型五步法。
