磁致伸缩位移传感器 · 实景应用视频

21 段现场实录,全部为注塑机、压机、储罐与测试台架上的真实安装与应用画面。

这一批素材全部是现场实录,没有动画替代。注塑机、压机、储罐和测试台架上的传感器装在什么位置、线怎么走、位置值最终在控制器上怎么呈现,都能看画面直接确认。两板机的两板行程、压机主缸的压制位置、储罐的液位——这些测点的共同点是行程长、机台振动大、停机成本高,选型时看实际安装形态比看参数表更管用。

注塑成型应用8 段

注塑机的合模、移模、顶针与射胶位置都依赖行程反馈。以下素材来自两板机、吹塑机与模具自动化单元的实际现场,可以看到电子尺装在机台的哪个位置、走线怎么处理,以及位置值最终如何在控制器与 HMI 上呈现。

相关产品18 系列 外置式磁致伸缩位移传感器19 系列 P型外置式磁致伸缩位移传感器

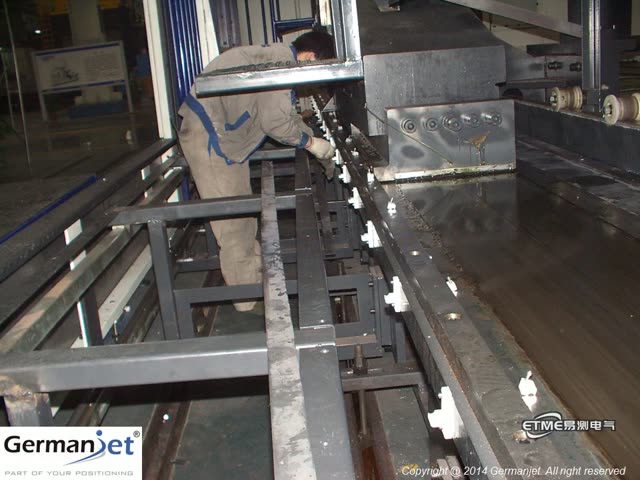

大型两板注塑机 · 导轨上的位移传感器安装形态

大型两板注塑机合模区域的连续实拍。电子尺沿机架导轨一侧安装,尺身、滑块与接线端子逐一入镜,可以看清传感器在实际机台上占用的空间、固定方式和走线路径。两板机行程长、受力大,对安装平行度和抗振性要求最高,这段素材的价值在于把「装在哪一面、怎么固定」直接拍出来。

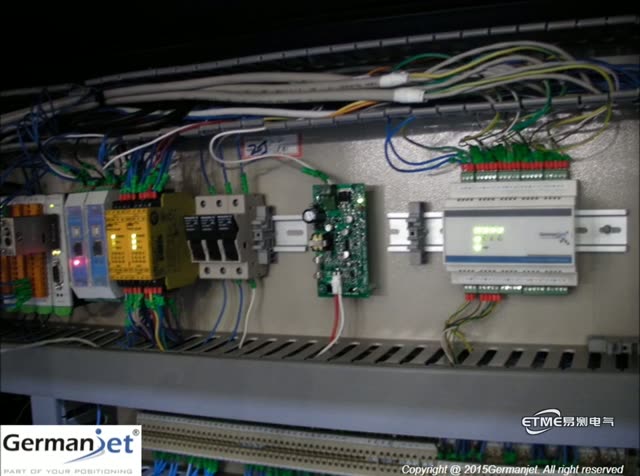

两板机拉杆位置 · 控制系统与接线实录

重点在控制柜一侧:电子尺信号接入的转换与总线单元,柜内可看到 EtherCAT、Ethernet 与 USB 接口,接口单元上标有对应通道。配套 HMI 画面同步显示四个拉杆位置值(约 29.80 mm)与模具数据,说明数字尺已经纳入整机控制系统,而不是独立仪表。

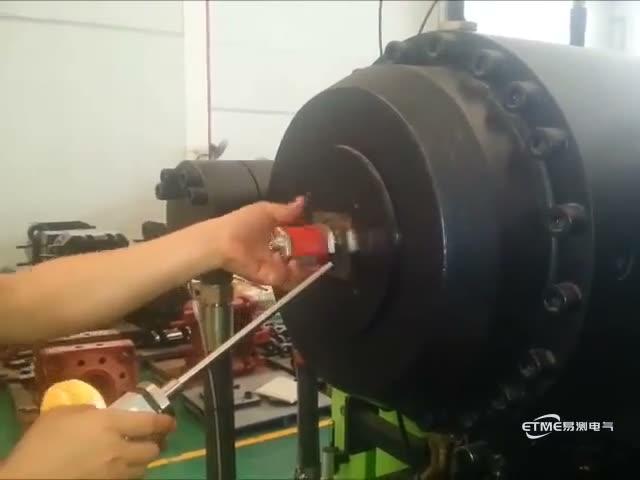

多支数字尺 · 装配与密封处理实录

一台两板机上数字尺的装配实录:传感器在锁模油缸法兰处的安装形态、密封圈的处理与拧紧过程,画面里同步给出密封件选配的说明。密封处理是否到位,直接决定长行程测点在油污环境下的长期稳定性。

大型注塑机合模单元 · 拉杆与活动模板实拍

大型注塑机合模段的多角度实拍:拉杆、活动模板与锁模机构在做开合模动作。长行程合模位置是这类机台的关键测点,尺要装在两板之间承受持续的振动与偏载。

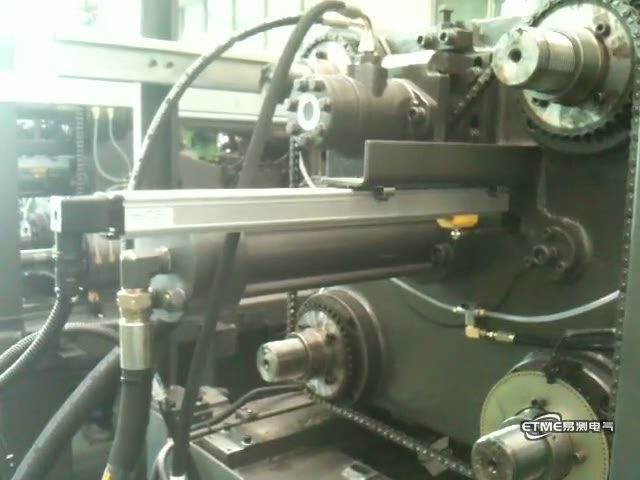

合模动作特写 · 导轨式电子尺安装形态

固定机位拍摄的合模动作,画面里能清楚看到导轨式电子尺的安装形态:铝型材尺体固定在机架上,读数头随活动模板移动,管路用黄铜接头接出。适合作为选型时的安装位置参考。

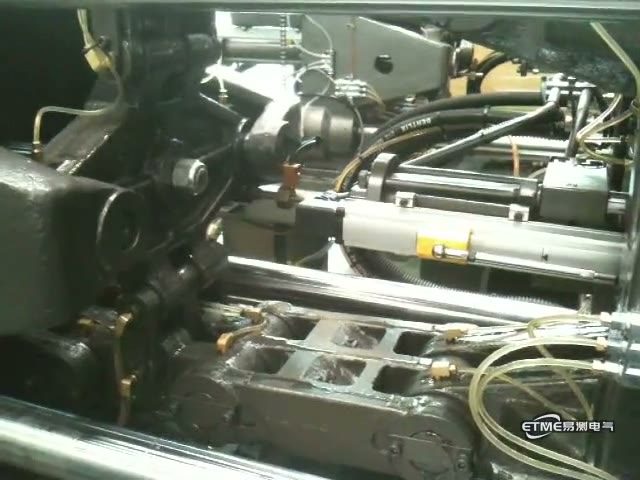

注塑机顶针机构 · 位置反馈安装实拍

顶针驱动区域实拍,电子尺与液压管路并排布置,测量顶针行程位置。顶针动作频繁、节奏快,对传感器的响应速度与抗振性都是考验。

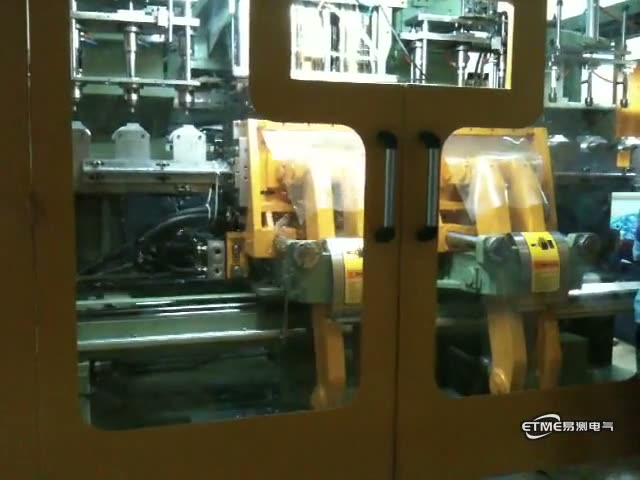

吹塑机内部动作 · 模架往复运动

透过吹塑机观察窗拍摄的内部动作过程,可以看到模架与移模部件在往复运动。吹塑成型对开合模位置的重复性要求高,位置反馈漂移会直接体现在制品一致性上。

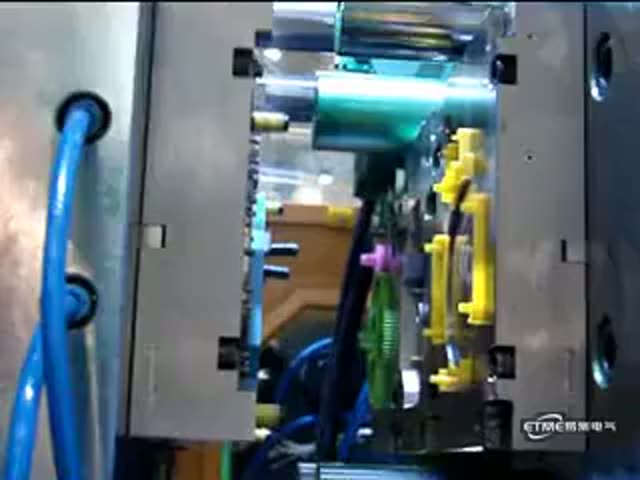

模具自动化单元 · 多处位置测点巡览

模具自动化单元的连续巡览镜头,覆盖模架、拖链与配套辅机区域的多处位置测点。原片为早期现场素材,分辨率较低。

压机与重型装备4 段

压机的主缸位置需要绝对反馈来保证每次压制行程一致。以下素材包括立式压机的滑块全程行程、液压缸上的传感器安装位,以及六自由度运动平台的多缸协同场景。

相关产品17 系列 液压缸集成式磁致伸缩位移传感器

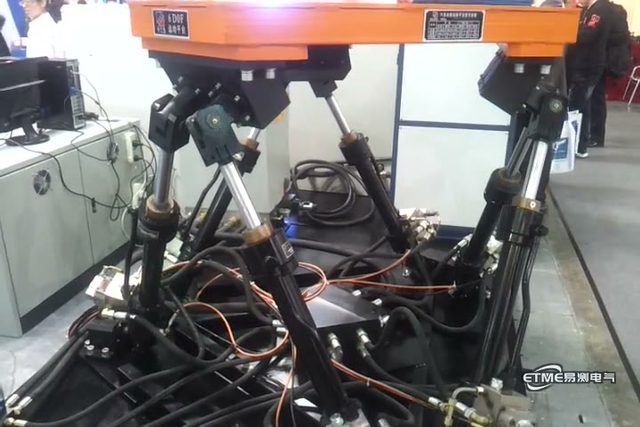

六自由度平台模拟器 · 多缸协同位置反馈

展会现场的六自由度运动平台,平台由多支电液伺服缸共同支撑。这类平台要让多个缸协同动作,每一支缸的绝对位置反馈缺一不可,是典型的「多缸同步」应用场景。

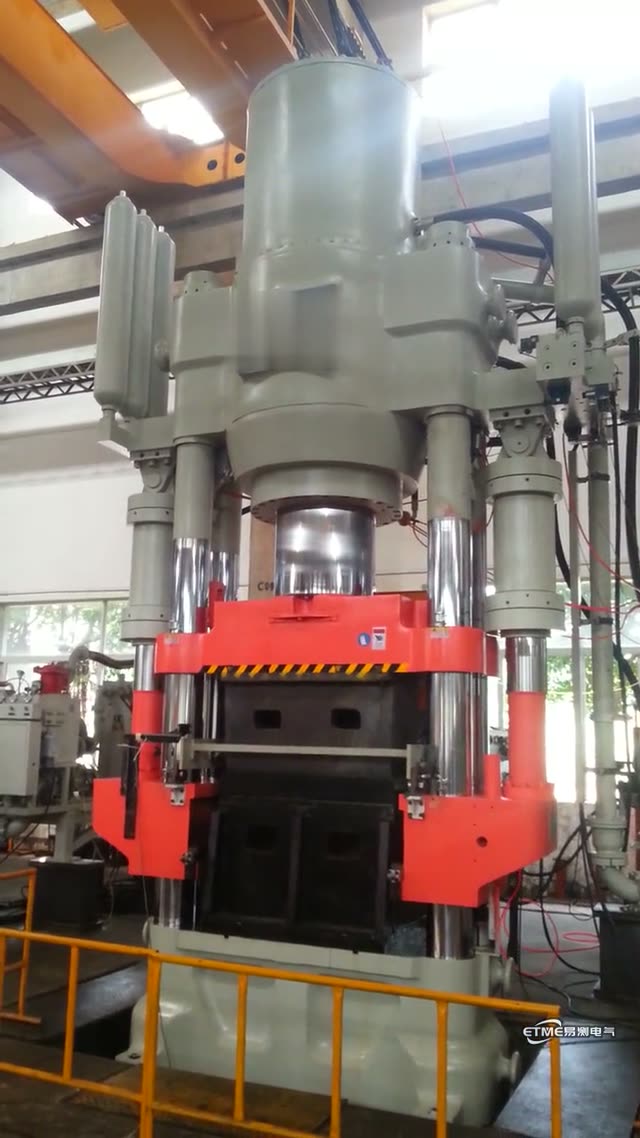

立式压机滑块行程 · 竖直拍摄

立式压机滑块的上下行程实拍。竖屏素材完整拍下了滑块从上限到下限的整个动作区间,适合看清压机主缸的行程范围与位置反馈点。

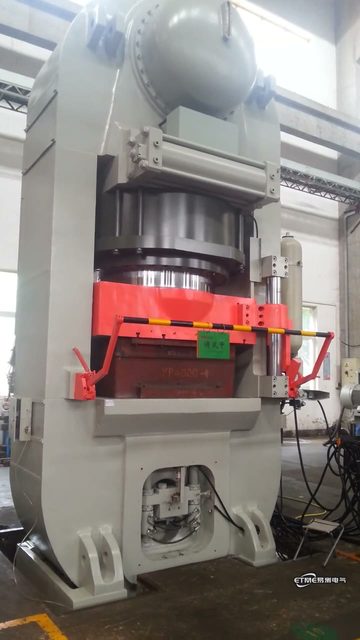

立式压机整机 · 主缸与机身立柱

立式压机整机视角,可见上横梁、主缸与机身立柱。这类设备的主缸位移通常需要绝对位置反馈,才能保证每次压制行程一致。

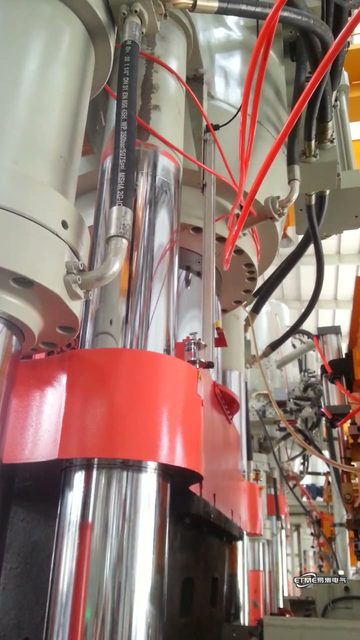

压机液压缸 · 传感器安装位特写

近距离拍摄的压机液压缸区域,可以看到传感器装在缸体侧面的安装位,护套线管沿机架走线。液压缸内置或外置安装的位置选择,会直接影响后期维护的便利程度。

液位测量3 段

大容量储罐的液位测量,麻烦的环节往往不在传感器本身,而在柔性尺怎么展开、怎么运上罐顶、怎么在法兰上固定。以下三段素材完整记录了这套安装过程。

相关产品19F 系列 柔性长行程磁致伸缩位移传感器

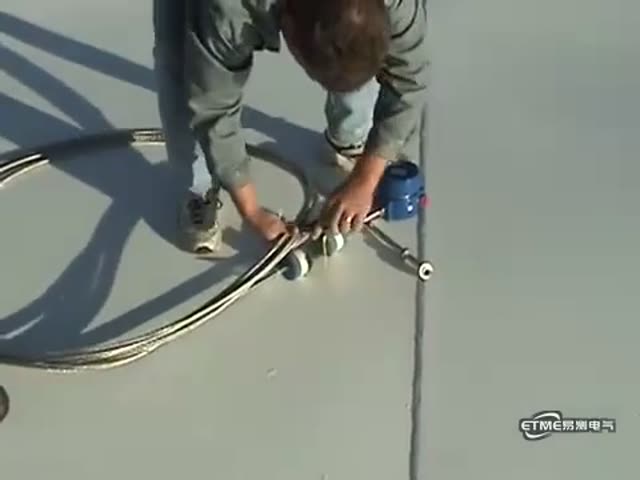

柔性液位尺 · 展开与校直

柔性液位尺从盘卷状态展开的过程。柔性尺用于大容量储罐的液位测量,运输时盘卷、安装时展开,展开后的理直与固定方式直接决定测量零点。

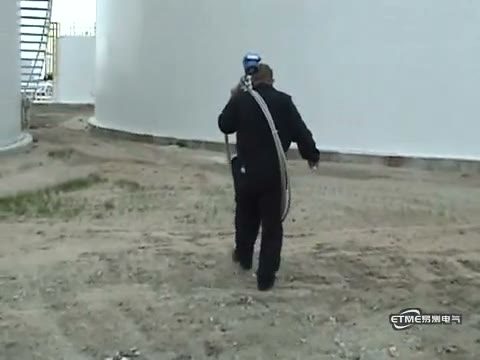

柔性液位尺 · 运送至储罐

安装人员带着盘卷的柔性液位尺穿过罐区,沿罐体侧面的爬梯上到罐顶。大罐液位测量最麻烦的环节就是尺怎么运上去、怎么固定,这段素材把这个过程拍全了。

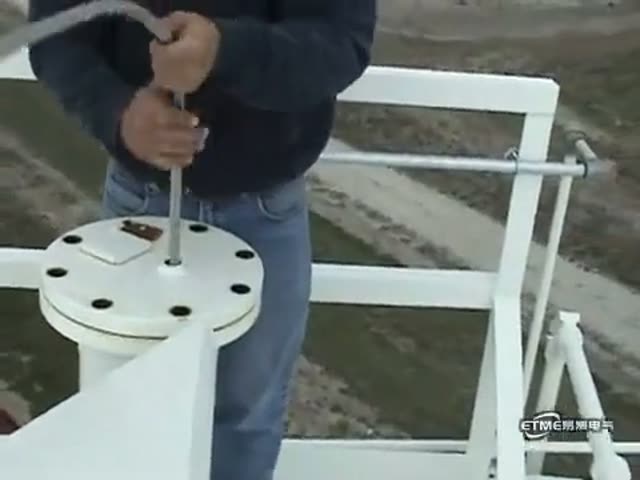

储罐罐顶 · 液位尺法兰安装

罐顶法兰处的安装细节:液位尺的测杆从法兰中心孔插入罐体,接线盒在顶部固定,镜头集中在密封面处理与紧固手法上。法兰安装的密封与垂直度,是液位测量精度的前提。

原理演示与验证5 段

选型前工程师最常问两件事:磁致伸缩到底在测什么?模拟量输出到底稳不稳?以下素材用透明缸体、上位软件界面和测试台架,把这两件事直接演示出来。

相关产品19 系列 模拟量磁致伸缩位移传感器19 系列 CANopen 总线型磁致伸缩位移传感器

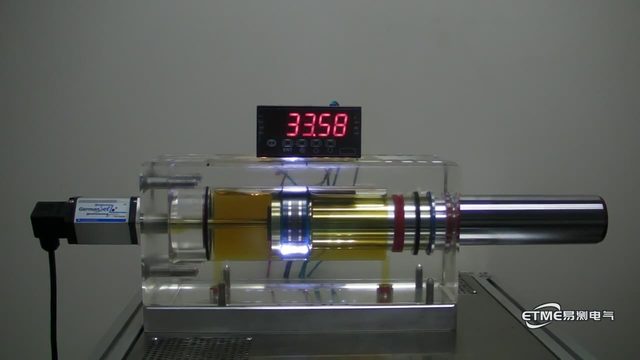

磁致伸缩原理 · 透明缸体可视化演示

用透明亚克力缸体做的一段原理演示。缸体内部可以看到黄色磁环沿测杆移动,外部数码表同步跳数——6 组读数对应磁环的不同位置。讲不清磁致伸缩怎么工作的时候,这段素材能让人一眼看明白「测的是什么」以及「为什么是非接触」。

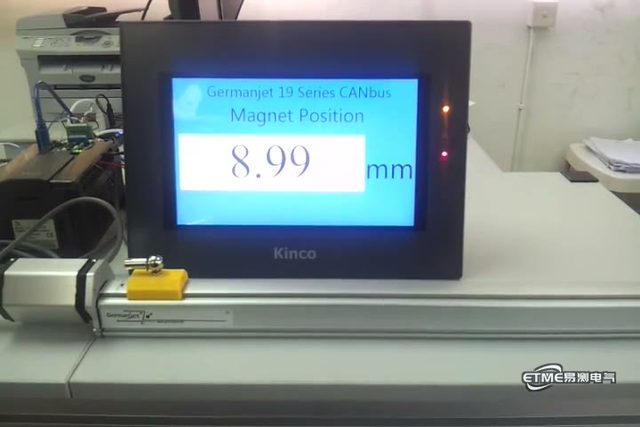

CANbus 数字输出 · 位置直读演示

导轨式电子尺接一台触摸屏,屏上以磁环位置(Magnet Position,单位 mm)直接读数,手推磁环数值实时跟随。演示的是数字输出的尺:位置值以数字量在总线上传输,进控制器后不再需要 A/D 转换和现场标定。

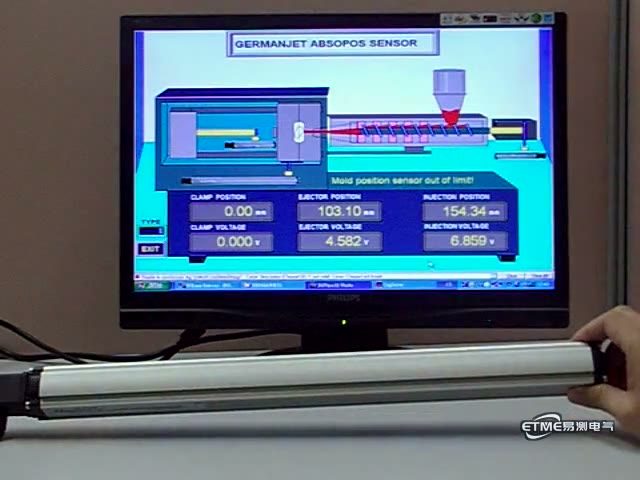

配套软件 · 位置与速率实时读数

桌面测试台上的软件联调画面。上位软件同步显示当前位置、上次位置与移动速率,推动磁环时数值实时跟随,用来核对传感器与采集端的读数是否一致。

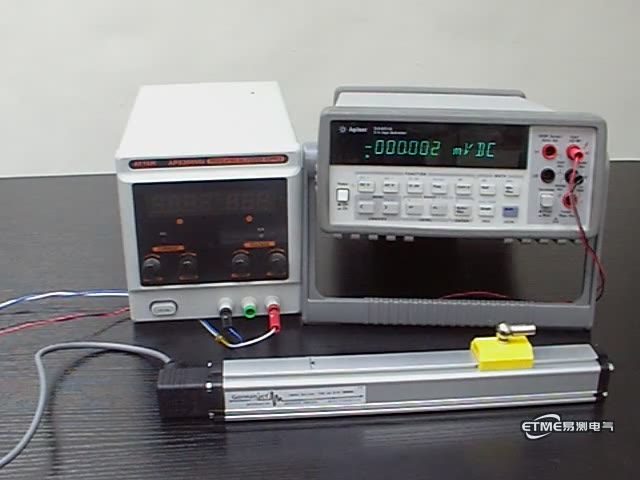

模拟输出验证 · 六位半表读 mV 级稳定性

桌面台架上的模拟量输出验证:电子尺由直流电源供电,输出端接六位半数字万用表,手推磁环时万用表读到的是 mV 级的稳定变化。这段演示回答的是工程师最常问的问题——模拟输出的尺到底稳不稳、能信到小数点后几位。与我们那篇力劲 3500 吨机台排查记录用的是同一套验证方法。

振动试验台 · 抗振性能测试

传感器装在振动试验台上的测试过程,弹性元件与夹具在持续振动中工作。机台振动是位移传感器在现场最常见的失效诱因之一,这类台架测试用来验证尺在持续振动下的输出稳定性。

产品操作与维护1 段

安装、标定与后期维护的实拍操作,全部为车间与桌面实录,没有动画替代,可直接作为维护人员的操作参照。

相关产品19 系列 模拟量磁致伸缩位移传感器

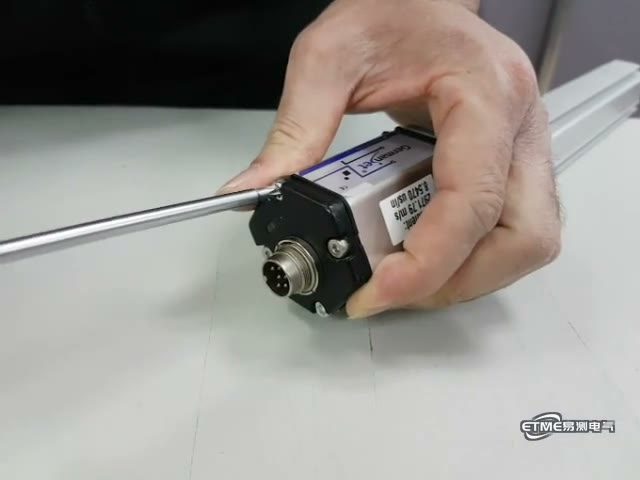

19 系列更换头盖 · 完整操作教学

19 系列(IP67)电子尺的完整售后教学片:拆下头盖螺丝、取下头盖露出内部电路板与接线端子、拔插连接器、装回并复位螺丝。全程实拍不跳步,可作为维护人员的操作参照。视频里能看到内部接线结构,这也是判断「后期维修方不方便」的直接依据。

以上共 21 段全部为现场实录,素材都出自我们交付过的项目。需要某类机台或某个测点的实际安装形态,联系我们,我们可以调取对应的现场素材。
