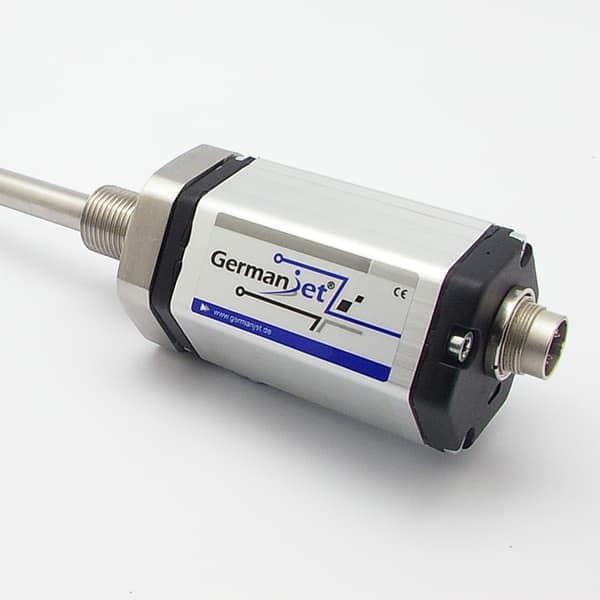

磁致伸缩位移传感器测位置原理：磁致伸缩效应与魏德曼效应

磁致伸缩位移传感器在液压缸、注塑机、风电里用得很多，但不少工程师只知道"它能测位置"，说不清它到底怎么测的。这篇把原理拆开讲，重点把两个最容易混的概念——磁致伸缩效应和魏德曼效应——一次讲清楚，省得选型时被供应商的话术带偏。如果你在选型时反复看到磁致伸缩效应与魏德曼效应两个词却分不清，按波导丝、磁环、电子头三件实物讲。

核心结构：一根"波导丝"串起整套测量

传感器内部有一根细长的波导丝（通常用镍铁磁致伸缩合金），外面套着测杆。波导丝一端接电子头，另一端固定。测杆外面套着一个永磁体（磁环），它跟着被测物体一起移动。整套测量的本质，就是测"电流脉冲从电子头发出后，跑到磁环那个位置要多久"。

磁致伸缩效应：材料对磁场的应变响应

先说磁致伸缩效应本身：某些铁磁材料在磁场作用下，会发生微小的长度或体积变化，这就是"磁致伸缩"。它是材料的一种固有物理属性，跟磁铁吸铁是两回事，是材料内部晶格在磁化时的形变。

在传感器里，电子头会沿波导丝发送一个电流脉冲。这个脉冲在波导丝周围产生一个环向（周向）磁场。当这个磁场遇上磁环产生的轴向静磁场时，叠加处的材料就会发生局部应变。

魏德曼效应：扭转波就是这么来的（关键区分）

这里就是多数人搞混的地方。扭转波不是磁致伸缩效应直接产生的，而是魏德曼效应的结果。

魏德曼效应说的是：当一根磁致伸缩材料同时受到轴向磁场和周向电流（磁场）作用时，材料会产生扭转形变。传感器正是利用这一点——电流脉冲（周向磁场）叠加磁环的轴向磁场，让波导丝在重叠处"扭一下"，形成一个向两端传播的扭转波（超声波）。

一句话区分：磁致伸缩效应是"材料对磁场的应变响应"，魏德曼效应是"轴向加周向磁场共同作用下材料发生扭转"。传感器把电脉冲变成机械波，靠的是后者。

计时测距：为什么"算时间"就知道位置

扭转波沿波导丝以固定声速（约 2830 m/s）传播，到达电子头后被检测电路捕获。电子头记下"发出脉冲"到"收到回波"的时间差 t，用 距离 = 声速 × t 就算出磁环到固定端的距离，也就是当前位置。这里不需要除以 2——扭转波只从磁环所在位置单向传回电子头，并不像超声波测距那样存在往返行程；而激励电流脉冲沿波导丝的传播速度接近光速，相对声速可忽略不计。

记住这个数：声速约 2830 米每秒，距离 = 声速 × 时间，这里不除以 2——扭转波从磁环位置单向传回电子头，别按反射式测距误算成一半。

因为声速是常数，只要计时够准（纳秒级），分辨率就能做到微米级，而且绝对位置输出，断电不丢零位——这一点比增量式编码器省心得多。

为什么是非接触、为什么长寿

磁环和波导丝之间没有任何机械接触，磁环只是"隔空"对波导丝施加磁场。没有摩擦、没有磨损，这是它比电位器、电阻尺寿命长一个量级的根本原因，也是液压油缸里能稳定跑好几年的关键。

样本对磁致伸缩测法的描述：两个磁场、上电就是绝对值

Germanjet《磁致伸缩位移传感器》用封面商品名 Absopos 描述的仍是这套磁致伸缩绝对值测法。第一磁场由沿传感器外壳移动的永磁体产生，第二磁场由脉冲发生器产生。两磁场相遇后，位置信号以超声波速度回传到电子头，精密电路分析波形后输出高分辨率的绝对值。因为测的是绝对位置，系统通电后立刻有读数，机台不必先回零再投产——这和增量式编码器必须找原点是本质差别。

样本强调的产品边界与原理文一致：非接触测量、绝对值输出、可在苛刻环境工作、安装相对简单。壁厚控制系统是样本给出的典型闭环例子：电子尺测缝隙，电压信号反馈给厚控器，构成闭环。

样本列出的 EMC 与环境试验

Germanjet 实验室按 ISO/IEC 17025 开展检测，产品按 CE 要求做电磁兼容。标准如下（选型时以对应系列样本页为准）：

标准	内容
EN 61000-6-3	住宅、商业、轻工业环境的发射（EMI）
EN 61000-6-2	工业环境的抗扰（EMS）
EN 61000-4-2	静电放电抗扰
EN 61000-4-3	辐射抗扰
EN 61000-4-4	电快速瞬变脉冲群抗扰
EN 61000-4-6	传导抗扰
EN 61000-4-8	工频磁场抗扰

这些试验验证的是传感器在变频器、焊机附近不被干扰、也不干扰别人，不是精度指标。

除这些参数，样本还做高低温、防水防尘、冲击与振动试验。现场抗干扰的走线规则见 EMC 电磁兼容。

原理讲完，落地还要过三关：开口磁铁还是闭口磁铁怎么定，见 原理图解与磁铁选择；电子头里的脉冲收发与输出分工，见 电子头里装了啥；量程两端读不到数的那一段怎么扣，见 有效量程与盲区。
