磁致伸缩位移传感器原理图解：时间差测位置与磁铁型式选择

磁致伸缩位移传感器为什么能做到微米级精度、还号称"非接触、无磨损"？原理一句话就能讲清：用脉冲在波导管里跑一个来回的时间，换算出磁环的位置。

一、工作原理：一条杆、一个环、一次计时

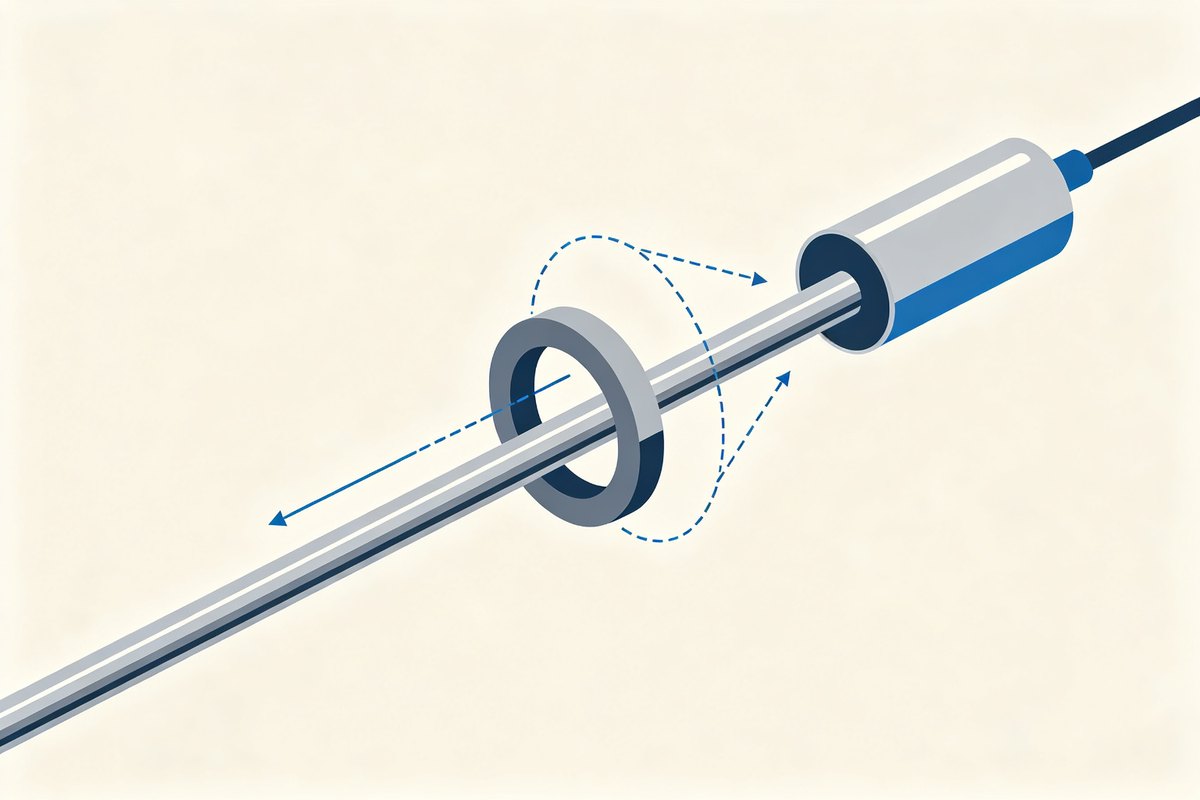

结构上，磁致伸缩位移传感器由三部分组成：电子仓（内含发送电路和计时电路）、波导管（金属管，贯穿整个量程）、磁环（磁铁，套在波导管上、随被测部件移动）。

测量过程分三步：

1. 电子仓沿波导管发射一个电脉冲；
2. 电脉冲在波导管内传播，遇到磁环所在位置时，与磁环的磁场相互作用，产生一个扭转波；
3. 扭转波沿波导管返回电子仓，电子仓记录"发射到返回"的时间差。

时间差乘上波在管内的传播速度，再除以二，就是磁环到电子仓的距离——也就是位置。波速在温度恒定时基本稳定，所以真正决定精度的是计时精度：时间测得越准，位置算得越准。德敏哲把计时做到纳秒级，配合温度补偿，所以高精度位移传感器普遍采用磁致伸缩原理。

二、精度和磁铁的关系

磁环既是"被测点"，也是测量的基准。精度和磁铁直接相关，三个细节最容易影响：

1. 磁环要居中：磁环在波导管上要装正、装稳，偏斜会让扭转波信号变弱，影响重复精度；
2. 不能吸附铁屑：金属加工车间磁环表面吸附铁屑后，等效磁场位置偏移，读数会漂，安装时最好加防护罩；
3. 磁场要干净：磁环附近不要放强力磁铁或通大电流的导线，避免叠加磁场干扰。

三、开口磁铁与闭口磁铁的区别

同一套原理下，磁环分开口、闭口两种形态，按安装方式选用：

• 开口磁铁（开口环）：磁环有一个开口，可以卡在波导管任意位置装上或取下，不需要从杆端套入。适合后期加装、现场改造的场景——设备装好了才发现要加传感器，开口环不用拆杆。
• 闭口磁铁（闭口环）：完整的圆环，从波导管一端套入。结构上一体成型、没有开口应力，抗冲击和振动更好，尺寸也更紧凑。油缸内置式、行程两端有挡块的场合多用闭口磁铁，装配时先把磁环套上再装杆。

怎么选：现场能拆装、要灵活调整位置，用开口磁铁；新设备一体化设计、环境有振动冲击，用闭口磁铁。两种形态精度指标一致，差别只在安装便利性和结构强度。

这三部分各自的选型依据、以及哪一部分先失效，见 核心部件与选型评估。

四、一句话总结

磁致伸缩位移传感器 = 波导管 + 磁环 + 纳秒级计时。精度不靠齿轮、不靠电刷，靠时间差，所以无磨损、寿命长、可重复性好。选型时把行程、输出信号、安装形态（外置还是油缸内置）定下来，再决定开口还是闭口磁环，详情可咨询德敏哲产品页。
