模拟量电子尺位置读数跳动三步排查：干电池隔离法判断问题在尺、线还是控制器

显示屏上电子尺位置读数一跳一跳，多数人的第一反应是换尺。但先别急。电子尺的读数要经过传送线进控制电脑，再显示到屏幕，这条链路上任何一环出问题，读数都会跳。换尺是最贵的排查方式，也是最容易白换的。下面这套干电池隔离法，用一块 1.5V 或 9V 干电池，三步就能把问题定位在尺、线还是控制器。

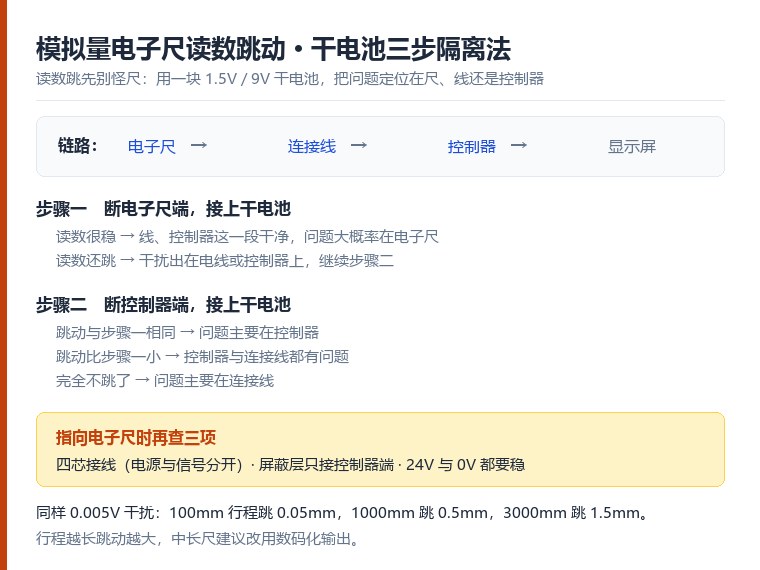

先说思路。干电池的输出是纯直流，本身不可能产生电源干扰。拿它替代电子尺往链路里灌一个稳定的信号，哪一环扛不住干扰，在屏幕上一看就知道。

步骤一，先断电子尺端。把电子尺端的连线断开，接上一块干电池，看显示屏读数。读数很稳，说明线和控制器这一段是干净的，问题大概率在电子尺，去看步骤三；读数还在跳，说明干扰出在电线或控制器上，继续步骤二。

步骤二，断控制器端。把连在控制器那端的线断开，接上干电池，再看读数，三种情况对号入座：跳动和步骤一差不多，问题主要在控制器；跳动比步骤一小，控制器和连接线都有问题；完全不跳了，问题主要在连接线。

到这里，"尺、线、控制器"三者已经分离。如果问题指向电子尺本身（步骤三），也别急着换，还有三个现场原因要查。

一是接线方法。以前用三芯接法的客户，容易把老习惯带过来。但磁尺（磁致伸缩电子尺）要用四芯线接法，电源和信号分开走，读数才稳。

二是电线屏蔽。屏蔽层两端，一端在电子尺、一端在控制器，按规范只接一端。建议只把控制器端接机台地线，另一端悬空。两端都接，一旦两端有电压差，屏蔽层上会流过电流，反而制造干扰。

三是 24V 供电。电子尺参数表里可接受的供电范围是 20.4–28.8 V（标称 24V），但"稳定"不只是 24V 稳，还包括 0V 稳。模拟量检测里，电子尺和控制器都以 0V 为测量基准，0V 一跳动，读数直接跟着偏：0V 跳 0.5V，5V 的输出到了控制器就变成 4.5V 到 5V 之间晃。现场常见做法是一路大 24V 电源带所有元件，大电流元件一起动，0V 就被拉得晃动。这种情况下，给控制元件单独配一路 24V 供电器，是最省事的解法。

最后说一个和行程有关的规律：有效行程越长，同样大小的电压干扰带来的跳动越大。模拟量输出本质是"线性比例尺"，行程越长，每 1V 代表的长度越多。按 0-10V 输出算，外来的 0.005V 干扰，100mm 行程的尺跳 0.05mm，500mm 跳 0.25mm，1000mm 跳 0.5mm，3000mm 跳 1.5mm。所以短尺用模拟量问题不大，中长尺想不跳、不影响精度，就得上数码化输出——SSI、CANbus、Profibus、DeviceNet 都行；预算敏感的话，德敏哲 183 系列的半数码方案是性价比折中的选择。

一句话总结这套排查：读数跳，先别怪尺，拿块干电池，三步隔离，问题在哪儿一清二楚。
