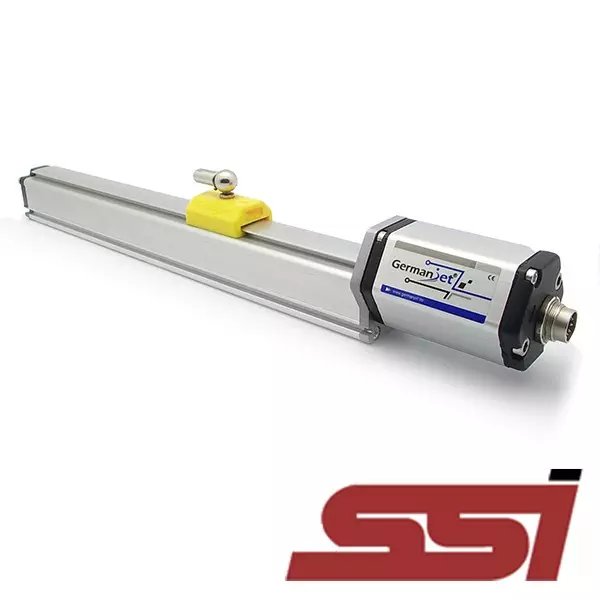

用万用表快速判断磁致伸缩位移传感器好坏：5 步定位故障

现场传感器"没信号了"，第一时间不一定是拆下来寄修。用一块万用表，按下面 5 步就能快速判断是传感器本体坏了，还是供电、接线、磁环、安装的问题。判断对了再决定返厂还是现场处理，省时省钱。

第一步：测供电电压

先确认传感器供电是否正常。磁致伸缩位移传感器常见供电为 +12Vdc 或 +24Vdc（如 13 系列支持 +12V/+24V，19 系列输入保护极性反接至 -30Vdc、过压 36Vdc）。把万用表打到直流电压档，测电源端子两端：电压为 0 → 查电源和接线；电压正常 → 进入下一步。很多"无输出"其实是供电断了或线松了。

第二步：测输出信号

供电正常后，测信号输出。模拟量（0-10V / 4-20mA）：把磁环沿测杆缓慢移动，观察输出电压/电流是否随位置线性变化。如果电压恒定不动或跳变，说明信号链路有问题。总线型（SSI/CANopen/EtherCAT 等）：无法直接测模拟电压，重点看总线终端电阻、地址、屏蔽接地（详见总线丢数排查）。

第三步：看 LED 诊断灯

Germanjet 传感器内置 LED 诊断：绿亮红灭 = 正常；双灯都亮 = 测不到磁铁。这一步能快速区分是不是磁环问题。双灯亮时，检查磁环是否脱落、装反、距离过远或磁场被屏蔽——磁环是"测不到磁铁"最常见的元凶。

第四步：测绝缘电阻

用万用表电阻档（或摇表）测信号线对地（外壳）绝缘。绝缘过低（如几十 kΩ 以下）说明内部进水或绝缘破损，常见于高温、潮湿、有腐蚀气体的现场。绝缘问题通常需要返厂处理，现场很难修复。也顺手量一下电缆是否断路——内部断线会导致完全无输出。

第五步：判断本体 vs 安装问题

如果供电、输出、绝缘、磁环都正常但读数不对，重点查安装：磁环是否与测杆同轴、是否有机械干涉、量程是否顶到盲区（有效量程两端有盲区）、安装是否松动导致位置漂移。用一个已知位置的测试磁环做对照，能进一步分离"本体"与"安装"因素。

小结

五步走完，绝大多数问题能定位到具体环节：电源/接线 → 传感器本体 → 磁环 → 绝缘 → 安装。确定是本体故障再返厂，其他问题现场就能处理。如果排查后仍有疑问，可联系我们提供远程诊断支持。
