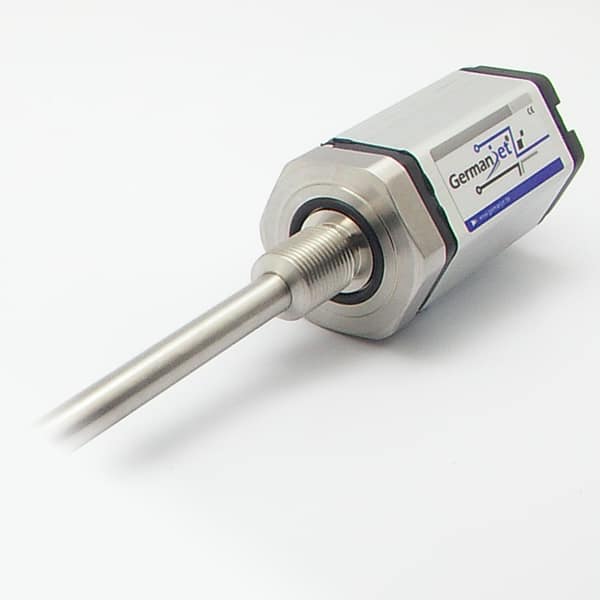

磁致伸缩位移传感器常见故障排查：测不准、跳变与无输出

磁致伸缩位移传感器故障率其实很低，但一旦读数不对，产线就得停。这篇按"现象 → 原因 → 处理"的套路，把现场最常见的几类问题列清楚，方便你对着排查，少走弯路。

现象一：无输出 / 读数一直是 0 或满量程

• 供电问题（第一步先查）：先量传感器端电压是否在 +24 V（标称 24V，允许范围 20.4–28.8 V），同时确认极性没接反——极性接反会直接烧机。反接保护到 −30 V、过压 36 V 是保护边界，不是工作范围；隔离常见 500 Vdc。电压输出负载须 ≥5 kΩ。保险丝与极性反接一并查；
• 接线松动：插头没插紧、针脚氧化，尤其是总线型，先重新拔插并拧紧；
• 磁环缺失或装反：内置式换杆后忘装磁环、或磁环装到量程外，传感器收不到磁场就无回波。灯语见 电子头 LED。

电源与信号对调会烧毁传感器，18 系列四针电压型尤其危险，见 18 系列详解。万用表步骤见 5 步定位。

现象二：数值跳动、不稳定

先区分机械抖动还是电气干扰：停机稳定、一走机才抖，多为磁环支架传振；开机瞬间就跳，多为干扰。再按这个顺序查。

• 电磁干扰：信号线和动力线并行是头号原因，拉开间距或加屏蔽；
• 屏蔽层接地不对：改成单端接地，并检查接地点是否干净；
• 磁环松动：磁环沿轴向微动或径向晃动，会让回波位置漂移，紧固后再看；
• 电源纹波大：开关电源质量差，并一个滤波电容常能立竿见影。

现象三：测量不准、有固定偏差

• 零位没标定：重新做零位校准，确认机械零点和读数对应；
• 量程设置错：控制器里量程参数和传感器实际量程不一致，按比例换算就会偏；
• 磁环超出量程区：检查磁环是否走到测杆有效区之外。

确属系统偏差的，用两点法重新标定；若磁环进入两端死区，读数粘在端值不动属正常，不是故障。

现象四：偶发丢数 / 通信中断（总线型）

• 终端电阻：CAN 两端各一只 120Ω；Profibus 两端插头置 ON 且需上电才生效。没接或接错，长距离通信会丢帧；
• 节点地址冲突：两个从站地址重复，总线会频繁掉线；
• 接头进水进油：防护等级再高，接头密封失效也会烂在接口里，定期查 M12 密封圈。

按这个顺序往下走

四个现象只是入口，真到现场还得按「电源—接线—干扰—尺本身」一层层排除。跳过前面直接换尺，是最常见的白花钱方式。

1. 先量供电。24V 稳不稳，0V 有没有被大电流设备拖动。供电不对，后面所有判断都作废。
2. 再量信号。万用表盯着输出、推磁环看数值跟不跟，五步定位见 用万用表判断好坏。
3. 怀疑干扰就先隔离。拿一块干电池替代尺往链路里灌稳定信号，读数还跳不跳一看就清楚，做法见 干电池隔离法。
4. 总线型再查物理层。终端电阻、屏蔽单端接地、CAN-H 与 CAN-L 有没有接反，见 EMC 与强磁场。
5. 最后才判尺。整机层面的对照表见 液压缸位移传感器故障排查。
