过程型 · 内置油缸 · 案例研究

19H 内置油缸过程型位移传感器应用案例

19H 为内置油缸式过程型位移传感器，测杆可直接装入液压缸内部，抗压能力达 300bar（峰值 600bar），与液压缸融为一体，无需外部占用空间，特别适合冶金、石化、水利等高压液压系统。

19H 支持 CANBus、Profibus、Profinet、EtherCAT 等工业总线输出，提供绝对位置反馈，便于实现液压系统的闭环控制与远程监测。其一体化结构减少了外部机械连接，提升了系统可靠性。

在连铸、轧机、液压启闭机等重载设备中，19H 以紧凑结构与高防护等级保障连续运行，是高压液压位置检测的专业方案。

资料与范围说明

本页为 Germanjet德敏哲各系列典型应用场景汇总，不涉及具体客户项目信息；文中的防护等级、耐压、精度、输出等参数，以对应系列的产品规格与订单交付文件为准。

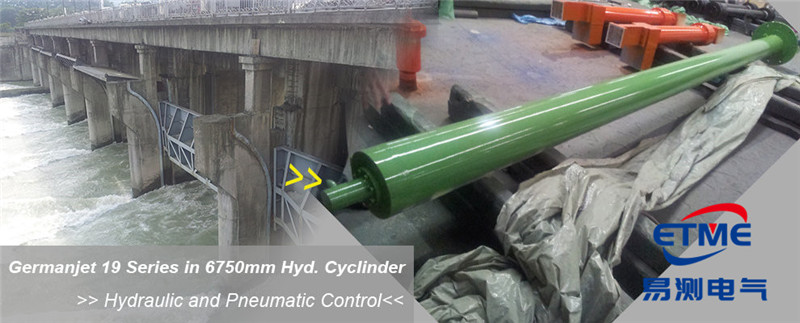

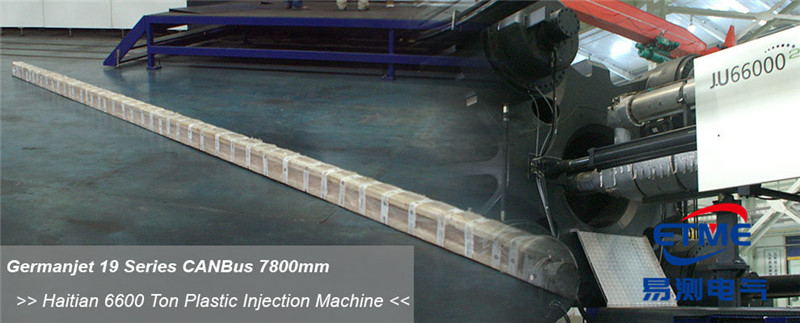

应用实景

连续 300bar，峰值 600bar。选型时按系统的峰值压力核对，不要只对工作压力。

不占外部空间，减少外部机械连接，测到的直接是活塞位置，没有中间连杆的误差与间隙。

CANBus、Profibus、Profinet 与 EtherCAT，便于实现闭环控制与远程监测。

敏感元件没有磨损件，正常工况下无需周期更换。检修通道在缸体装配阶段预留，磁环必须在活塞装入缸筒之前固定到位，装完再调整要重拆一遍。
