19 系列 模拟量磁致伸缩位移传感器
Analog voltage/current output, 6-pin D60 male connector, 16-bit D/A
19系列模拟量型提供0-10V电压或4-20mA电流标准工业模拟信号输出，兼容绝大多数PLC模拟量输入模块。配备D60六针公接头（M12），IP67防护。16位D/A转换分辨率达0.0015%（最小1μm），支持单磁铁与双磁铁测量模式。经济实用，是过程控制与通用位置检测的高性价比之选。
产品概述
19系列模拟量型是过程型产品线中最基础、最通用的形态，订货编号191（电流输出）/ 190（电压输出）/ 193（开始/停止数字输出）。它将高精度磁致伸缩测量技术封装为标准工业模拟信号，几乎可以接入任何带模拟量输入的控制系统。
提供电压（0-10V）与电流（4-20mA）两种输出可选，16位D/A转换分辨率达0.0015%（最小1μm）。支持单磁铁与双磁铁测量模式：双磁铁模式可测两磁铁间绝对位置（最短间距76mm）；单磁铁模式提供0.1/0.01/0.005mm三档分辨率选择。D60六针公接头确保可靠密封连接，IP67防护适应恶劣的工业现场。
无需总线组态与地址配置，上电即用，调试简单。可通过选配的19模拟编程器（订货编号1700951018）在现场设置起始点和终点。是中低端设备、改造项目与成本敏感型应用的首选方案。
工作原理
19系列模拟量型在标准磁致伸缩测量原理的基础上，由电子模块将位置数据经16位D/A转换为标准模拟电压（0-10V）或模拟电流（4-20mA）信号输出。支持单磁铁和双磁铁两种测量模式：双磁铁模式下两磁铁最短间距为76mm，可测量绝对位置；单磁铁模式提供三档可选分辨率（0.1/0.01/0.005mm）。模拟量输出方式简单可靠，无需复杂的总线配置即可接入各类控制器。
典型应用
技术规格
| 订货编号 | 190（电压输出）/ 191（电流输出）/ 193（开始/停止数字输出） |
|---|---|
| 输出信号 | 0-10V 电压 / 4-20mA 电流（可选） |
| 测量数据 | 直线位移 |
| 可调范围 | 双磁铁：磁铁间距最少 76mm / 单磁铁 |
| 分辨率 | 16 位 D/A，0.0015%（最小 1μm）；单磁铁 0.1/0.01/0.005 mm |
| 重复精度 | 满量程的 < ±0.001%（最小 ±2.5μm） |
| 非线性度 | 满量程的 < ±0.01%（最小 ±40μm） |
| 更新时间 | 0.5ms(≤1200mm) / 1.0ms(≤2400mm) / 2.0ms(≤4800mm) / 5.0ms(≤7600mm) |
| 供电电源 | +24Vdc (20.4 ~ 28.8 Vdc) |
| 输入保护 | 极性保护至 -30Vdc，过压保护至 36Vdc |
| 用电量 | 100mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC 地端对机器接地端） |
| 接头选型 | 6针 D60 公接头 |
| 防护等级 | IP67（当正确连接上插头时） |
| 工作温度 | -40 至 +75℃，湿度 90%，不能结露 |
| 振动 | 15g / 10~2000Hz / IEC 标准 68-2-6 |
| 冲击 | 100g（单一冲击）/ IEC 标准 68-2-27（耐久性） |
| EMC 测试 | 放射 EN61000-6-3，抗扰 EN61000-6-2，EN61000-4-2/3/4/6 |
| 量程范围 | 随安装形式：19H 75~475 / 19P 125~4050 / 19D 75~475 / 19F 2500mm起（≤7600） |
型号与输出信号
尺寸图与接线图

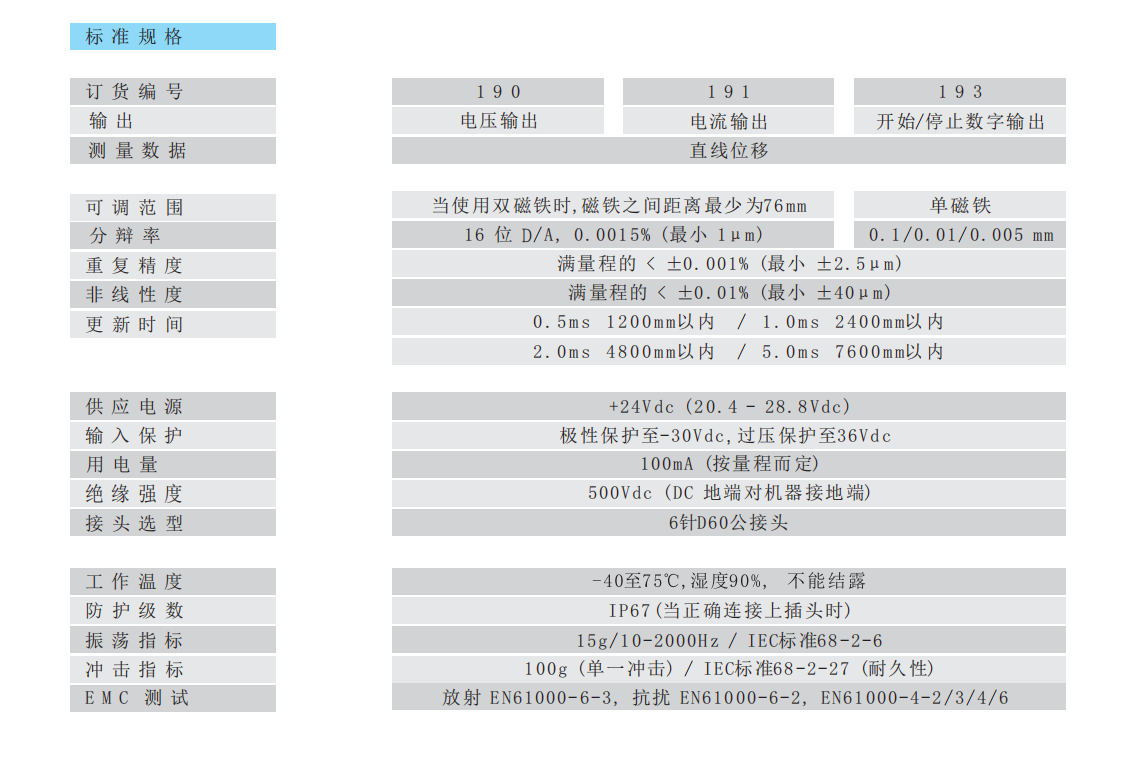

191 模拟量标准规格表（190/191/193）

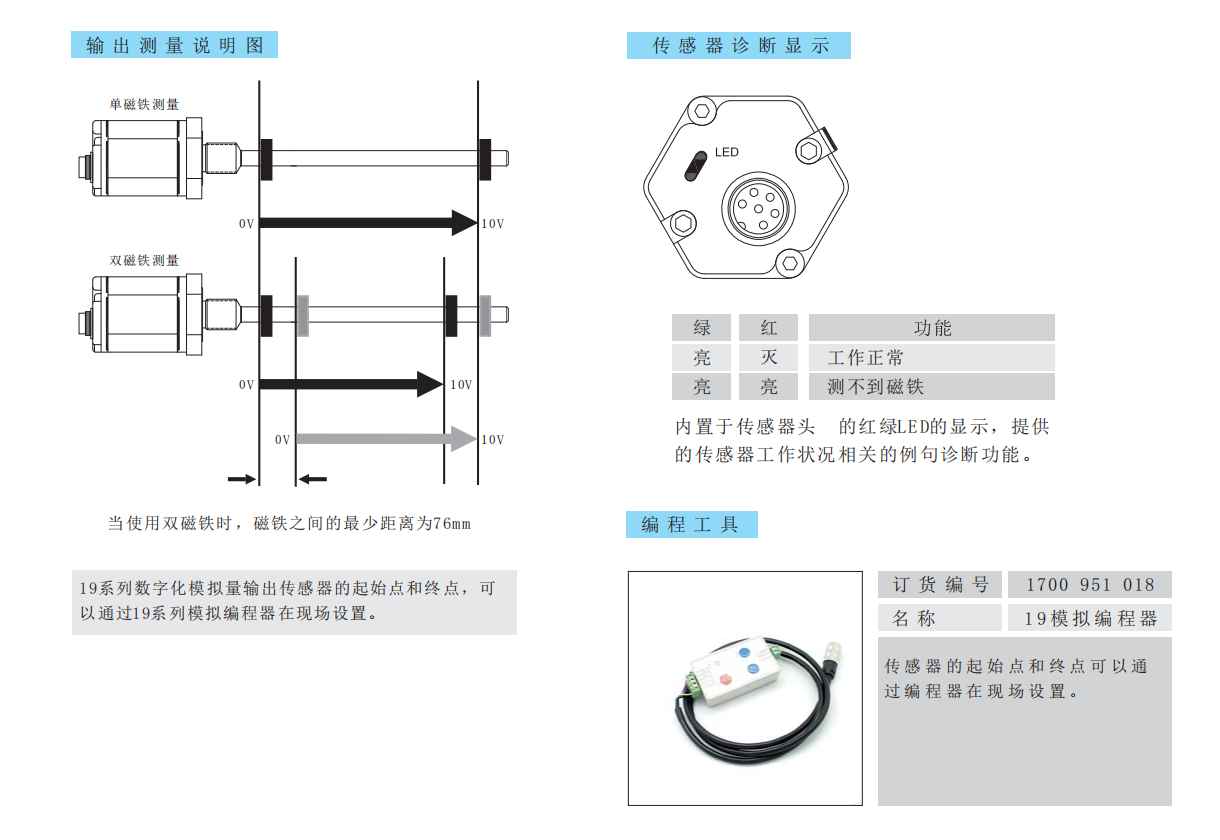

输出测量说明 / LED诊断显示 / 编程工具

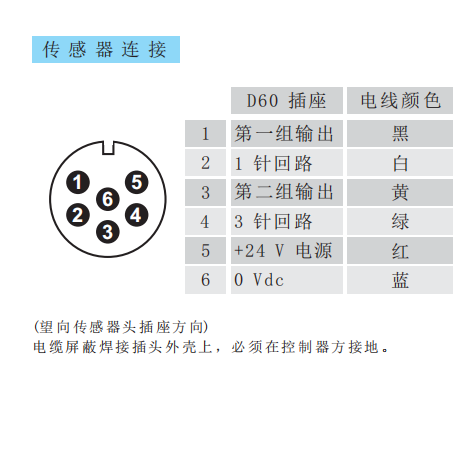

D60 六针插座引脚定义与接线颜色
使用注意事项
- D60 六针公接头引脚定义：1=第一组输出（黑）/ 2=1针回路（白）/ 3=第二组输出（黄）/ 4=3针回路（绿）/ 5=+24V电源（红）/ 6=0Vdc（蓝）。
- 电缆屏蔽须焊接插头外壳上，必须在控制器方接地。
- 双磁铁测量模式：两磁铁之间最短距离为 76mm，小于此距离无法正常测量。
- LED 诊断：绿亮红灭=工作正常；绿红双亮=测不到磁铁（检查磁环位置）。
- 可通过选配的 19 模拟编程器（订货号 1700951018）在现场设置起始点和终点。
- 模拟量输出须注意信号地与电源地隔离，避免地环路引入干扰。电压输出负载电阻不得低于规格要求；电流输出注意最大回路电阻。
- 无论采用何种输出接口，19 系列物理安装均须遵守：环形磁体（磁环）不得与测杆接触；内置缸体时活塞杆最小钻孔直径 ≥ 13mm，严禁超过峰值压力（600 bar）；测杆应防止磨损。
价格说明
19 系列模拟量型价格随量程、输出信号（电压/电流）及安装方式而定，性价比高。请提供行程与输出要求获取报价。
