磁致伸缩位移传感器安装调试：外置与内置、零点量程与方向

传感器到货，装是第一步，调是第二步。装得规范、调得对，精度才能兑现。这篇文章把磁致伸缩位移传感器的安装方式和调试方法一次讲清。

一、先选安装方式

磁致伸缩位移传感器按结构分两种安装形态，选哪种由设备决定：

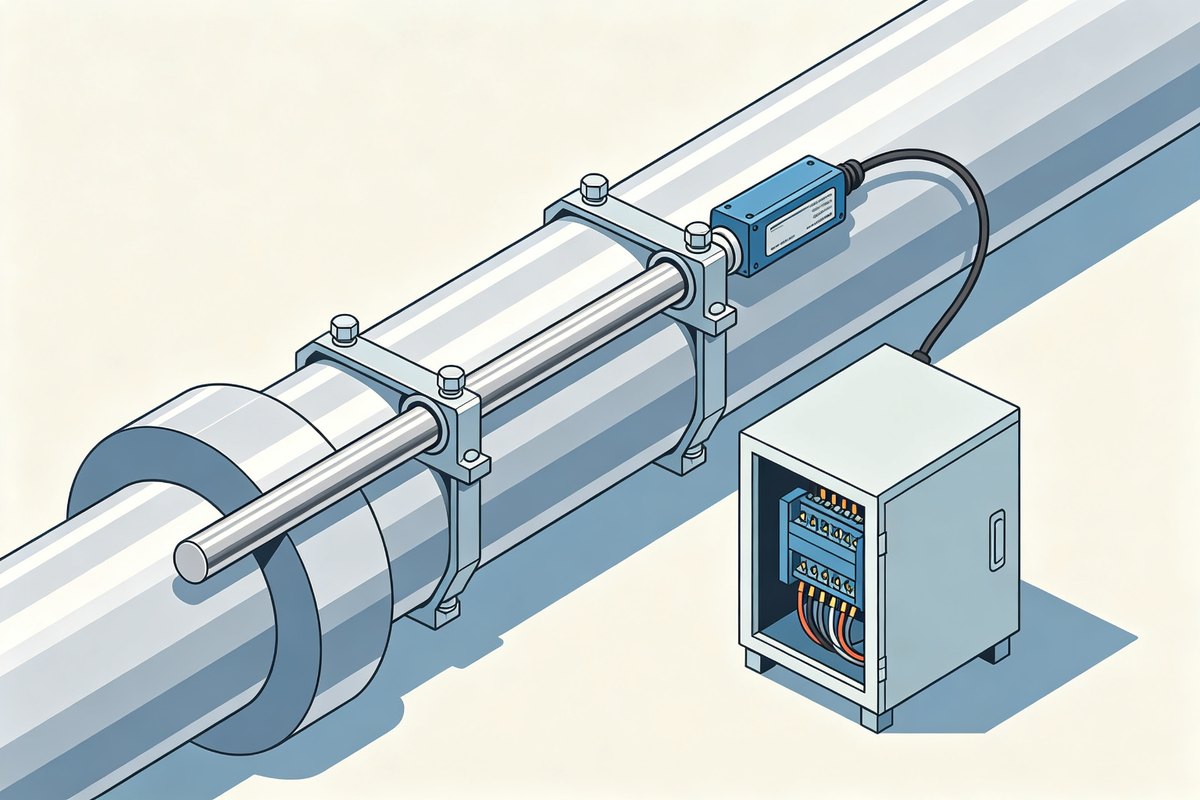

1. 外置式（支架安装）：传感器杆平行装在设备外侧，通过支架和螺栓固定，磁环连到运动部件。优点是方便检修、不用改设备结构，改造项目基本都走这种。德敏哲 17/18 系列外置杆式，安装孔距按型号核对。
2. 内置式（油缸内置）：传感器杆从油缸缸头伸进缸体，磁环装在活塞上，随活塞运动。这种形态不占外部空间、防碰撞，新造油缸优先选，德敏哲 16/19 系列。安装时杆要居中，避免活塞运动时摩擦杆体。

二、安装步骤（外置式为例）

1. 量好行程：确认磁环运动范围与传感器有效行程匹配，两端留余量；
2. 固定支架：先固定电子仓端，再固定杆端支架，杆体要直、不能别劲；
3. 装磁环：开口磁环直接卡在杆上，闭口磁环从杆端套入，磁环面与运动方向垂直；
4. 走线：电缆沿机架固定，留出活动余量，远离动力线和液压管；
5. 通电前检查：供电极性、插头锁紧、屏蔽层单端接地。

三、上电检查（三看）

装完先不急着调参数，上电做三项检查：

1. 看供电：万用表量 +24V 与 0V，稳定在额定范围；
2. 看信号：手动推动磁环，模拟量输出随之连续变化，无跳变、无死区；
3. 看方向：确认读数随运动方向增大或减小符合工艺习惯，不对就调方向参数。

四、参数怎么调

1. 模拟量（4-20mA / 0-10V）：

• 零点：磁环放机械零位，调零点电位器（或参数），让输出为 4mA / 0V；
• 满量程：磁环放到满量程位，调量程参数，让输出为 20mA / 10V；
• 方向：换向参数置反，输出随运动反向。

2. 总线型（CANopen 等）：

• 节点地址、波特率、事件计时器、PDO 映射通过配置软件或 SDO 指令改，改完发保存指令写入 EEPROM，掉电不丢——具体指令见本站CANopen位移传感器改参数：波特率节点地址与事件计时器SDO指令。

3. 注意事项：

• 调零点、量程时磁环必须放在准确位置，别凭目测；
• 每调一项记录一次读数，方便回查；
• 温度变化大的场合，做一次带载运行后的复测。

五、使用要点

日常使用记住三条：磁环不能超行程硬撞；磁环表面保持干净、不吸附铁屑；定期检查电缆接头和支架松动。做到这三条，磁致伸缩位移传感器用几年都不用动。

零点、量程、方向之外，机械侧还有两处容易返工：磁环与测杆的平行度和浮动连接，见 安装支架怎么搭才稳；装完怎么验，见 安装调试实战；行程末端读不到数，多半是死区没扣，见 有效量程与盲区。
