19F 系列 柔性长行程磁致伸缩位移传感器
Optimized for ultra-long stroke with flexible waveguide tube
19F系列专为超长行程应用优化设计，采用柔性特氟龙（PTFE）保护管包裹波导管的创新结构。传感器感应部分封装在特氟隆管内，能达到前防腐蚀的标准。当客户遇到紧急更换需求时，19F系列可迅速而经济地退抵现场，让客户可在最短时间内恢复生产。加强型波导管设计和优化的信号处理算法确保在数米行程下仍保持高精度和高稳定性。典型应用包括：位置控制（HOPPER行程检测）、轧钢机辊缝调节、水利闸门开度检测、堆取料机定位等需要大范围位置检测的重型装备。量程可达8000mm。
产品概述
19F系列是为解决超长行程位移传感器在运输和使用中的痛点而创新开发的柔性产品。传统超长行程传感器（>3m）在运输过程中极易因弯曲力矩而损坏，维修更换周期长、成本高。
19F采用特氟龙（PTFE）柔性保护管包裹波导管的全新设计——传感器可以像电缆一样卷绕运输，现场展开使用。PTFE管提供卓越的耐化学腐蚀性能，适用于化工等腐蚀性环境。当客户的生产线因传感器故障停机时，19F可以迅速发货并在最短时间内完成更换，最大限度地减少停产损失。
加强型波导管设计和优化的信号处理算法确保即使在数米的超长行程下仍能保持高精度（0.005%）和高稳定性。典型应用涵盖位置控制、轧钢机辊缝调节、水利闸门开度检测、堆取料机定位等需要大范围位置检测的重型装备。
工作原理
19F的核心创新在于用柔性特氟龙（PTFE）保护管替代传统的刚性铝型材外壳来包裹波导管。波导管在PTFE管内可以弯曲盘绕（有一定最小弯曲半径），使传感器能够以卷轴形式运输——大幅降低超长行程传感器的运输损坏风险和物流成本。测量原理不变：外部磁环在PTFE管外滑动，触发管内波导管的磁致伸缩效应，电子模块检测应变波并输出位置信号。PTFE管同时提供卓越的耐化学腐蚀性能。

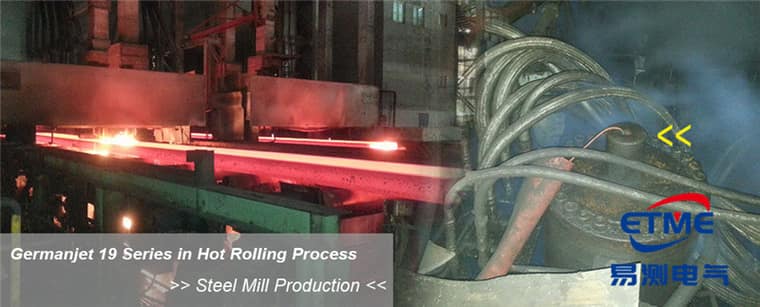

典型应用
技术规格
| 量程范围 | 2500 mm 起（≤ 7600 mm；25mm 步进） |
|---|---|
| 分辨率 | < 0.001% FS（最小 ±2.5μm）；模拟量型 16-bit D/A 0.0015% |
| 非线性度 | < 0.01% FS（数字型最小 ±5μm / 模拟量最小 ±40μm） |
| 重复性 | < 0.001% FS（最小 ±2.5μm） |
| 更新时间 | 0.5ms(≤1200mm) / 1.0ms(≤2400mm) / 2.0ms(≤4800mm) / 5.0ms(≤7600mm) |
| 波导管保护 | 特氟龙（PTFE）柔性管，耐腐蚀 |
| 前死区 | 50 mm（行程 < 8000 mm）/ 130 mm（行程 > 8000 mm） |
| 供电电源 | +24V DC (20.4 ~ 28.8 Vdc) |
| 输入保护 | 极性保护至 -30Vdc，过压保护至 36Vdc |
| 介电强度 | 500Vdc（DC 地对机壳地） |
| 防护等级 | IP67（带连接器） |
| 工作温度 | -40°C 至 +75°C（湿度 90% 非凝露） |
| 振动 | 15g / 10~2000Hz / IEC 68-2-6 |
| 冲击 | 100g 单冲击 / IEC 68-2-27 |
| EMC | EN 61000-6-3 / 6-2 / 4-2/3/4/6 |
| 运输方式 | 卷绕运输（降低损坏风险） |
型号与输出信号
尺寸图与接线图

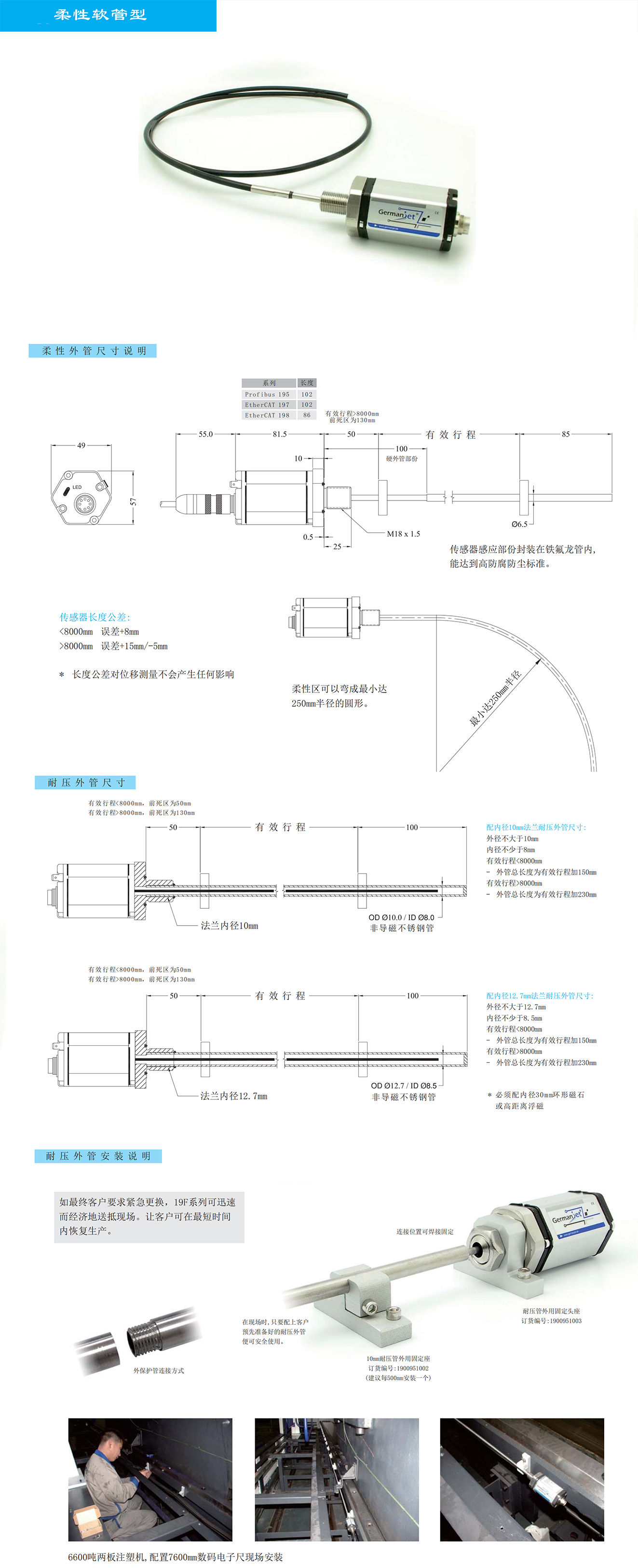

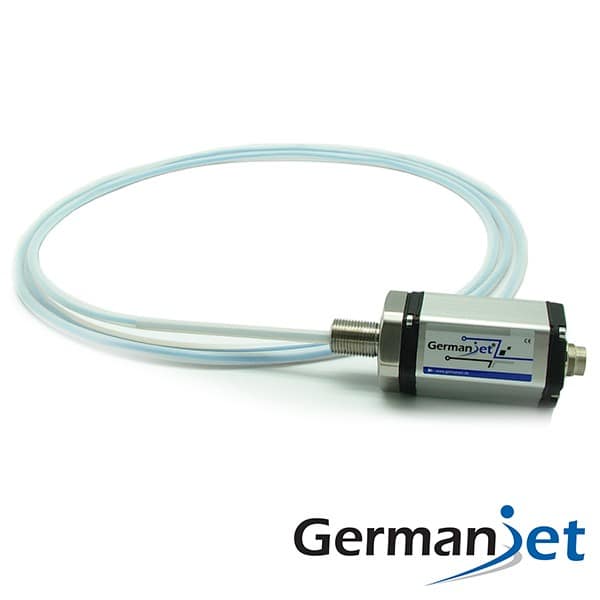

19F 柔性长行程产品实物图
使用注意事项
- 19F 采用柔性波导管，可卷绕运输，安装时按推荐弯曲半径敷设，严禁小于最小弯曲半径折弯。
- 柔性管须沿被测路径顺滑布置并固定，避免扭转与锐角弯折。
- 磁环沿柔性管滑动，保证贴合与间隙均匀。
- 适用于超长行程，注意张紧与支撑，防止松弛引入测量误差。
- 19F 须置于非铁磁材料导护管内敷设（铜 / 不锈钢 / 非金属管）。
- 环形磁体（磁环）不得与柔性管 / 测杆接触，保持非接触测量。
- 行程 < 8000mm 前死区 50mm，> 8000mm 前死区 130mm，选型与安装须预留。
- 传感器测杆应采取防护措施，避免磨损。
价格说明
19F 为柔性超长行程专用型，价格主要随柔性波导管长度、行程及输出信号而定，超长量程需定制。请提供实际行程与敷设方式以便核算报价。
