19 系列 Profinet 总线型磁致伸缩位移传感器
Profinet RT/IRT v2.3, Encoder Profile 4.1, D56+M8 connectors
199系列Profinet型采用Profinet RT/IRT工业以太网协议（version 2.3），符合Encoder Profile 4.1编码器配置文件标准。测量直线位移和速度，最大传输速率100Mbit/s。配备D56数据插座（2组M12母插头）和M8电源公插头（4针），电源与总线分离设计。内置LED诊断指示。即插即用，通过GSD文件无缝接入西门子TIA Portal等主流PLC系统。IP67防护。
产品概述
199系列Profinet型采用Profinet RT/IRT工业以太网协议（version 2.3），符合Encoder Profile 4.1编码器配置文件标准。测量直线位移和速度，最大传输速率100Mbit/s。
连接器采用D56数据插座（2组4针M12母插头：1=Tx+ / 2=Rx+ / 3=Tx− / 4=Rx− / 5=不接）加M8电源公插头（1=+24V / 2=不接 / 3=0Vdc / 4=不接），电源与总线物理分离，避免干扰。
内置LED诊断指示（绿亮红灭=工作正常 / 双亮=测不到磁铁）。通过GSD文件即插即用，无缝接入西门子TIA Portal等主流PLC系统。IP67防护适应严苛工业现场。
工作原理
199系列Profinet型在标准磁致伸缩测量原理基础上实现Profinet IO设备协议栈。波导管检测到的位置/速度数据经电子模块处理后封装为Profinet协议数据帧，通过D56工业以太网插座（Tx+/Rx+/Tx−/Rx−）传输给主站控制器。符合Encoder Profile 4.1编码器接口规范，支持RT（实时）和IRT（等时同步）两种通信模式。LED指示灯反映传感器工作状态，便于现场诊断。
典型应用
技术规格
| 订货编号 | 199 |
|---|---|
| 输出 | Profinet |
| 测量数据 | 直线位移和速度 |
| 数据协议 | Encoder Profile 4.1 |
| 界面 | Profinet RT/IRT version 2.3 |
| 传输速度 | 最大 100 Mbit/s |
| 分辨率 | 1 ~ 100μm（可选） |
| 重复精度 | < ±0.001% FS（最小 ±2.5μm） |
| 非线性度 | < ±0.01% FS（最小 ±50μm） |
| 更新时间 | 0.5ms(≤715mm) / 1.0ms(≤2000mm) / 2.0ms(≤4500mm) / 4.0ms(≤7600mm) |
| 供电电源 | +24V DC (20.4 ~ 28.8 Vdc) |
| 输入保护 | 极性保护至 -30Vdc，过压保护至 36Vdc |
| 功耗 | 100mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC 地端对机器接地端） |
| 连接器 | 2组4针母插头M12（D56插座：1=Tx+ / 2=Rx+ / 3=Tx− / 4=Rx− / 5=不接）+ 1个4针公插头M8（电源：1=+24V / 2=不接 / 3=0Vdc / 4=不接） |
| 工作温度 | -40°C 至 +75°C（湿度 90% 非凝露） |
| 防护等级 | IP67（正确连接插头时） |
| 振动 | 15g / 10~2000Hz / IEC 68-2-6 |
| 冲击 | 100g 单冲击 / IEC 68-2-27（耐久性） |
| EMC | 放射 EN61000-6-3, 抗扰 EN61000-6-2, EN61000-4-2/3/4/6 |
型号与输出信号
尺寸图与接线图

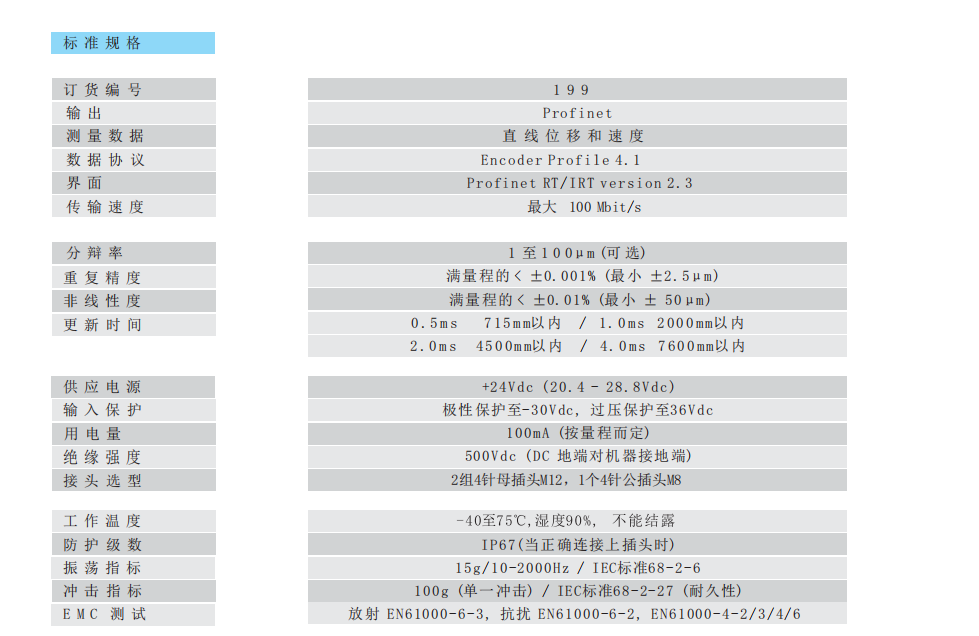

199 Profinet 标准规格表

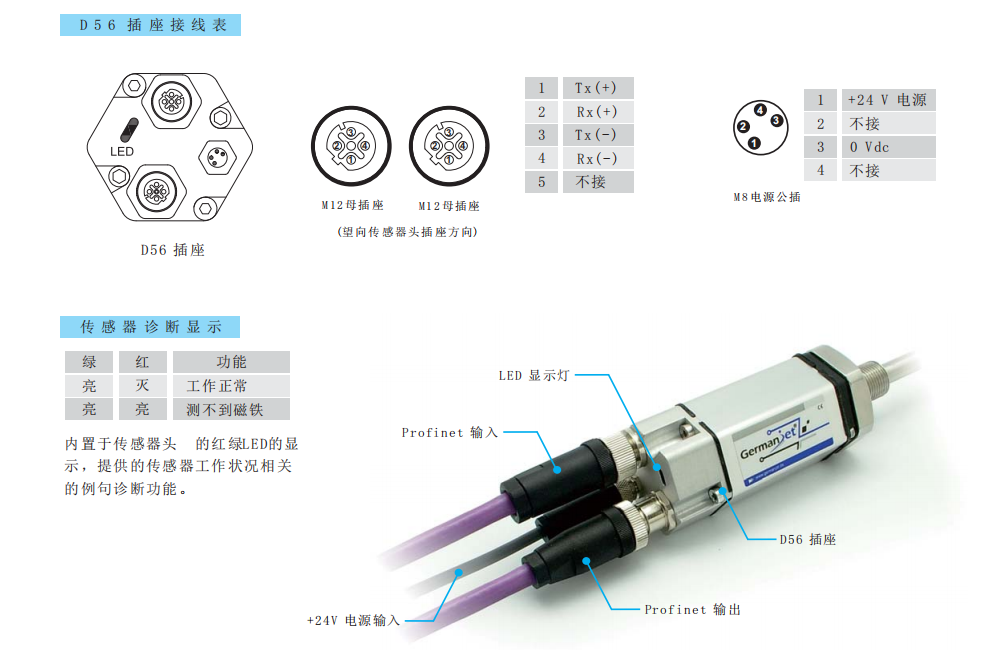

D56 插座接线表 / M8 电源公插 / LED 诊断 / 实物接线图
19 系列连接器与插座类型总览

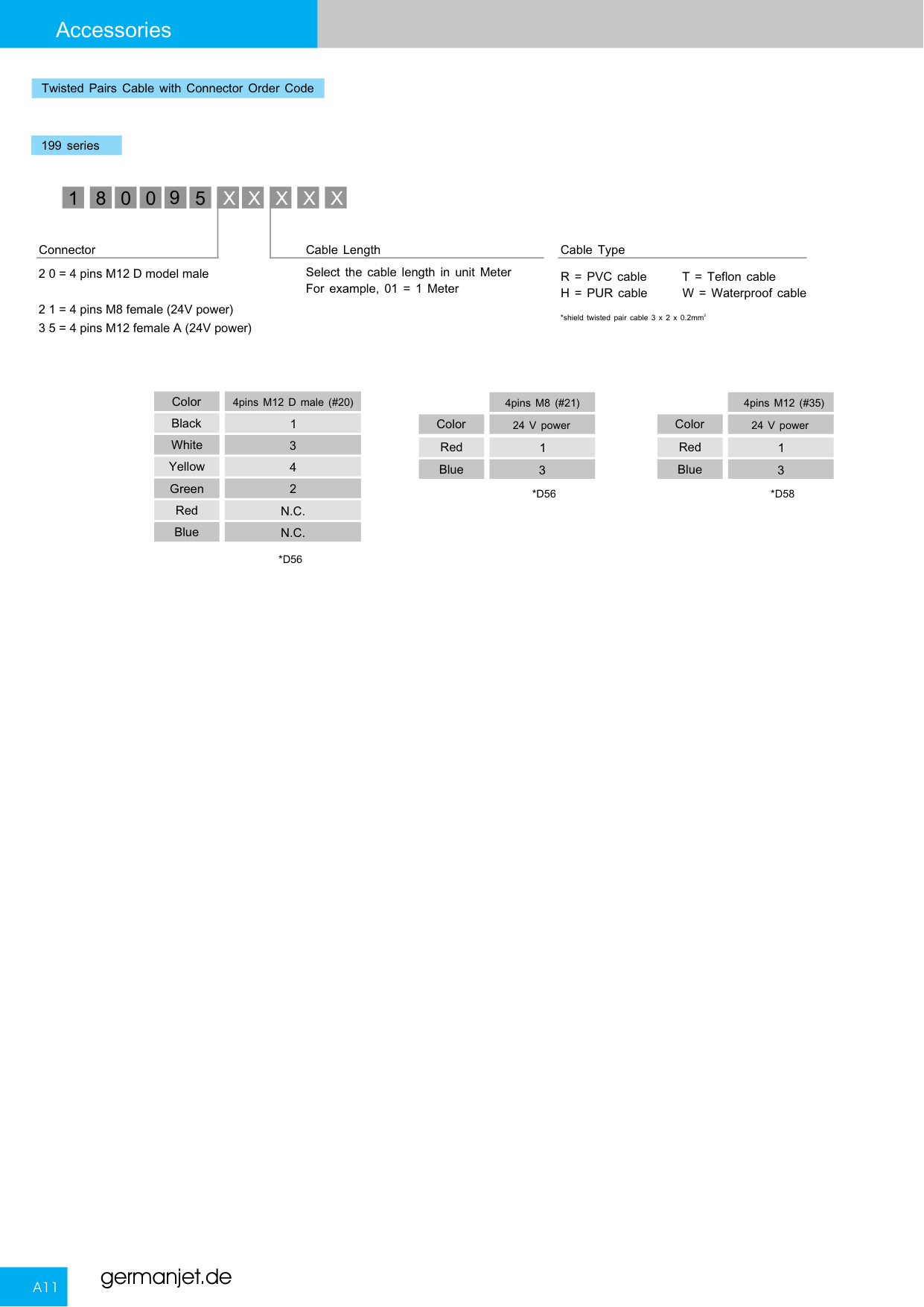

199 Profinet 总线接线图
使用注意事项
- D56 数据插座引脚（M12母）：1=Tx(+) / 2=Rx(+) / 3=Tx(−) / 4=Rx(−) / 5=不接；M8 电源公插：1=+24V电源 / 2=不接 / 3=0Vdc / 4=不接。
- Profinet 网络须正确设置 IP 地址 / 节点名称，通过 GSD 文件导入 TIA Portal 等主站。
- 使用工业级屏蔽以太网线缆，避免与强电平行长距离走线，做好接地与防雷。
- 内置 LED 诊断：绿色常亮+红色熄灭=工作正常；双亮=测不到磁铁/磁环未到位。
- 无论采用何种输出接口，19 系列物理安装均须遵守：环形磁体（磁环）不得与测杆接触；内置缸体时活塞杆最小钻孔直径 ≥ 13mm，严禁超过峰值压力（600 bar）；测杆应防止磨损。
价格说明
199 系列 Profinet 型价格随量程及安装方式而定。请提供 PLC 品牌（如西门子）与 Profinet 配置要求获取报价（含 GSD 文件）。
