19 Series · Profibus
19 系列 Profibus 总线型磁致伸缩位移传感器
Profibus-DP (EN 50 170), D53, up to 12 Mbit/s
19系列Profibus型支持Profibus-DP（EN 50 170）现场总线协议，基于RS-485物理层，最高传输速率12 Mbit/s。D53标准接头，提供GSD设备描述文件与LED诊断功能。通过RS-485四线制网可建立多达32个分段站而无需中继器。IP67防护。
Profibus-DP（EN 50 170）总线协议
RS-485 物理层，最高 12 Mbit/s
D53 接头（双 M12 总线插座 + 电源插座）
GSD 设备描述文件，分辨率可通过 GSD 自由更改
RS-485 四线制网，最多 32 站无需中继器
LED 诊断显示（绿亮红灭=正常 / 双亮=测不到磁铁）
地址设置：SetSlaveAddress 命令或直接设置
IP67 防护等级
产品概述
19系列Profibus型基于Profibus-DP（EN 50 170）协议与ISO 74498系统标准，采用RS-485物理层实现无误差数据交换，最高传输速率达12 Mbit/s。
传感器带D53标准接头，提供GSD设备描述文件与LED诊断功能。通过RS-485的4线制网可建立多达32个分段站而无需安装任何中继器。
组网连接方式为D61串连接头、D62总线接头和D60终端接头，安装过程十分快捷方便。IP67防护适应严苛工业环境。
工作原理
19系列Profibus型在标准磁致伸缩测量原理基础上实现Profibus-DP（EN 50 170）协议栈（ISO 74498系统）。位置数据通过RS-485物理层以无误差的传输技术进行数据交换，最高传输速率达12Mbit/s。传感器带D53标准接头与LED诊断，通过RS-485四线制网可建立多达32个分段站而无需中继器。
典型应用
西门子/ABB Profibus 网络位置反馈过程自动化 DCS 系统冶金/造纸产线定位发电厂设备监测工业4.0 现场总线联网严苛工业现场
技术规格
| 订货编号 | 195 |
|---|---|
| 输出 | Profibus-DP 数字输出 |
| 测量数据 | 直线位移 |
| 数据格式 | Profibus-DP（EN-50 170） |
| 界面 | Profibus-DP 系统：ISO 74498 |
| 传输速度 | 最大 12 Mbit/s |
| 分辨率 | 位置：5μm / 用户可以利用GSD文档自由更改 |
| 重复精度 | 满量程的 < ±0.001%（最小 ±2.5μm） |
| 非线性度 | 满量程的 < ±0.01%（最小 ±50μm） |
| 更新时间 | 0.5ms(≤500mm) / 1.0ms(≤2000mm) / 2.0ms(≤4500mm) / 3.1ms(≤7600mm) |
| 供应电源 | +24Vdc（20.4 – 28.8Vdc） |
| 输入保护 | 极性保护至 −30Vdc，过压保护至 36Vdc |
| 用电量 | 100mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC 地端对机器接地端） |
| 接头选型 | D53 接头 |
| 工作温度 | −40 至 +75°C，湿度90%，不能结露 |
| 防护级数 | IP67（当正确连接上插头时） |
| 振荡指标 | 15g / 10–2000Hz / IEC标准68−2−6 |
| 冲击指标 | 100g（单一冲击）/ IEC标准68−2−27（耐久性） |
| EMC 测试 | 放射 EN61000−6−3，抗扰 EN61000−6−2，EN 61000−4−2/3/4/6 |
型号与输出信号
195
Profibus DP bus interface
尺寸图与接线图

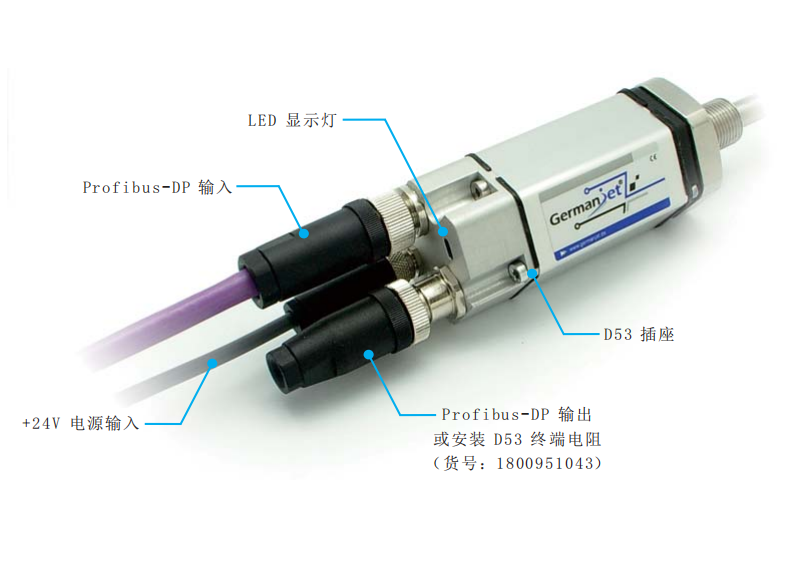

195 Profibus 磁致伸缩位移传感器实物图

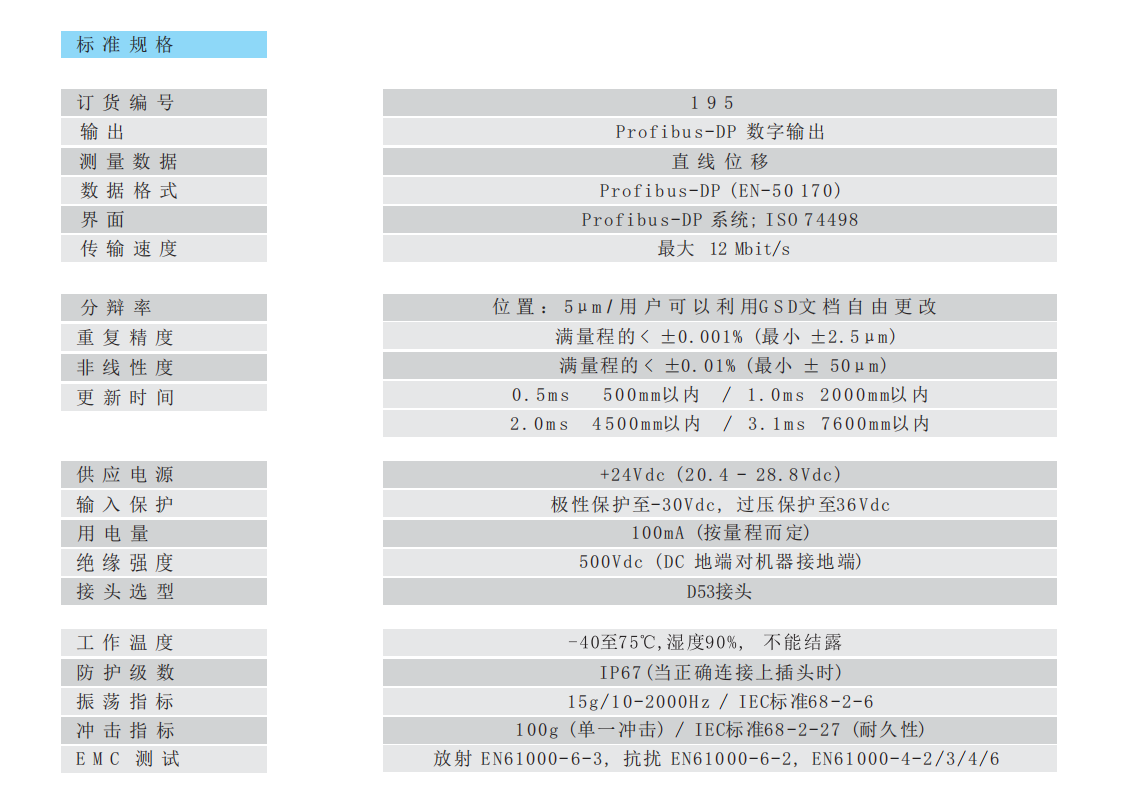

195 Profibus 标准规格表

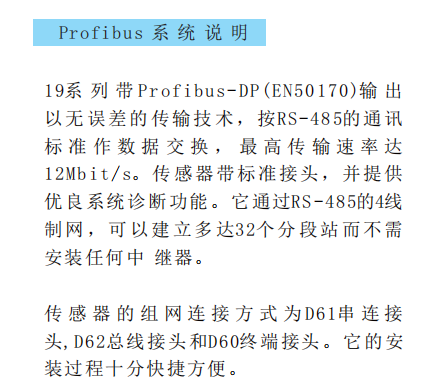

Profibus 系统说明（RS-485 / 12Mbit/s / 32段）

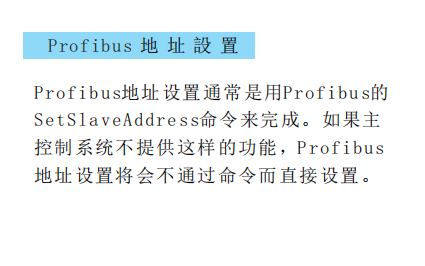

Profibus 地址设置（SetSlaveAddress）

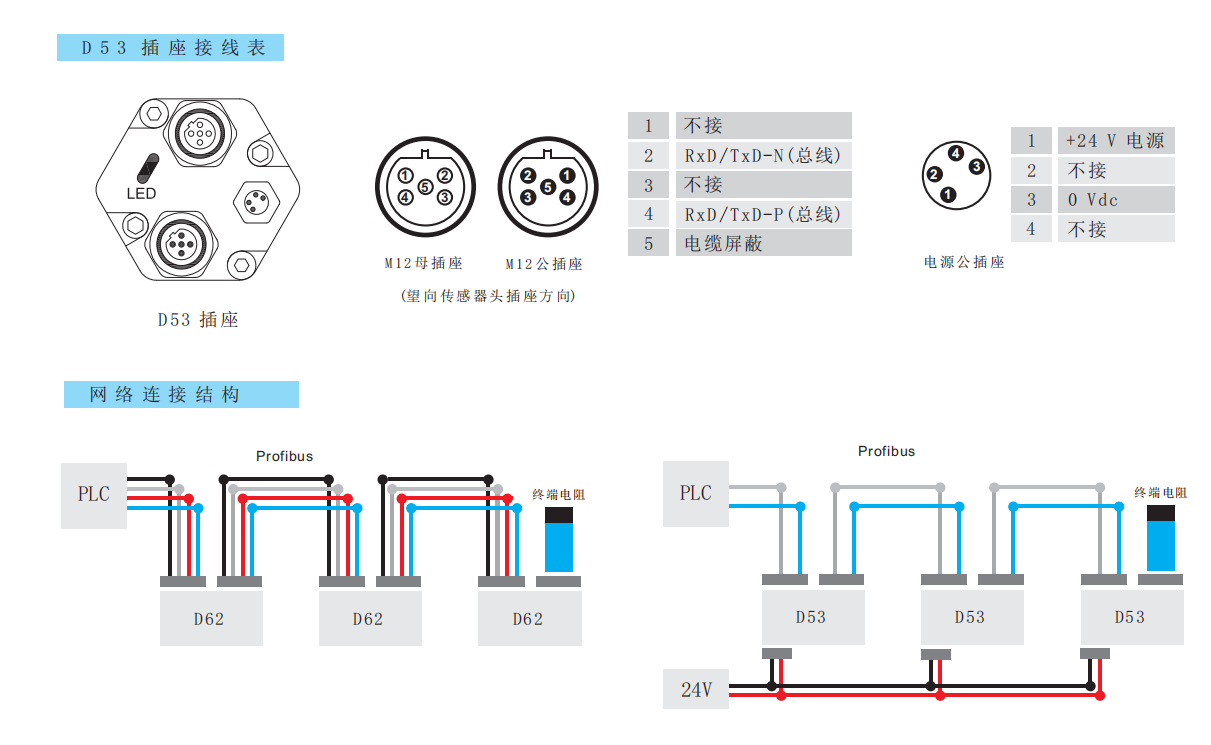

D53 插座接线表与网络连接结构

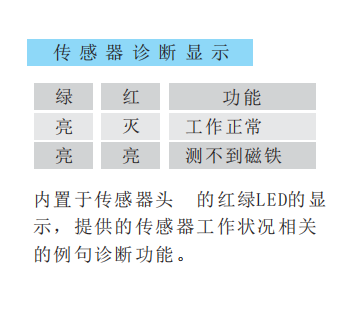

传感器诊断 LED 显示

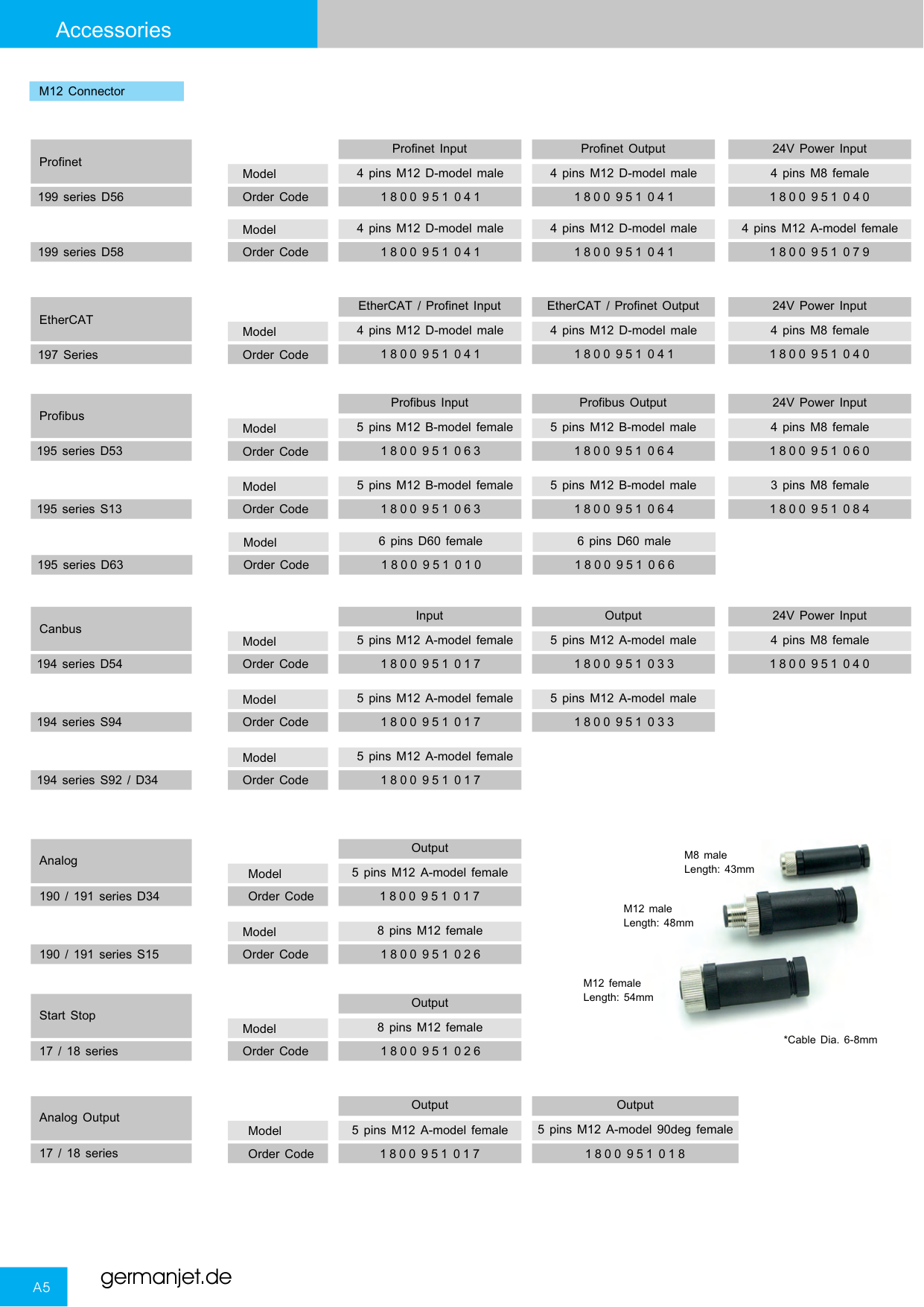

19 系列连接器与插座类型总览

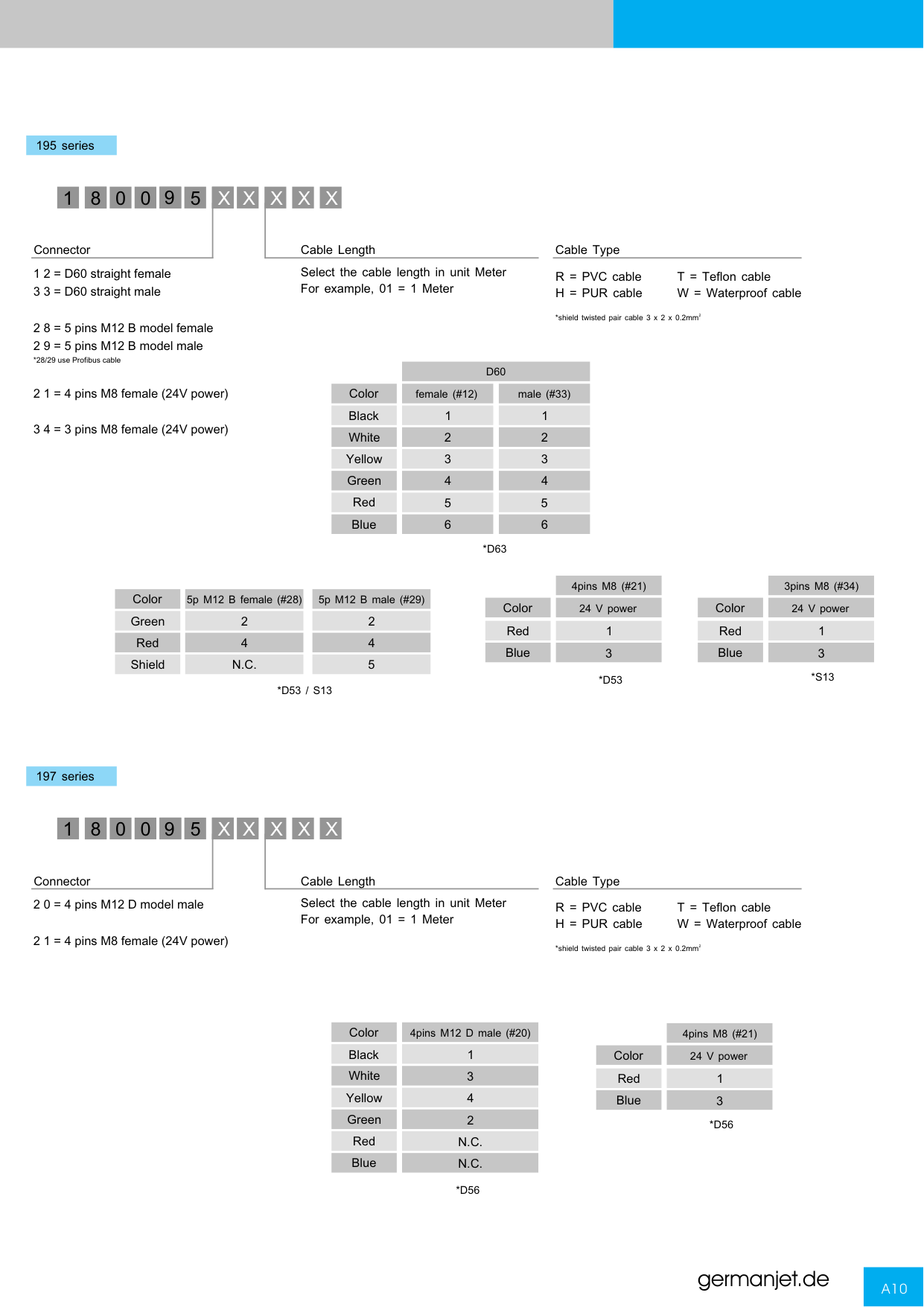

195 Profibus 总线接线图
使用注意事项
- Profibus DP 网络须正确设置站地址与波特率。地址设置通常用 Profibus 的 SetSlaveAddress 命令完成；若主控系统不提供此功能，也可直接通过命令设置。
- D53 插座接线定义（望向传感器头插座方向）：数据侧 M12 插座 — 1=不接 / 2=RxD/TxD−N(总线) / 3=不接 / 4=RxD/TxD−P(总线) / 5=电缆屏蔽；电源侧插座 — 1=+24V电源 / 2=不接 / 3=0Vdc / 4=不接。
- 组网连接方式：D61 串连接头、D62 总线接头、D60 终端接头。D53 终端电阻订货编号 **1800951043**。
- 传感器头内置红绿LED诊断：绿亮红灭=工作正常；绿亮红亮=测不到磁铁。提供例句诊断功能，便于现场快速排故。
- 使用 Profibus 专用屏蔽双绞线（A/B 线），避免与强电平行走线。通过 GSD 文件导入主站，确认从站参数与诊断。
- 无论采用何种输出接口，19 系列物理安装均须遵守：环形磁体（磁环）不得与测杆接触；内置缸体时活塞杆最小钻孔直径 ≥ 13mm，严禁超过峰值压力（600 bar）；测杆应防止磨损。
价格说明
19 系列 Profibus 总线型价格随通信协议、量程及安装方式而定。请提供主站品牌与总线要求获取报价。
