伺服阀闭环里为什么要两支反馈：阀芯位置和油缸位置，各管一段

伺服阀装了，磁致伸缩位移传感器也装了，定位精度还是上不去，或者一提速就振。这两件看起来不相干的事，常常出在同一个地方：把「阀芯位置」和「油缸位置」当成了同一个位置。

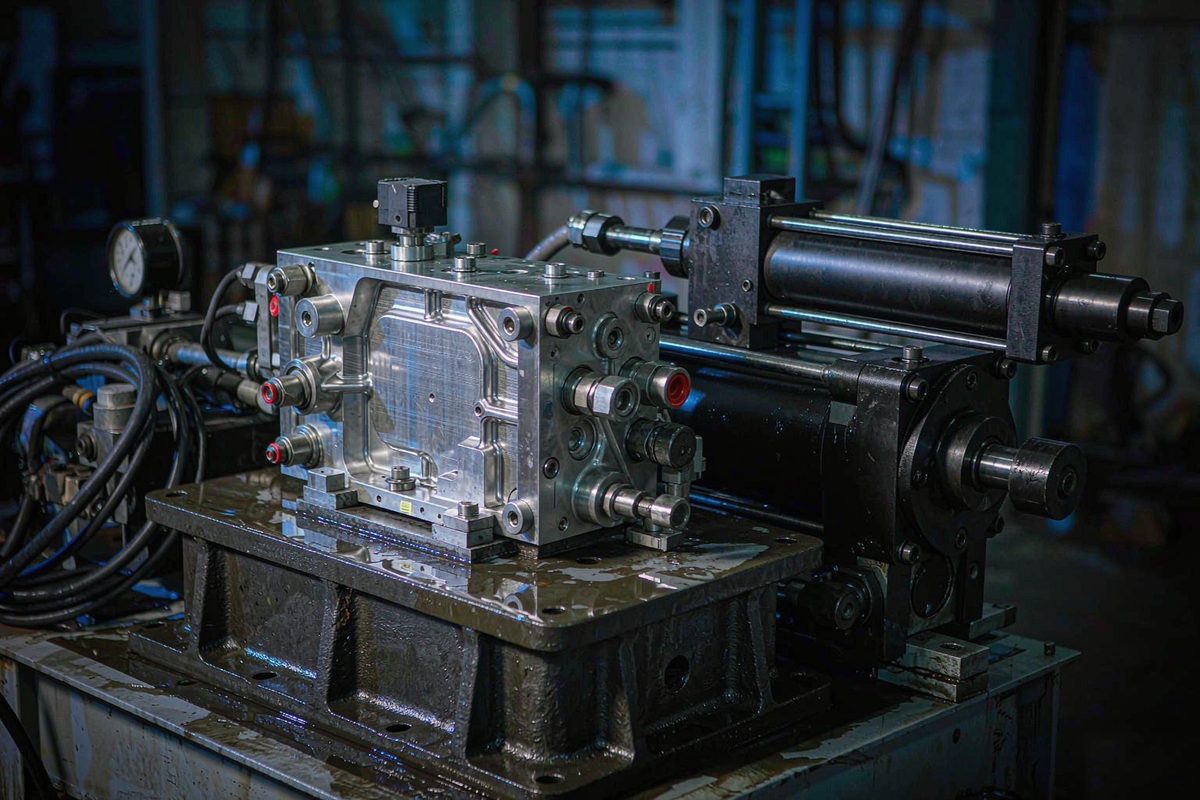

阀控缸回路里其实有两个位置量。阀芯走到没走到，是阀自己的事；油缸最后停在哪儿，是整个系统的事。两支反馈各管一段，谁也替不了谁。

一、先把两个位置分清楚

伺服阀和带反馈的比例阀，内部大多带一个位移检测元件，测的是阀芯相对阀体的位置。它把「指令让阀开多少」和「阀芯实际开了多少」对上，形成一个很小的闭环，整个过程都在阀体内部完成。伺服阀这个词本身，很多时候指的就是这个内环的存在。

油缸位置是另一回事。它是负载实际走到哪儿，由装在缸上或机架上的磁致伸缩位移传感器测出来，送到控制器，控制器再拿它跟工艺指令比，去修正给阀的信号。

两个量，一个在阀里，一个在缸上，中间隔着液压油、管路和负载。阀芯位置对，不等于油缸位置对。这句话是后面所有问题的根。

阀自带的那一路反馈，作用是把阀芯的开度控制得又快又准。有它，阀芯跟随指令的滞后小，滞环小，也不容易受油液粘度和系统压力波动的影响。

体现在现场就是：给同样的阶跃指令，有阀芯反馈的阀换向干净利落，没有的会拖一下。高频往复的场合这个差别很直接——它决定回路能做到多宽的带宽。

这里要留意一句：这类反馈测的是阀芯，不是负载。它没办法知道油缸那头发生了什么。

外装的磁致伸缩位移传感器测的是负载的绝对位置，这才是工艺真正关心的量。

为什么要单独测？因为从阀到油缸之间有一串东西不在阀的视角里：负载大小的变化、油液的可压缩性、缸与阀的内泄漏、油温变化引起的粘度变化、缸体和机架的受力变形。这些都会让「阀开了多少」和「缸走了多少」对不上。

这类偏差的性质，和分流阀为什么对不齐两个缸里那四类开环误差是同一批。它们不是调参数能压下去的，只能靠位置量进环来修正。

阀芯位置控制得再准，负载侧依然可能到不了位。典型表现有三种：空载调试很准，一上模、一加压就偏；冷机准，跑热了偏；不同批次的活件，偏的方向还不一样。

原因就在于这些变化都发生在阀芯之后。阀以为自己按指令开了，实际流量已经被负载和油温改变了。没有油缸位置这根线，控制器根本不知道最终结果偏了多少。

这也是为什么有些设备在阀上加了一堆补偿曲线还是稳不住——补的是阀的输入，偏的是负载的输出，两头对不上。

反过来，只有油缸位置、指望控制器用外环把所有事都补回来，同样会遇到天花板。

外环的采样有周期，位置更新有周期，总线传输也有周期，这几段加起来的滞后直接压低回路带宽。如果阀本身又没有位置反馈，阀芯的死区、滞环、摩擦就都变成外环要额外处理的扰动，控制器只能靠降增益换稳定——结果是精度还在，速度没了。

所以两支反馈不是二选一的关系：内环保证阀门自己动作干脆，外环保证整机停在正确的地方。

表里最后两行是现场最常被忽略的。很多人以为上了伺服阀就等于上了闭环，其实阀那一侧一直是闭着的，缸这一侧还是开着的。真正决定加工精度的，恰恰是后面这条。

注塑机上的射胶与合模就是两环同时存在的地方，各测点的精度分工可以对照注塑机调模和座台要不要装磁致伸缩位移传感器。

更新周期要跟得上控制周期。这是四项里最先要核算的一项。刷新慢的那支写进快回路，控制器拿着上一拍的旧位置去算，增益一高就振。匹配关系见响应时间与刷新率怎么匹配控制周期。
看重复精度，别看分辨率。闭环的定位能力取决于重复性，不是末位能显示几位。分辨率高但重复性差的，进环以后只会把噪声放大。这两者的区别见分辨率、重复精度、非线性度怎么读。
反馈点必须落在负载端。要测真正需要控制位置的那个零件，不要图省事测中间环节。测在阀上、测在连杆上，等于又把负载那一段丢回给控制器。位置选择的完整考虑见装在哪一侧，测的不是同一段距离。
信号形式按回路带宽定。模拟量延迟小、没有协议开销，适合高带宽小系统；总线接口便于多轴组网和故障诊断，代价是周期和抖动要算进去，取舍见八种接口优缺点对照。

把外环装在运动件多的一侧，电缆没留余量。外环反馈的电缆会跟着运动反复弯折，拖链半径和固定点位置要在装配前定好，不然线先坏，读数开始抽。
只在阀上加了反馈，就以为闭环建成了。阀上的反馈解决的是阀，不是整机。工艺关心的是负载位置，这一环必须单独建起来，并单独标定。
上电就调增益。闭环参数要在机械和液压条件稳定之后再调。导轨间隙、油温、管路里有没有空气，这些不解决，调出来的增益换台机器就不适用。标定顺序见机械基准加两点法，顺序别错。
