分流阀为什么对不齐两个缸：多缸同步的四类误差，开环一个都补不掉

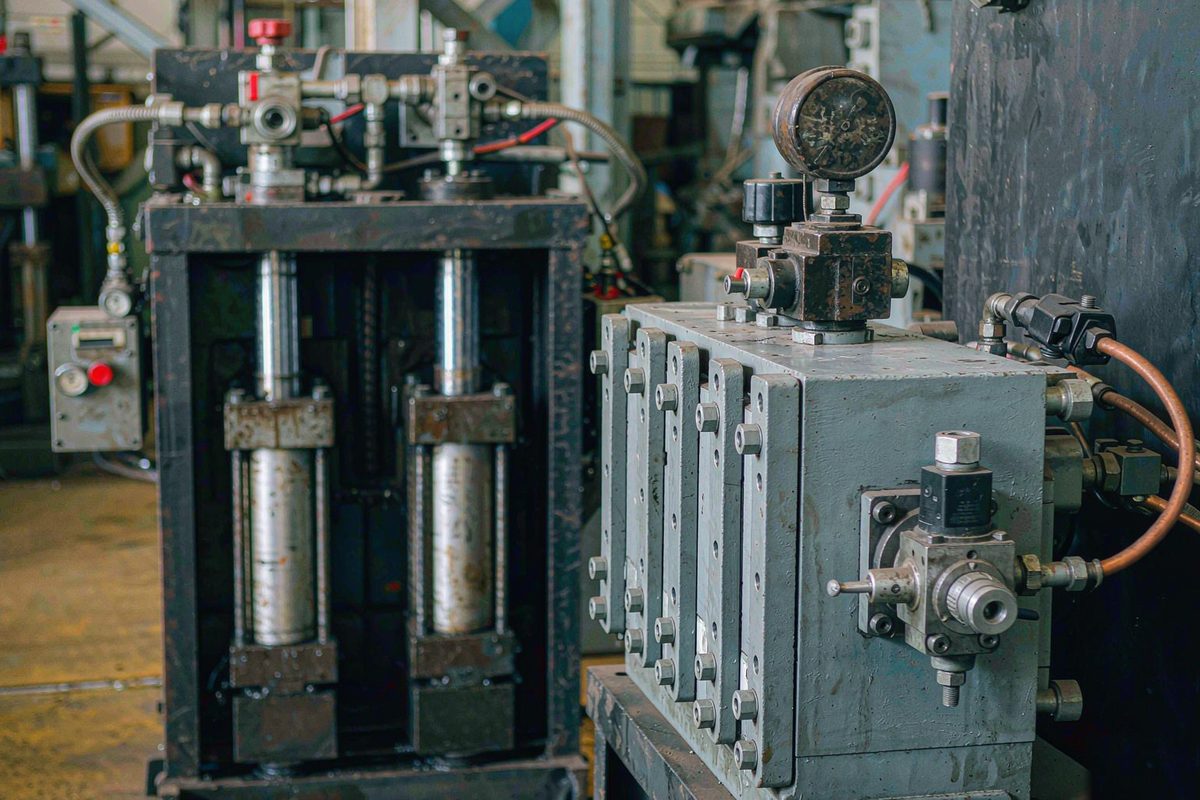

两台油缸推同一块横梁，要求全程同步，位置差不超过 0.5 mm。控制器里两路指令一模一样，阀也是一样的型号，装完跑起来横梁还是歪的——这是多缸同步最常遇到的局面。

现场的第一反应通常是去调分流阀，或者再加一个同步阀。调完确实能好一些，但过一阵又开始偏，负载一变偏得更明显。这篇把偏差到底从哪来讲清楚：开环回路里始终存在四类误差，它们不是没调好，是原理上补不掉。

位置同步和速度同步，不是一回事

多数现场争论都卡在这两个词上。速度同步指的是两缸在运动过程中速度一致；位置同步指的是任意时刻两缸的实际位置差都在允许范围内。

速度同步做得再好，也不等于位置同步。两缸速度误差只要不是零，位置差就一直在累积；等到行程末端才发现差出几十毫米，那时再同步已经来不及。反过来，位置同步的系统允许两缸速度有短暂差异，只要位置差随时被拉回来就行。

这一点直接决定选型方向：只靠分配流量的方案，本质上做的是速度同步；要保证位置量，回路里就必须有位置量。

分流阀、同步阀、齿轮分流器这类做法有个共同点：靠分配流量去逼近同步，回路里没有位置量参与。这四类偏差就会一直在，而且不属于"调试问题"。

分流阀的分配精度是一项出厂指标，常见量级是百分之几，而且是在额定流量、额定压差、油温稳定的条件下测出来的。偏离这些条件，分配误差会变大。按百分之几算，缸的行程如果是 800 mm，一次走完就可能差出十几毫米——这还没算上另外三类。

分流阀分的是流量，不是位置。两缸负载不一致时（偏心模具、横梁重心偏、台面摩擦不同），压力高的一侧流量减小、压力低的一侧流量增加。负载差越大走得越不齐，而且方向是固定的：负载大的那一路总是落后。

液压油不是刚体。封闭腔里的油在压力作用下体积会变，缸径越大、油柱越长，这种"弹性"越明显。两缸压力不同，压缩量就不同，位置也就不同。这部分偏差随压力变化而变，模具一换、工位一变，它跟着变。

缸的内泄漏、阀的中位泄漏、油温变化带来的黏度变化，都会让流量分配结果慢慢偏离。表现是：刚开机是齐的，跑一两个小时开始偏；夏天比冬天更明显。这类偏差的麻烦在于它会变——今天调好的参数，明天不适用。

有人会想：那就加一个比例阀，测出偏差去补。这个思路已经在往闭环方向走了，但只要回路里始终没有一路真实的位置量，补的量就只能靠估——按压力估、按时间估、按阀的开度估。估算的输入在变，补出来的量自然不准。

更现实的问题是：开环回路里没人知道现在到底差多少。差 0.3 mm 和差 3 mm，回路给出的响应是一样的，因为偏差这个量根本没有被测量过。没有偏差量，就没有反馈，也谈不上修正。

把两缸的实际位置接进控制器，回路就从"分配流量"变成了"控制位置"。改变的是三件事：

位置反馈进环以后，同步精度的含义也跟着变了：它不再取决于阀的分配精度，而取决于磁致伸缩位移传感器的分辨能力、各轴采样时刻的一致性、以及控制周期与液压响应的匹配。它本身的指标怎么读见精度三兄弟，各轴采样时刻怎么对齐见多轴同步校准，同步要求怎么定见误差预算怎么配。

把话说回来：分流阀不是没用，它便宜、简单、不依赖电控。同时满足这几条时，它够用：

一旦跨出这几条——换成偏心模具、要求 0.5 mm 以内、或者一个动作要走好几分钟——方案就得重新考虑。要不要直接上闭环，可以按什么场合不该用位移传感器里那几条边界反过来判断，多轴的时间预算见一根总线带几轴。

磁致伸缩位移传感器的安装方式按内置或外置分别考虑，装进油缸里的做法见液压缸位移传感器全解，外置时的支架与平行度要求见安装支架怎么搭才稳。信号走线较长时，屏蔽与接地的处理见屏蔽线单端还是双端。

分不清是速度问题还是位置问题，有个快办法：让两缸走一段、停一下，看停下后的位置差。停下后差值会慢慢回正的，是速度同步；停下后差值固定不动的，说明位置偏差已经固化在机械或标定里了。
同步误差的基线（各轴读数差随行程变化的曲线）建议存档。日后只需对比曲线形态有没有变，就能判断是哪一轴先劣化，与盯位置曲线看早期劣化的做法一致。
验收时别只在空载下测。空载、半载、满载三种条件各走一遍全行程——负载不对称那一类偏差，只在空载下测是看不出来的。
