液压缸位移传感器全解：内置式原理、接线、安装与参数设置一次讲清

液压缸是工业设备里最普遍的直线执行器，行程控制靠的就是装在缸上的位移传感器。这篇文章把液压缸位移传感器的原理、接线、安装和参数一次讲清。

一、原理：为什么选内置式磁致伸缩

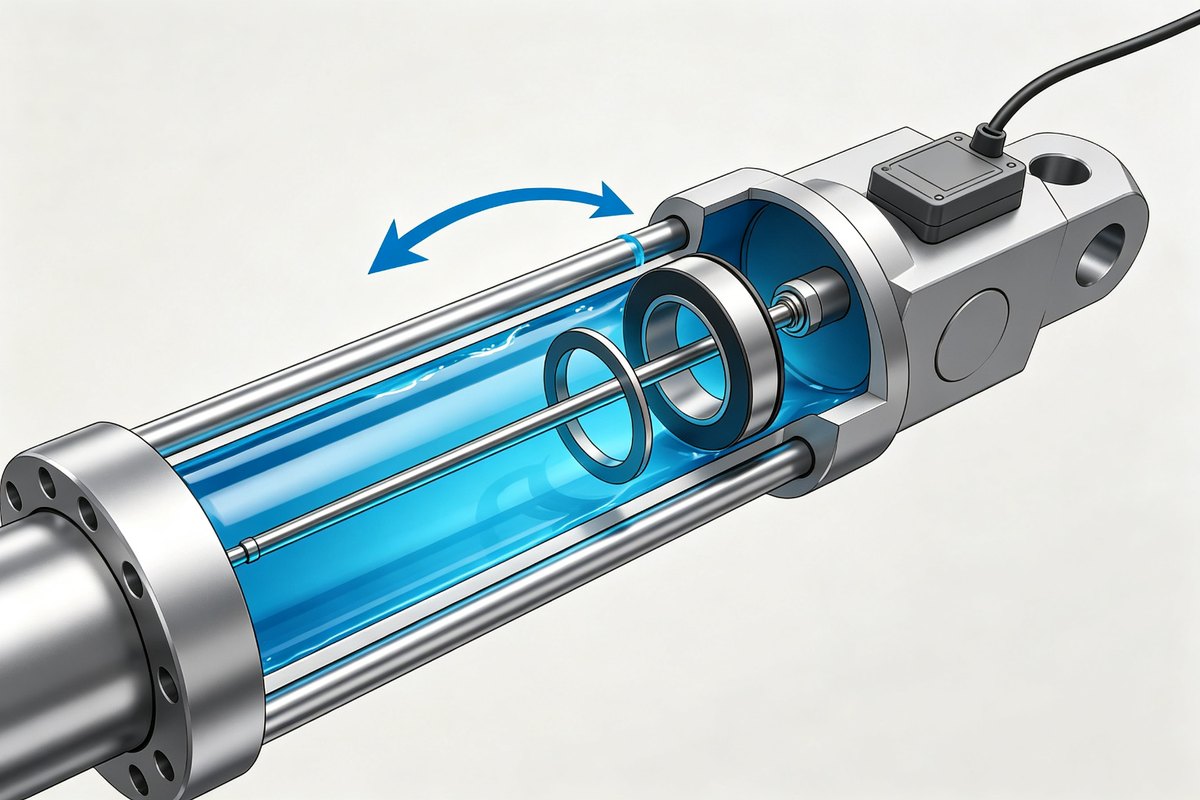

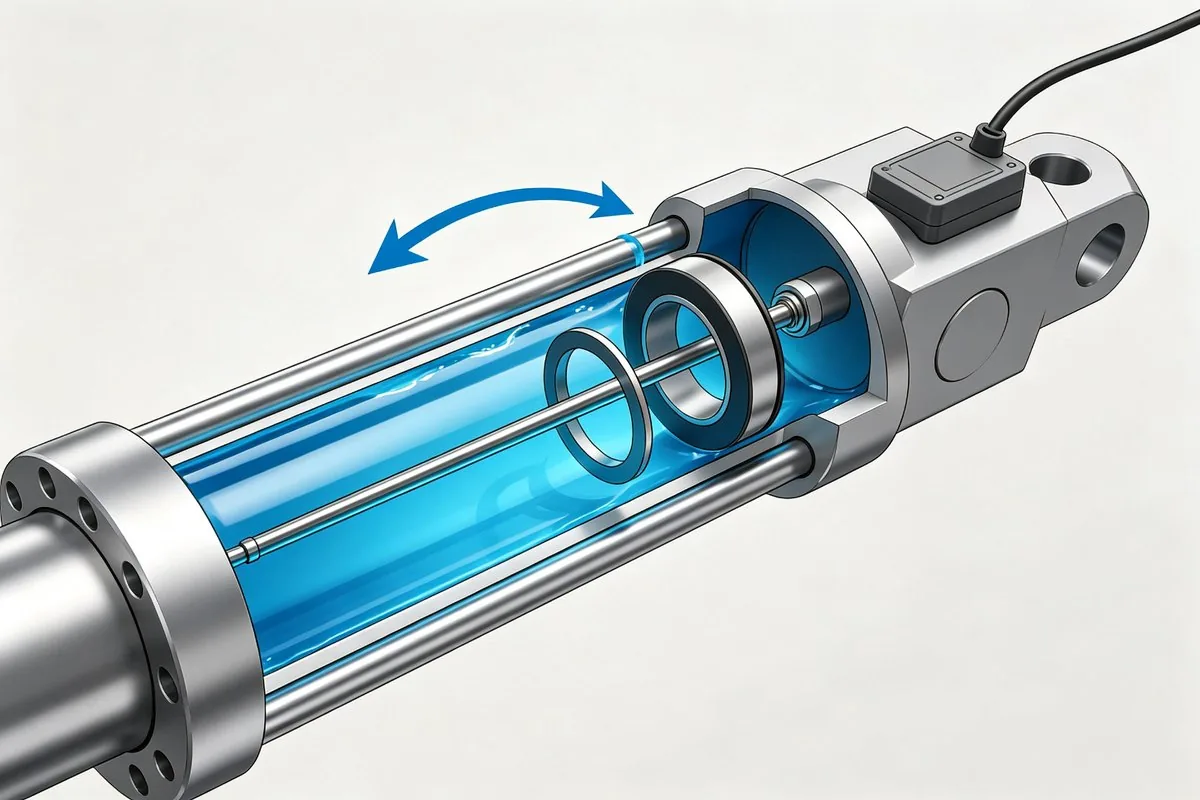

液压缸位移传感器的主流方案是磁致伸缩内置式：传感器杆从缸头伸进缸体，磁环固定在活塞上，活塞运动时磁环跟着走，电子仓发脉冲、按时间差算出磁环位置（原理详见本站磁致伸缩位移传感器原理图解）。三个优势让它成为油缸标配：

• 非接触：磁环和杆不接触，无磨损、寿命长；
• 直接测活塞：测的就是活塞位置本身，没有中间传动误差；
• 耐液压环境：杆体与液压油直接接触，密封和耐压由缸体结构保证。

二、接线：模拟量四线制、数字量按针脚

液压缸传感器的输出，两种主流：

1. 模拟量 4-20mA / 0-10V：四线制，电源一对、信号一对完全独立。接线时 +24V 接电源正、0V 接电源负，信号+ 接 PLC 模拟量输入、信号- 接输入负，屏蔽层控制器端单端接地。千万别把信号负和电源 0V 并线。
2. 总线型（SSI、CANopen、Profibus-DP、EtherCAT、Profinet）：按接头针脚图接线，针脚号、线色、屏蔽处理逐项对照。德敏哲全系列 DIN43650、M12、D60、D70 接头针脚见磁致伸缩位移传感器全系列接线图。

三、安装方法（四条铁律）

1. 杆要居中：传感器杆与缸体轴线同轴，活塞运动时磁环不磨杆、不别劲；
2. 磁环固定可靠：磁环与活塞用螺纹或卡环固定，防松处理，避免高速往复时移位；
3. 缸头密封到位：传感器从缸头引出处密封圈要装好，液压油渗漏会污染信号；
4. 先装磁环再装杆：闭口磁环必须从杆端套入，装配顺序别反。

四、参数表（以德敏哲油缸内置系列为例）

五、参数设置

• 模拟量：零点、满量程、方向三组参数按现场调，方法见本站磁致伸缩位移传感器安装调试；
• 总线型：节点地址、波特率、PDO 映射通过配置软件设，改完存 EEPROM，指令见CANopen位移传感器改参数；
• 换型注意：更换传感器时核对原型号的行程、输出、安装孔距，三者一致才可直接替换。

六、品牌怎么选

油缸位移传感器讲究可靠性和一致性：德敏哲（Germanjet）为进口品牌、专做磁致伸缩，内置式油缸系列（16/19 系列）在注塑机、压铸机、液压机行业应用成熟，中国区由易测电气授权经销，技术支持、交期和售后有保障。选型时把行程、输出、安装尺寸发给厂家，让厂家按工况推荐型号，比自己对着参数表猜更稳。
