注塑机位移传感器怎么用：三处电子尺位置、接线图与使用步骤

注塑机的锁模、顶出、射胶都要精确的位置反馈，这些位置就是靠位移传感器（行业里叫电子尺）测出来的。这篇文章讲清楚注塑机电子尺装在哪些位置、怎么接线、怎么用。

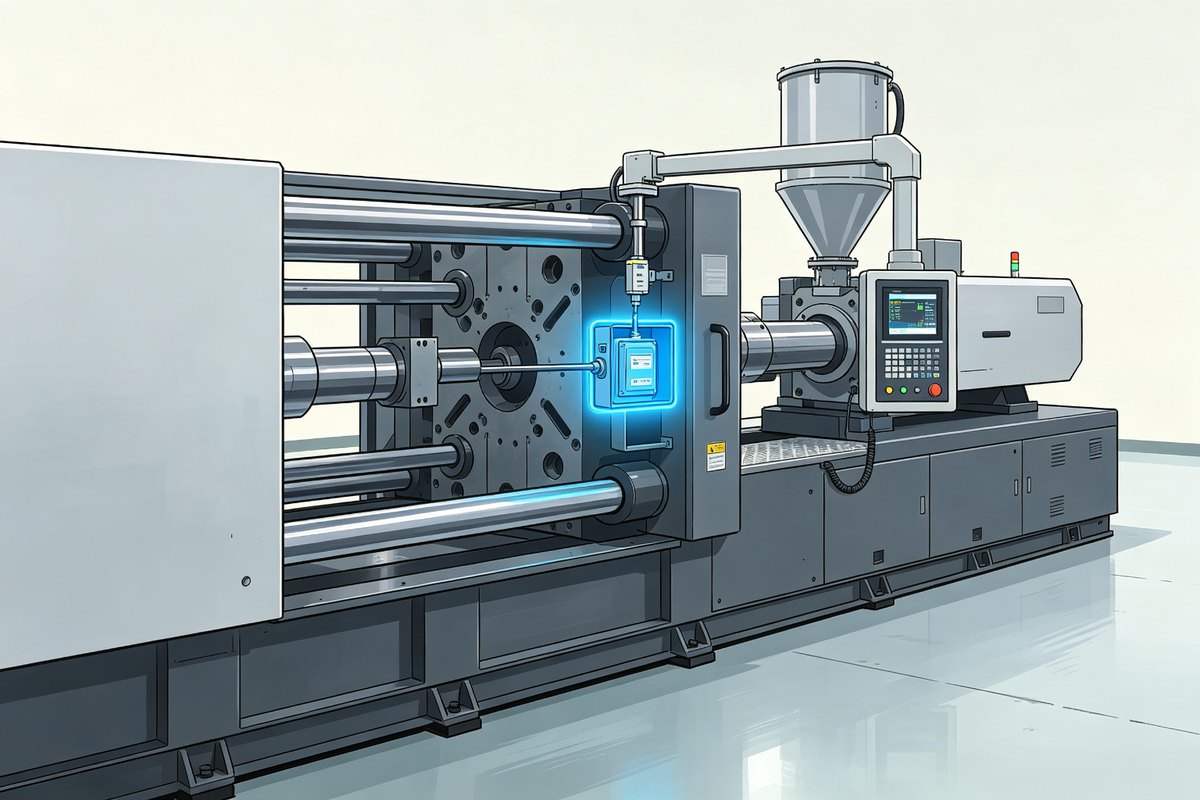

一、注塑机位移传感器装在哪

一台注塑机通常有三处行程要测：

1. 合模机构：测开合模行程，决定锁模位置和模具保护，这是最关键的一路；
2. 顶出机构：测顶出行程，控制制品顶出距离；
3. 射胶机构：测射胶行程（注射位置），配合压力控制注射量。

三处行程都不长（几十到几百毫米），但要求响应快、重复精度高、抗油污振动。

二、用磁致伸缩还是普通电子尺

传统方案用导电塑料电位计电子尺，便宜但有触点磨损，注塑机高频往复下寿命短、还怕油污。磁致伸缩位移传感器非接触、无磨损、抗污染，正成为注塑机（尤其全电动、全数码化机型）的升级方案：德敏哲外置杆式（17/18 系列）装合模机构，内置式（16/19 系列）直接进油缸。行程、输出选型方法见本站位移传感器选型方法。

三、接线图与接线要点

• 模拟量 4-20mA：四线制，电源一对、信号一对独立，+24V/0V 接电源，信号+/- 接 PLC 模拟量模块，屏蔽层控制器端单端接地；
• 总线型 CANopen/SSI：按接头针脚图接线，节点地址、波特率在配置软件里设，详见磁致伸缩位移传感器全系列接线图与CANopen位移传感器改参数；
• 多支电子尺少占节点：一台注塑机常用 7 支电子尺，CANbus 卡一张最多带 2 支，用数码 CANBus 集成模块可把 7 支收进 1 个节点，扫描快 7 倍——完整方案见本站注塑机多支电子尺怎么少占CANbus节点。

四、使用步骤（装机到投产）

1. 选型：按三处行程分别定行程、输出、安装形态；
2. 安装：支架固定、磁环对中、线缆留余量，避开加热圈和开合模冲击区；
3. 接线：按接线图接好，插头锁紧，屏蔽单端接地；
4. 上电调试：推动运动部件，确认读数连续变化；调零点（合模到底=0）、量程（开模到位=满量程）、方向；
5. 试运行：空循环几次，观察读数无跳变、无超量程后再带载生产。

五、注意事项（四条）

1. 磁环不能超行程硬撞，机械限位要可靠；
2. 电缆别和加热圈电源线捆一起，高温区用耐热线缆；
3. 油污、粉尘大的车间，传感器加防护罩；
4. 更换传感器时核对原型号行程、输出、安装孔距，装完必须重调零点量程。
