位移传感器信号线与动力线:分槽、间距与屏蔽接地做法
“信号线不要和动力线同槽”这句话在图纸上写了二十多年,现场照做的比例并不高。原因是它只说了不许,没说怎么做才算够:间距留多少、必须交叉时怎么办、屏蔽层到底接哪一端。这几个问题不落实,施工时只能凭感觉,凭感觉的结果就是改完还是跳。
干扰是从哪条路径进来的
变频器、伺服驱动器、大功率接触器在工作时,动力电缆周围会产生交变磁场。信号线与动力线平行敷设时,两者之间形成电容耦合和电感耦合,干扰电压直接叠加在模拟量回路上,或者把总线上的差分信号淹没。
磁致伸缩位移传感器的信号分两类,抗干扰能力差别很大:模拟量输出(4-20mA、0-10V)受影响最直接,表现为读数在小范围内持续抖动;数字总线输出(SSI、CANopen、Profibus、EtherCAT)表现为偶发丢帧、CRC 错误、通信中断。同样是干扰,两种输出的现象完全不同,排查方向也不一样。

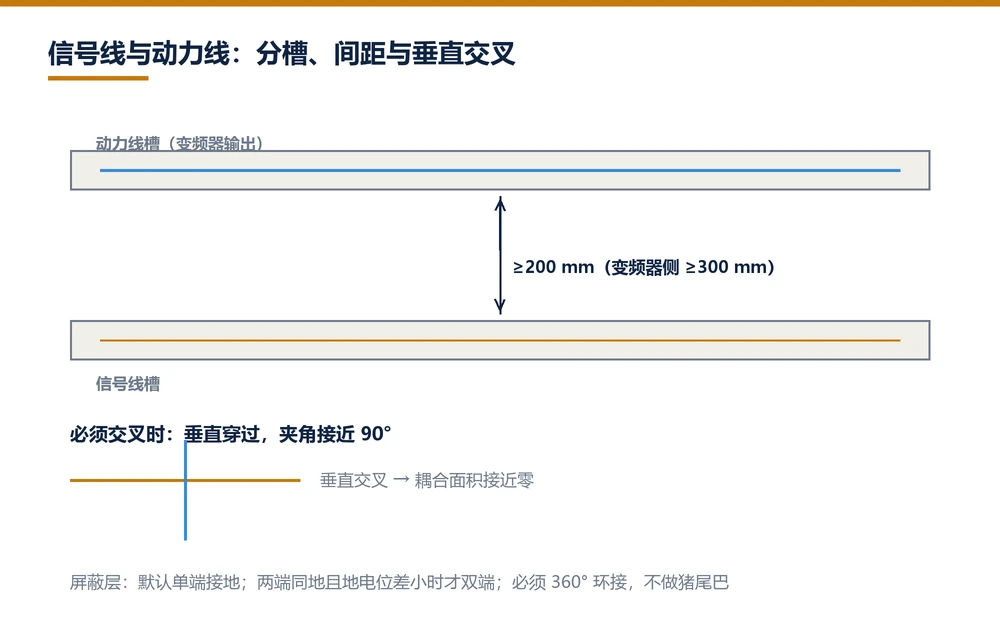

分槽:间距取多少才算分开
工程上常用的做法是分桥架或者分线槽敷设,两者间距按动力电缆的电压等级和电流大小定,一般场合保持 200 mm 以上,变频器输出侧这类高频大电流场合建议 300 mm 以上。做不到独立桥架时,至少在同一桥架内用金属隔板把两侧分开,隔板要接地。
有一点容易被忽略:间距说的是平行段。如果只是几十厘米的平行,影响有限;如果整条线槽平行走十几米,即使间距够,累积耦合也足以让模拟量抖起来。这种情况只能改路径,加磁环或者换屏蔽线都补不回来。
必须交叉时怎么过
信号线和动力线不可避免要交叉,此时应当垂直交叉,夹角接近 90 度。垂直交叉时两者的磁场耦合面积接近零,这是成本最低的处理方式。斜着 45 度交叉的效果比垂直差一截,能垂就垂。
交叉点不要在传感器本体正上方,尤其不要压在电子仓附近。电子仓内部是弱信号处理电路,是整条链路上最敏感的位置。
屏蔽层:单端还是双端
这是现场争议最多的一个问题,没有统一答案,取决于两端的接地条件。
单端接地是默认做法。屏蔽层只在控制器一侧接地,传感器端悬空。这样避免了地电位差在屏蔽层上形成环流,低频干扰抑制效果好,是大多数工业现场的稳妥选择。
双端接地在两种条件下才用:一是两端确实处于同一接地体、地电位差很小;二是现场存在高频干扰(变频器、射频源)且单端接地后仍无效。双端接地的风险是形成地环流,反而把干扰引进来,所以用之前要确认两端接地电阻和地电位差。
无论单端还是双端,有两条不变:屏蔽层不能当信号地使用,屏蔽层要 360 度环接而不是拧一根“猪尾巴”。猪尾巴接法在高频下等于没接。
改完怎么验证真的有效
改线之后不要只看“现在不跳了”,要做三步验证。
第一步,静态观察。设备停机、只给传感器和控制器上电,记录 10 分钟读数。模拟量输出的波动应小于标称分辨率的 2 倍,总线输出的错误计数应为零。
第二步,变频器启停试验。让现场所有变频器按正常工艺启停,观察读数是否随启停跳变。这一步是关键:静态时不跳不代表动态时也不跳,很多干扰只在特定频率下出现。
第三步,满行程往返。让设备走完整个行程,记录同一位置的读数一致性。干扰严重的场合,往返同一位置的读数会有明显差异。
三步都过,才算真的改好了。只做第一步就下结论,是最常见的返工原因。
线径与端子这两件小事
模拟量 4-20mA 回路对线径不敏感,但对接头质量敏感。端子压接不实、螺丝没拧紧,接触电阻变化会直接叠加成读数漂移,而且这种漂移跟温度相关,让人误以为是温漂。
总线回路则要注意线径与阻抗匹配。CANopen 推荐 120 Ω 特性阻抗的双绞线,SSI 用屏蔽双绞,线径过细会导致远端信号衰减、上升沿变缓,表现为通信距离达不到标称值。线缆选型要和波特率、总线长度一起算,单看线径不够。
常见问题
Q:信号线和动力线能不能同一个线槽
不建议同槽。必须同桥架时用金属隔板分开并接地,平行段间距保持 200 mm 以上,变频器输出侧建议 300 mm 以上。短距离平行影响有限,长距离平行即使间距够也会累积耦合。
Q:信号线和动力线必须交叉时怎么处理
垂直交叉,夹角接近 90 度。垂直交叉时磁场耦合面积接近零,是最省事的做法。不要斜着走,也不要把交叉点放在传感器电子仓附近,那是整条链路上最敏感的位置。
Q:屏蔽层一端接地还是两端接地
默认单端接地,屏蔽层只在控制器侧接,传感器端悬空,避免地电位差形成环流。两端处于同一接地体且地电位差很小时,或存在高频干扰且单端接地无效时,才考虑双端接地。
Q:改完接线怎么确认干扰真的解决了
三步验证:静态上电观察 10 分钟读数波动;让现场变频器按正常工艺启停,观察读数是否随启停跳变;设备走满行程,比较往返同一位置的读数一致性。三步都过才算改好。
