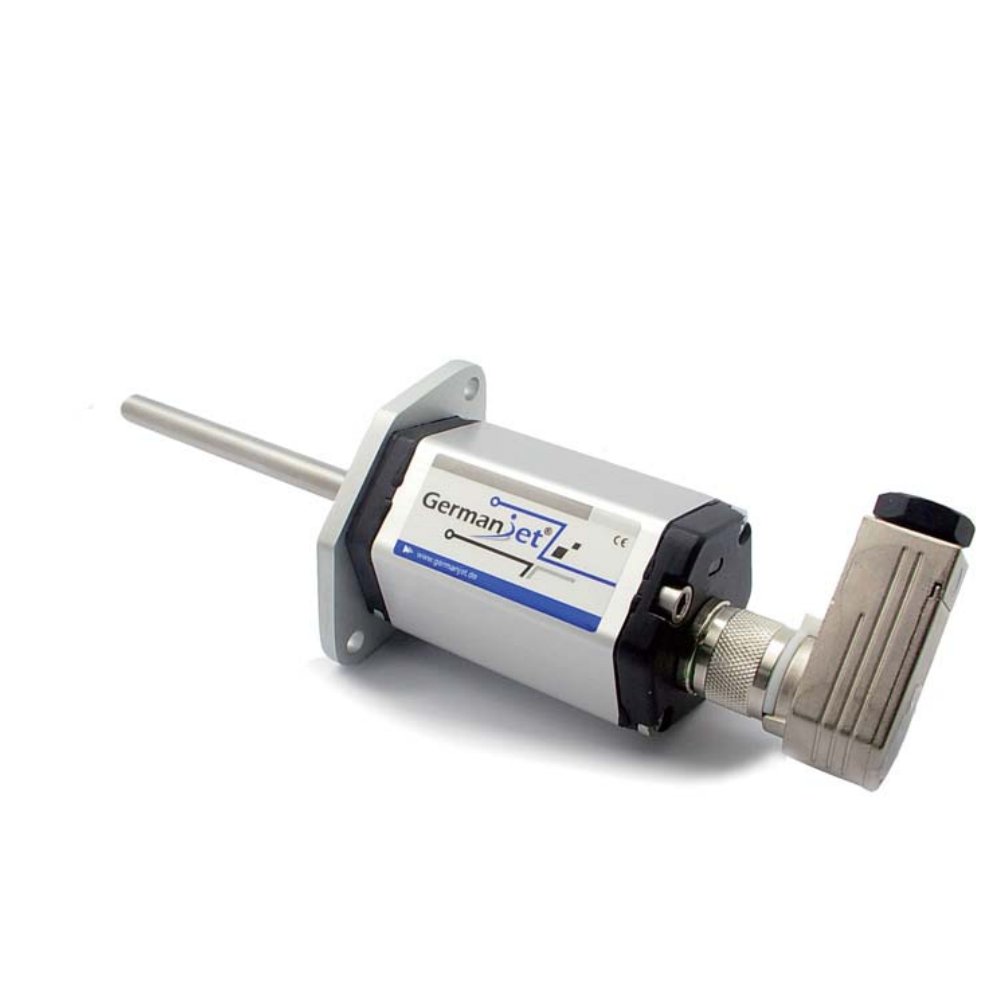

磁致伸缩位移传感器选型速查表：行程、精度、输出、防护一页配齐

选型磁致伸缩位移传感器，最怕在十几个系列里来回翻参数。这篇把 Germanjet 全系列核心参数压成一张速查表：行程、精度、输出信号、防护等级、定位一句话说清。耐压、缸盖接口、分辨率分系列写，不要把 16 的 530 bar、17 的 600 bar、19 内置的 300/600 bar 写成同一行。先看表锁定方向，再进对应产品页看详细规格。

内置式（液压缸内）速查

系列	量程	精度/分辨率	输出	防护 / 耐压 / 接口	定位
16 系列	50~7600mm	16位D/A 0.0015%（最小1μm）	160 电压 / 161 电流 / 162 SSI	IP67；工作350 / 峰值530 bar；缸盖Ø18G7	扁平电子仓，液压缸内置
17 系列	100~4000mm	模拟量分辨率无限（控制器A/D）；非线性<±0.02%FS（最小±90μm）	电压/电流/Start-Stop	IP65/IP67；工作350 / 峰值600 bar；缸盖M18×1.5	电子仓与耐压管可分离
19H	75~475mm	16位D/A	模拟/数字/总线	IP67；工作300 / 峰值600 bar	内置油缸，全不锈钢
16R/16T	75~2200mm	16位D/A	双/三路独立输出	IP67；工作350 / 峰值530 bar；Ø18G7	双/三重冗余，安全关键
16E	75~7600mm	16位D/A	单/冗余输出	IP68；峰值按16系列530 bar核	恶劣环境，耐盐雾
17EX	50~4000mm	同17模拟量口径	多协议（含总线）	IP67，本安防爆；350 / 600 bar；M18×1.5	Zone 0/1/2 危险区域

活塞杆内孔下限均为 ≥12.7 mm（测杆 Ø10）。Ø13 mm 是 17 系列缸盖通孔，不是活塞杆内孔。

外置式（杆式/导轨）速查

系列	量程	精度/分辨率	输出	防护	定位
12 系列	50~2500mm	120分辨率无限；121才是16位D/A	模拟电压/电流 + Start-Stop	IP65/IP67，不承压	壁厚控制伺服油缸顶端，DIN 43650
18 系列	50~4000mm+	模拟量分辨率无限；非线性<±0.02%FS（最小±90μm）	模拟 + Start-Stop	IP65/IP67，不承压	外置杆/导轨；四针电压型见接线红线
19P	125~4050mm	16位D/A	模拟/数字/总线	IP67	外置杆式，铝型材外壳
19D	75~475mm	16位D/A	模拟/数字/总线	IP67	分体式，电子仓远程布置
19F	2500~7600mm	模拟量16位D/A	模拟/数字/总线	IP67；前死区50/130 mm	柔性管，非铁磁导护管

移动液压速查

系列	量程	精度/分辨率	输出	防护	定位
13 系列	50~2500mm	按订货型号	电压/模拟/CANopen	IP68→IP69K	移动机械，抗振25g
13C	50~2500mm	按订货型号	0.1-4.9V 电压	IP68→IP69K	紧凑低功耗，电压输出
13R	75~450mm	按订货型号	双通道冗余输出	IP68→IP69K	冗余输出，安全关键

总线型速查（19 系列数字接口）

系列	协议	特点	接口
191	模拟量	16位D/A，双磁铁最短76mm	D60 6针 M12
192	SSI	绝对位置，8-32位	D70 7针
194	CANopen	DS-301，20-1000kbit/s	D60 6针
195	Profibus	DP，最高12Mbit/s	D53 双M12
197	EtherCAT	DC 同步，100Mbit/s	D56 串连
198	EtherCAT	单M12 8针集成	M12 8针
199	Profinet	RT/IRT，编码器Profile4.1	D56+M8

三步锁定系列

第一步：确定安装方式——液压缸内置选 16/17/19H，外置杆式选 12/18/19P/19D，超长行程选 19F，移动机械选 13 系列。第二步：确定输出——16 系列可选 160/161 模拟量或 162 SSI；模拟量也可选 191 或 12/18 订货号，总线按 PLC 协议选 194/195/197/199，安全冗余选 16R/16T/13R。第三步：按系列核对耐压与接口——16 为 350/530 bar + Ø18G7，17 为 350/600 bar + M18×1.5，19H 为 300/600 bar。详细参数进入对应产品页。
