GJ 195 PROFIBUS 磁致伸缩位移传感器：GSD 文件与模块选择

195 系列磁致伸缩位移传感器的 GSD 文件只有 187 行，比 EtherCAT 或 PROFINET 的描述文件短得多。但短不等于简单，里面几条是硬边界：速率上限、模块数量、字节排布。这几条在组态时看不出来，到现场才发现，返工代价不小。

这份 GSD 里能看出什么

文件开头就是身份信息，控制器导入后靠这几条认站、认型号。

项	文件里的值	作用
规范版本	GSD Revision 2	低于此版本的老主站可能读不全
识别号	0x04C3	主站按它把站归到这个型号，混牌子的总线上不能撞号
型号名	GJ 195 series	组态目录里显示的名字
订货号	GJ_195	与实物标签对应
站类型	DP 从站	不是 DP-V1，诊断按标准从站的方式读
最小从站间隔	1 个基准单位（100 μs）	与别的从站混跑时，轮询周期不能低于它
输入上限	60 字节	单站能送出的最大数据量
输出上限	8 字节	主站能下发的最多字节数
诊断长度	33 字节	读诊断时按这个长度取

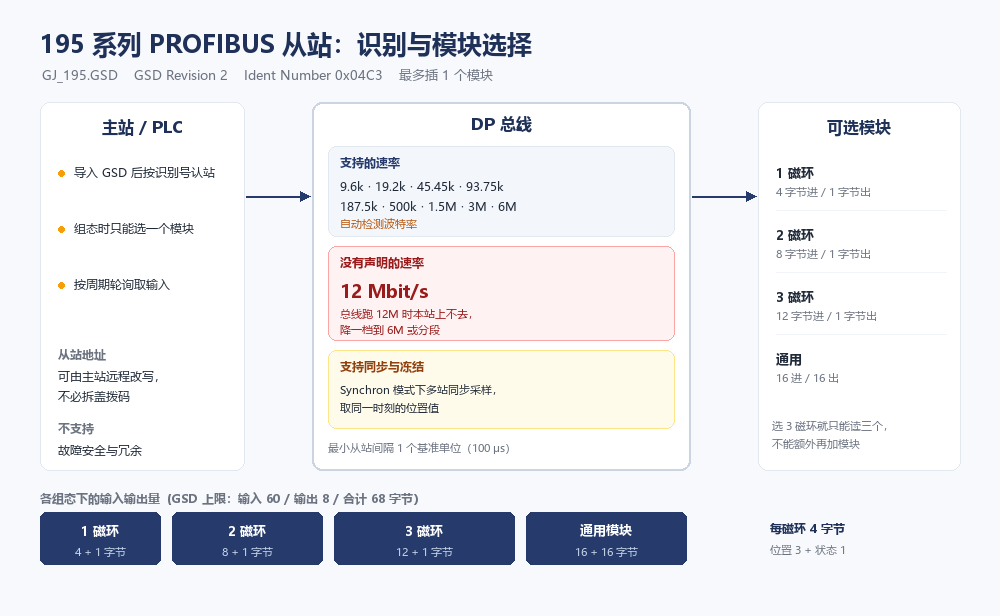

波特率支持里有一条硬限制

文件里逐档声明了支持的速率：9.6k、19.2k、45.45k、93.75k、187.5k、500k、1.5M、3M、6M，同时开着自动波特率检测。

往上没有 12 Mbit/s。这条要提前看：12M 在不少产线上是标配，主站和别的从站都支持，就这一台不声明，整条总线只能降到 6M 跑，节拍紧的产线上会影响主站扫描周期。

要么确认总线上没有踩到 12M，把网络速率定在 6M 及以下；要么单独分段，段内跑 6M，段间用中继器接回主网。后者更贵，只在 12M 是硬需求时才值得。

文件还声明了支持主站远程改写从站地址。现场换件不必拆盖拨码，主站侧改一次就行。

一次只能插一个模块

文件里模块数量上限是 1，组态时只能选一个模块插在槽里，不能叠着来。

模块	输入	输出	适合
1 磁环	4 字节	1 字节	单点位置检测
2 磁环	8 字节	1 字节	两个位置同轴测
3 磁环	12 字节	1 字节	三点位置，行程长或多工位
通用	16 字节	16 字节	需要双向数据时用

选 3 磁环就是 12 字节进、1 字节出，没有余量再加别的功能。选型前把要读的位置点数算清楚，事后想加只能换模块重新组态。

通用模块声明 16 字节输出，超过文件里 8 字节的单站输出上限，实际以主站接受的配置为准。

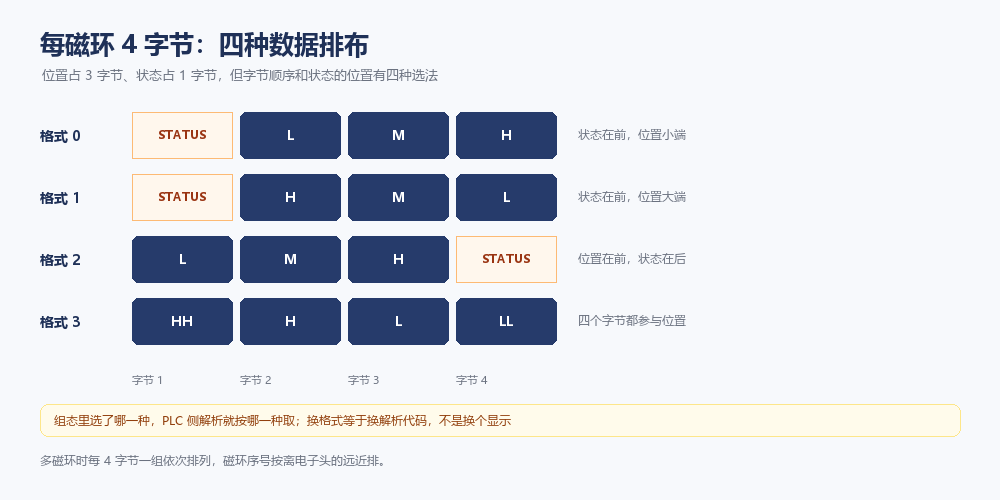

每磁环 4 字节，状态字节的位置有四种排法

每个磁环占 4 字节：位置 3 字节、状态 1 字节。文件给了四种排布，组态界面上是一个下拉选项。

四种排法的实质差别只有两条：状态在第几位、位置的高低字节谁在前。看着是格式问题，落到 PLC 侧就是取数代码怎么写。

选了格式 2、代码却按格式 0 取，后果不是数值差一点，而是把状态字节当成位置参与运算，读数跳到一个离谱的大数——而且随状态变化才跳，平时看着正常。这类故障最难查，因为现象不连续。

还有更安静的一种：格式改了、参数也下载了，PLC 取数逻辑没跟着改。传感器侧一切正常，主站侧读出来是错的。换格式等于换解析代码，不是换个显示位。

多磁环时每 4 字节一组依次排开，序号按离电子头的远近排。三个磁环就是 12 字节，排法对三组同时生效，不能一组一个格式。

参数里三个会改数据结构

用户参数一共 10 字节，界面上能调的有六项。其中三项不只是改数值，会改变数据怎么被理解。

数据格式：就是上面那四种排布，改它等于改解析方式。

测量方向：Normal 与 Reverse 两档，和机械安装方向是两件事。机械调头装、参数里又选 Reverse，就是双重反转，读数看着正常却和图样基准端对不上。现场更省事的做法是机械不动，只改这一项。

错误处理：四档，管的是磁环丢失或读数无效时输出什么——可以单点归零、全部归零，也可以保持旧值。这一项对安全逻辑影响大：归零会让上位机看到一个合法的零，保持旧值会让它以为位置没动，两种都可能被当成正常信号。选之前先想清楚上位机怎么判断异常。

其余三项是数值型的：分辨率六档（5、50、100、200、500、1000 μm）、同步方式（Unsynchron 或 Synchron）、测量周期（300 到 10000，出厂默认 2000）。

分辨率跟着行程走。几百毫米的行程选 1000 μm 档，一个计数就是一毫米，细调时只会觉得尺子不准，其实是精度在组态里被扔掉了；反过来十米行程用 5 μm 档，计数范围不够。

同步模式这块，文件里同时声明了同步与冻结。多站取同一时刻的位置选 Synchron，单站测量保持 Unsynchron 就好——同步需要主站下发同步报文，没配全反而让刷新更不稳。

现场几个坑

现象	大概率原因	怎么处理
总线跑 12M，这台站上不去	文件里没声明 12Mbit/s	整段降到 6M，或单独分段
组态里想加第二个模块加不上	模块数量上限就是 1	换更合适的模块重新组态
读数偶尔跳到离谱大数	数据格式与 PLC 取数逻辑不一致	核对格式档位，同步改取数代码
换了格式，主站读出来还是错	只下载了参数，程序没改	参数与解析代码一起改
磁环丢失后上位机以为停在原位	错误处理选了保持旧值	按上位机判断异常的方式重选
多站同步时刷新忽快忽慢	选了 Synchron 但主站没下发同步报文	单站用 Unsynchron，或补齐同步配置

最后一条多说一句：同步模式不是选了就更好。它依赖主站按时广播同步报文，总线上只要有一台从站拖慢循环，同步就会失步，表现是刷新不均匀。只有一个位置点要读时，Unsynchron 更省事也更稳。

一句话总结

PROFIBUS 的 GSD 短，但每条声明都是硬边界：速率到 6M、模块一个、排布四种。选型时确认清楚，调试就只剩参数对齐；现场才发现的，成本远高于换个模块。

这一篇只对着文件讲数值。存量产线要不要接 Profibus，看的是195 的存量产线接入要点；GSD 怎么导、从站怎么挂看GSD 导入与从站挂载；现场掉站，看终端电阻与分段定位。如果还在几种总线之间比，199 的 PROFINET 版本可以对照。
