数码模拟(D/A)转换模块
配 Start-Stop 输出电子尺，0-10V 模拟量输出，起止点在线可编程
Germanjet德敏哲数码模拟(D/A)转换模块（DAM）主要配合 Start-Stop 信号输出的 1830 数码电子尺使用，专为干扰较严重的现场设计。日常作业环境里，模拟信号长距离传送很容易受影响，传送线质量、周边设备配置和接线安装环境都会左右模拟信号质量。电子尺以 Start-Stop 数位脉冲输出实时位移信号，送到装在电控箱内的模块解码，再转化成 0-10V 电压送到控制器的标准模拟输入。模块内置专用的 24V 电压过滤与稳压系统，给位移测量提供一套完整的供电方案，免除了机台上因共用 24V 供电所带来的不稳定电压干扰。此方案不用改动现有设备配置与控制电脑、配线，所得的位移读数也更能媲美现场总线的效果。

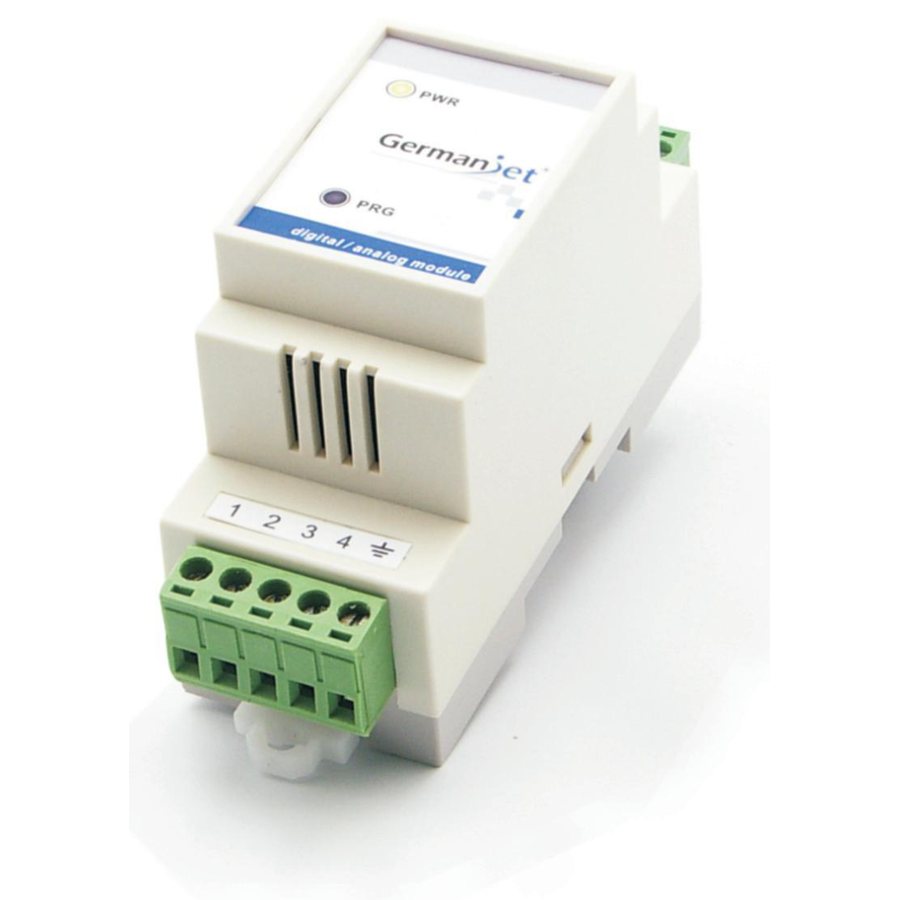

产品概述
Germanjet德敏哲数码模拟(D/A)转换模块（DAM）是配合 Start-Stop 信号输出的 1830 数码电子尺使用的信号转换模块。电子尺把实时位移信号以数码格式传送到安装在电控箱内的模块进行解码，然后转化成 0-10V 电压再送到控制器的标准模拟输入。
模块内置专用的 24V 电压过滤和稳压系统，为位移测量提供最完整的供电方案，解除了机台上因共用 24V 供电所带来的不稳定电压干扰而产生的不稳定读数。此方案不用改动现有设备配置与控制电脑和配线，而所得的位移读数更能媲美采用现场总线的效果。
模块专为干扰较严重的环境而设计：模拟信号传送容易受到干扰，传送电线质量、周边设备配置和电线安装环境都会大大影响模拟信号传送。DAM 模块把转换环节放进电控箱，用数码方式传输原始信号，从源头避开了模拟长线传输的干扰问题。
模块提供简易的零点及终点设置功能，只要把磁铁移动至所需的零点及终点位置，并使用 PRG 键即可实现现场设置；模块也能替单磁铁输出传感器提供这一功能。模块 LED 显示火号表示无电源供应、亮起表示正常运作，并以不同闪烁频率指示编程模式与错误状态。
工作原理
数码电子尺以 Start-Stop 数位脉冲输出位移信号，DAM 模块接收后进行解码，再通过 16 位 D/A 转换器把位移量转成 0-10V 标准模拟电压。模块内置 24V 电压过滤与稳压系统，为位移测量提供完整供电方案。位移传感器的起点与终点输出电压可在线编程，用模块上的 PRG 键即可在现场完成零点与终点标定，无需送回工厂。模块还提供控制电脑报警程序设计：一旦检测不到位移磁铁、传感器与模块接线中断、传感器出现故障或模块输入界面出现问题，模块便立刻输出 10V 作为警报讯号，可在控制电脑用作故障警报触发输入。
典型应用
技术规格
| 订货编号 | 1800 951 021 |
|---|---|
| 输出 | 电压 0-10V 输出 |
| 输入 | 开始 / 停止 数位脉冲 |
| 测量数据 | 直线位移 |
| 在线编程 | 位移传感器的起点和终点输出电压，可在线编程 |
| 分辨率 | 16 位 D/A，0.0015%（最小 1μm） |
| 重复精度 | 满量程的 < ±0.001%（最小 ±2.5μm） |
| 非线性度 | 满量程的 < ±0.01%（最小 ±40μm） |
| 更新时间 | 0.5ms（1200mm 以内）/ 1.0ms（2400mm 以内）/ 2.0ms（4800mm 以内）/ 5.0ms（7600mm 以内） |
| 供应电源 | +24Vdc（20.4 – 28.8Vdc） |
| 输入保护 | 极性保护至 −30Vdc，过压保护至 36Vdc |
| 用电量 | 100mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC 地端对机器接地端） |
| 工作温度 | 0 – 55℃，不能结露 |
| EMC 测试 | 放射 EN61000-6-3，抗扰 EN61000-6-2，EN61000-4-2/3/4/6 |
| 重量 | 0.25kg |
| 外形尺寸 | 36 × 90 × 58 mm（宽 × 高 × 深） |
型号与输出信号
尺寸图与接线图
数码模拟(D/A)转换模块 · 产品说明与标准规格

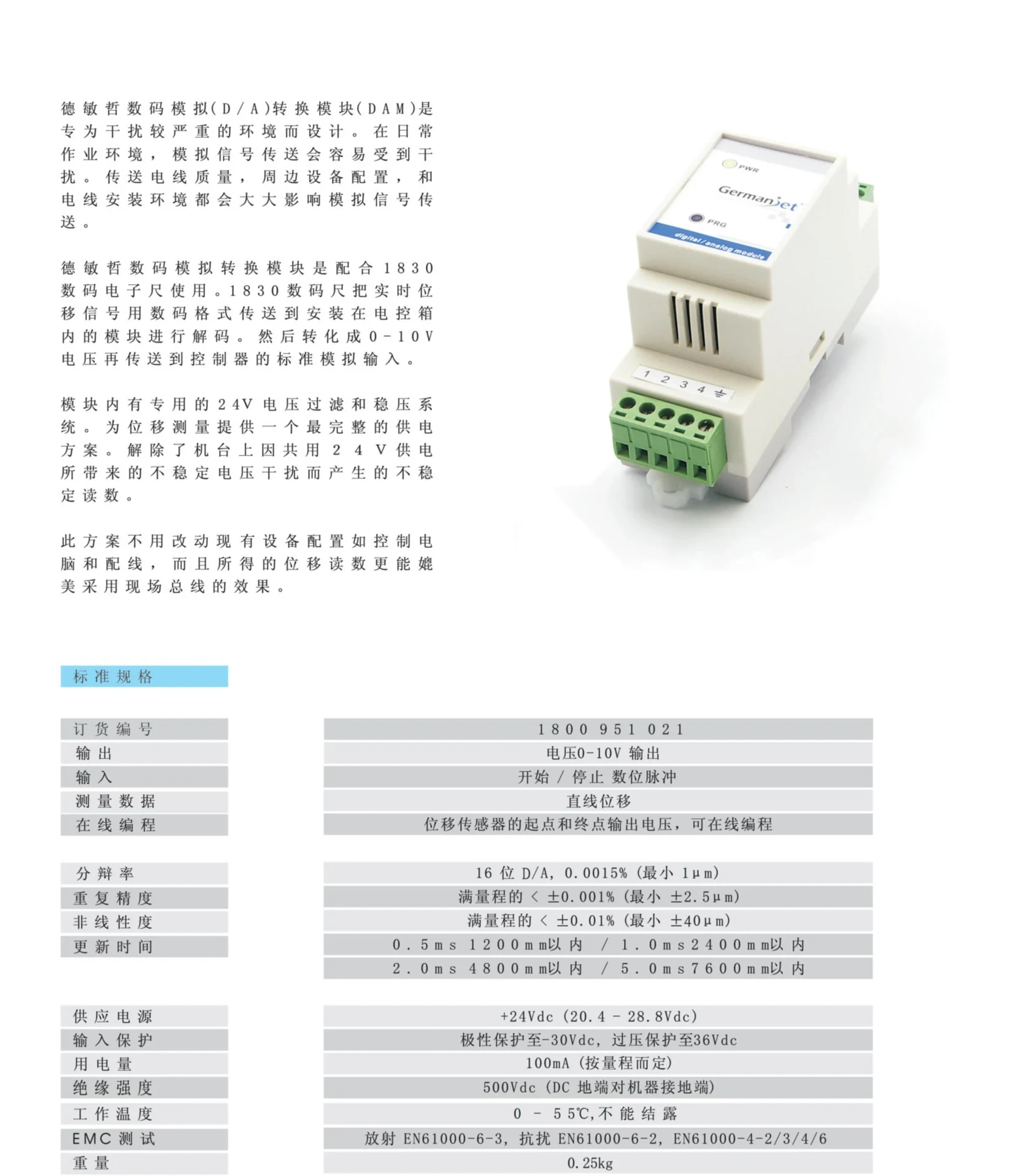

产品简介、实物图与标准规格表（含 D/A 精度、供电、EMC 等全部参数）
数码模拟(D/A)转换模块 · 接线图与外形尺寸

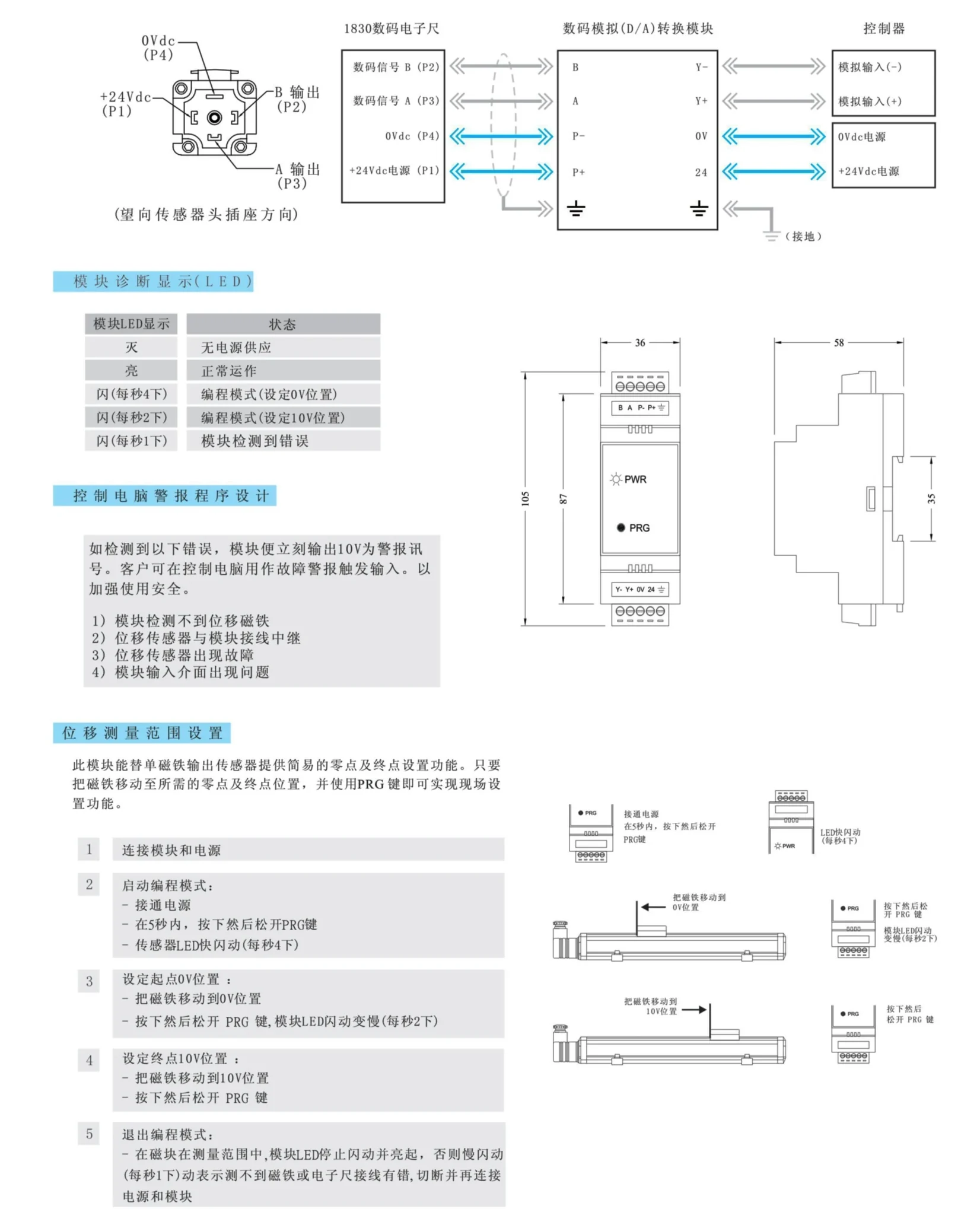

接线图（1830 数码电子尺 → 模块 → 控制器）、模块诊断显示、控制电脑报警程序设计、外形尺寸图与 PRG 键编程步骤
使用注意事项
- 本模块须配合 Start-Stop 信号输出的 1830 数码电子尺使用，不能单独完成位移测量。
- 接线定义（望向传感器头插座方向）：传感器插座 — P1=+24Vdc 电源 / P2=B 输出（数码信号 B）/ P3=A 输出（数码信号 A）/ P4=0Vdc；模块接线端子 — A=数码信号 A / B=数码信号 B / P+=+24Vdc 电源 / P−=0Vdc；输出侧 Y+=模拟输入(+) / Y−=模拟输入(−)；24=+24Vdc 电源 / 0V=0Vdc 电源。
- 供电为 +24Vdc（20.4 – 28.8Vdc），极性保护至 −30Vdc，过压保护至 36Vdc。请勿接反或超压。
- 模块内有专用的 24V 电压过滤和稳压系统。机上共用 24V 供电时应确认电压稳定，避免引入干扰导致读数不稳。
- 工作温度 0 – 55℃，不能结露。安装位置须在电控箱内，避免油污、水汽与金属粉尘直吹。
- 位移测量范围设置步骤：① 连接模块和电源；② 启动编程模式 — 接通电源，在 5 秒内按下然后松开 PRG 键，传感器 LED 闪动（每秒 4 下）；③ 设定起点 0V 位置 — 把磁铁移动到 0V 位置，按下然后松开 PRG 键，模块 LED 闪动变慢（每秒 2 下）；④ 设定终点 10V 位置 — 把磁铁移动到 10V 位置，按下然后松开 PRG 键；⑤ 退出编程模式 — 在磁铁在测量范围中时模块 LED 停止闪动并亮起，否则慢闪动（每秒 1 下）表示测不到磁铁或电子尺接线有错。
- 模块 LED 状态：火=无电源供应；亮=正常运作；闪（每秒 4 下）=编程模式（设定 0V 位置）；闪（每秒 2 下）=编程模式（设定 10V 位置）；闪（每秒 1 下）=模块检测到错误。
- 控制电脑报警程序设计：如检测到以下错误，模块便立刻输出 10V 为警报讯号，客户可在控制电脑用作故障警报触发输入，以加强使用安全 —— ① 模块检测不到位移磁铁；② 位移传感器与模块接线中断；③ 位移传感器出现故障；④ 模块输入界面出现问题。
- 接线请使用高抗干扰专用线（订货编号 1800 951 023），避免与动力线平行走线。
价格说明
数码模拟(D/A)转换模块价格随数量与配套线材而定。请提供电子尺型号、量程与控制器模拟输入规格获取报价。
