19 系列 CANopen 位移传感器通讯范例：EMCY、PDO 与 SYNC 四类报文

把 CANopen 磁致伸缩位移传感器接到控制器上，光知道"它支持 CANopen"是不够的。上电之后谁先说话、每帧里装的是什么、控制器该回什么，都得按行规来。这篇文章把 19 系列 CANopen 传感器的通讯过程拆成四类报文，按单磁块、双磁块，同步、异步四种接法，一条一条对清楚。

下面的帧序取自 Germanjet 德敏哲 19 系列 CANopen 型（194）的实际通讯过程。同品牌同系列可以直接照搬；跨品牌要以对方的 EDS 与手册为准。

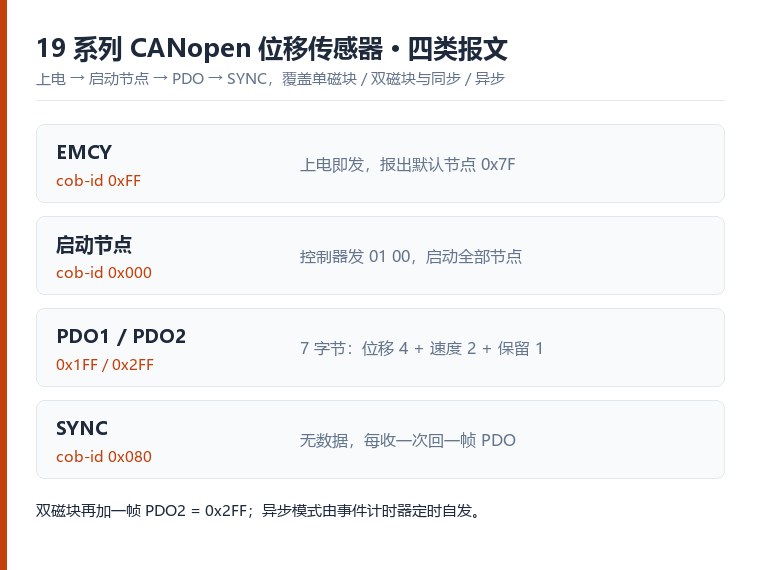

一、上电头三帧：EMCY、启动节点、PDO1

先记住整条流程。传感器一上电，会立刻发出一帧 EMCY，cob-id 是 0xFF。这一帧的意义是告诉控制器"我在这里"，同时亮出它的默认节点地址：0x7F，也就是十进制的 127。接下来控制器要发"启动节点"报文，cob-id 是 0x000，数据两字节 01 00——01 表示启动，00 表示所有节点。也可以发 01 7F，只启动 0x7F 这一个节点。

传感器收到启动节点后，会回一帧 PDO1，cob-id 是 0x1FF，数据 7 字节：前 4 字节是位移，中间 2 字节是速度，最后 1 字节是保留的 00。位移和速度都是低位先发（LSB first），比如收到 03 83 00 00，实际数值是 0x00008303，十进制 33539。分辨率按 0.005mm 算，就是 33539 × 0.005 = 167.695mm。

二、EMCY 里到底报了什么

上电那一帧 EMCY 是空的，只表示"我上电了"。真正的报警在后面：设备内部错误状态一变化（错误出现，或者错误消失），都会补发一帧，8 字节，结构固定。

字节 0~1：标准错误码。
字节 2：错误寄存器，和对象 0x1001 同一个值——0x00 无错、0x11 通信错、0x05 主电压错、0x81 传感器错，复合故障按位叠加。
字节 3~7：厂商自定义区。

错误码	含义	现场通常是什么
00 00	无错误	复位后的正常帧
50 00	设备硬件（磁环未检测到）	磁环掉、偏出有效量程、没装磁环
81 00	通信错误	总线干扰、终端电阻缺失
31 00	主电压错误	供电低于或高于允许范围
81 30	生命期错误	开了节点守护，主站没按时轮询
63 00	数据集错误	参数区校验失败，需重新配置
81 20	节点进入 CAN passive	发送错误计数过高，总线质量差

现场最常撞到的是 50 00 和 81 30。前者八成不是电子故障，是磁环位置不对；后者基本是主站把守护打开了却没发远程帧，设备等不到轮询就判定链路断了，随后停发 PDO——表现成"读了几秒突然没数"。

三、同步和异步在这里分叉

同步接法：传感器进入启动状态后，会回应控制器发来的 SYNC 报文。SYNC 的 cob-id 是 0x080，没有数据。每收到一次 SYNC，传感器就回一帧 PDO。控制器只在初始化时发一次"启动节点"，之后全靠 SYNC 驱动，读多少帧由你说了算，节奏完全可控。

异步接法：传感器收到"启动节点"后进入启动状态，之后会定时自发 PDO，不需要 SYNC。想让它多快发一帧，靠的是 CAN 事件计时器——那组参数怎么改，另有一篇文章讲，这里不展开。

四、磁块与 COB-ID：最多四路

双磁块时道理一样，只是多一帧。设备最多支持四个磁块，一个磁块占一个 TPDO，COB-ID 按 0x100 递增。

磁块	默认 node 0x7F 时的 COB-ID	通用算法（node = N）	数据长度
磁块 1（TPDO1）	0x1FF	0x180 + N	7 字节
磁块 2（TPDO2）	0x2FF	0x280 + N	7 字节
磁块 3（TPDO3）	0x3FF	0x380 + N	7 字节
磁块 4（TPDO4）	0x4FF	0x480 + N	7 字节

每帧结构相同：前 4 字节位移、中间 2 字节速度、最后 1 字节限位状态（bit0~3 对应四个限位开关）。同步接法下，一次 SYNC 会按磁块顺序把这几帧一起带出来；异步接法下，各帧按自己的事件计时器定时发。一支传感器读多个位置，靠的就是这几帧分开走。多磁块与 8 字节帧限讲的是分配 PDO 时的取舍。

位置是 32 位有符号数。零点设在行程中段、或者磁块走在负方向时，高位全是 1，按无符号解会得到四十几亿的读数——不是传感器坏了，是符号没处理。步长同样别写死：0x6501 给的是当前实际测量步长，单位 0.001 µm。

五、现场容易忽略的四个细节

默认节点地址是 0x7F。如果总线上挂了多支传感器，记得先给每支改独立地址，别让它们都停在 0x7F 上打架。
启动节点报文只在初始化时发一次。之后同步模式只用 SYNC，别每周期都补发，补了也不多余，但没必要。
位移换算先确认分辨率。示例按 0.005mm 算，实际以订货代码为准；同样的原始值，分辨率不同，位置就不同。
PDO 里带的是位置和速度两样东西。只要控制器需要速度反馈，这一帧已经给了，不用另开通道。

六、帧对不上时怎么反查

具体某帧对不上时，先用 EMCY 和 PDO 的 cob-id 反查节点地址：EMCY 的 ID 减 0x80、TPDO1 的 ID 减 0x180，算出来都是 node。总线上只有一支设备时，这一招最省事。

电子头上两颗 LED 是更快的入口，不用任何工具就能判断到哪一步：

绿灯	红灯	含义
灭	灭	没有供电
灭	亮	启动失败
亮	灭	正常工作（磁环在有效量程内、供电正常）
亮	亮	磁环未检测到或已丢失
闪	闪	供电接近上下限，仍能工作但需要纠正

灯亮红的同时总线上会跟一帧 50 00 的 EMCY，两边对得上就说明问题在磁环侧，不用再去翻报文。
