磁致伸缩位移传感器能测角度吗：旋转测量不适用的三个原因

先给结论：磁致伸缩位移传感器测不了旋转角度，它测的是一条直线上的位置。这不是配置问题，也不是选错型号，而是原理层面就不成立。现场偶尔有人拿它去测阀门开度、转台角度，最后读数乱跳，回头怀疑传感器坏了，真正的原因是用错了对象。

它测的是长度，不是角度

磁致伸缩位移传感器由三件东西组成：一根封在不锈钢管里的波导丝、一个套在测杆外面能沿杆滑动的磁环、以及一端的电子仓。波导丝通入电流脉冲，与磁环的磁场相遇时在丝上产生一个扭转波，波沿着丝传回电子仓，计时器算出往返时间，换算成磁环到电子仓的距离。

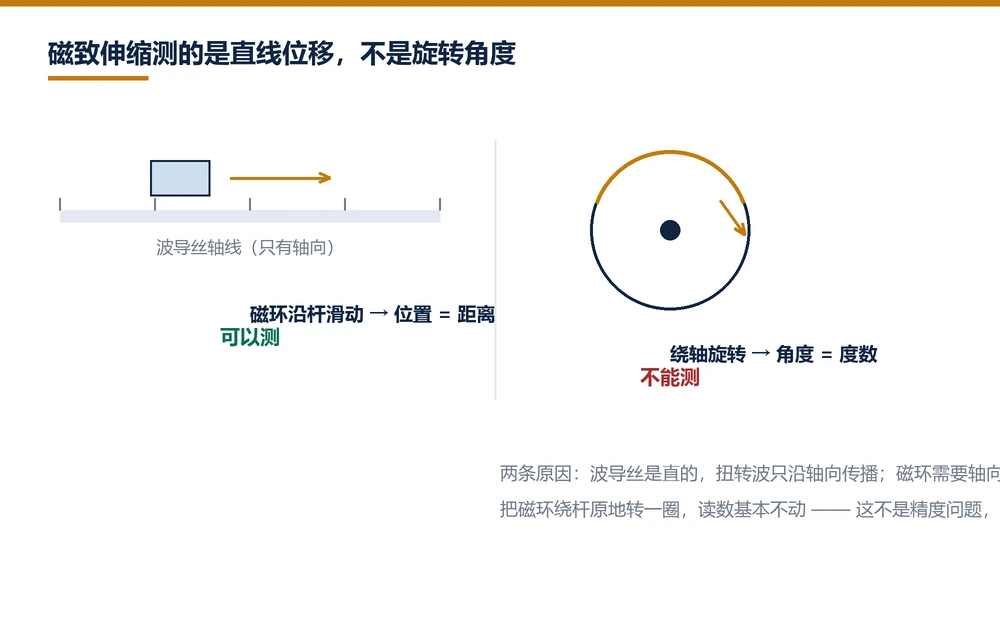

整套测量依赖一个前提：磁环沿着杆走，距离是一个一维量。角度测量需要的是绕轴转了多少度，量的对象完全变了。

转起来测不了：三个绕不过去的原因

第一个原因，波导丝是直的。波导丝被固定在测杆轴线上，它只有轴向，没有圆周方向。位置读数定义为“从电子仓端头算起多少毫米”，跟旋转没有任何映射关系。

第二个原因，扭转波沿轴向传播。磁环磁场与电流脉冲作用产生的扭转波，只沿丝的长度方向跑。如果磁环绕轴转动，磁场方向跟着转，产生的机械波仍然是轴向那一束，波回传的时间取决于磁环在杆上的轴向坐标，不取决于转角。把磁环原地转一整圈，读数几乎不动。

第三个原因，磁环需要轴向环形磁场。标准磁环是径向充磁的环形磁铁，装上去时磁场穿过测杆轴线。这个磁场构型是为“沿杆滑动”设计的。真要做角度，就得让磁环绕着传感器轴线转动，此时磁环相对测杆的姿态每转一点就变一次，磁场与波导丝的耦合强度随角度起伏，输出会随着转角周期性波动，看上去像干扰，实际是原理失效。

把这三条放在一起，结论很清楚：不是精度不够，是测量对象不匹配。任何厂家都一样，这跟品牌无关。

确实要测角度时，四个替代方案

工况摆在那里，角度总得测。按现场实际用过的情况，四条路可选。

方案一：旋转编码器。增量式或绝对式，直接装在转轴上，测的是转角本身。精度和分辨率都够，缺点是对安装同轴度要求高，编码器本体怕水怕尘，选型时防护等级要按现场定。

方案二：拉线位移传感器加转角机构。把角位移通过一段连杆和钢缆转成直线位移，再用拉线传感器测长度。优点是可以复用现有直线传感器，缺点是中间机构有间隙和回程误差，重复精度会打折扣，适合对精度要求不苛刻的开度指示。

方案三：倾角传感器。测的是相对水平面的倾角，不是整圈角度。适合臂架、平台、翻板这类只在小角度范围内变化的场合，测量范围一般不超过 ±90 度。

方案四：磁致伸缩测直线、机构转角度。如果一台设备既要测行程又要测转角，常见做法是用磁致伸缩位移传感器测活塞杆伸出长度，用编码器测回转轴，两路信号在控制器里合成。这是工程上最稳的组合，两边都用在各自擅长的对象上。

三个动作，一眼分清量的是长度还是角度

选型时不用背参数，问三个问题就够。

动作一，看运动方向。被测量是沿着一条轨道走，还是绕一个轴转。沿着轨道走的，磁致伸缩可用；绕轴转的，换传感器。

动作二，看安装接口。磁致伸缩的机械接口是测杆加磁环，测杆要插进油缸或者固定在支架上，磁环套在杆外跟着动。如果对方图纸上画的是“轴端加联轴器”，那从一开始就不是这类传感器的活。

动作三，看输出单位。位移传感器输出的是毫米，控制器里按毫米标定；角度测量输出的是度。这一点在报价前就能问清，能省掉后面所有的返工。

一处容易误会的地方：液位计上的浮球会转

磁致伸缩液位计里有个浮球，浮球会随着液面上下走，也会因为安装偏摆而轻微转动。有人据此以为它在测角度，其实浮球只是提供液面高度的位置信号，转动是被动的、与读数无关。液位计测的还是“浮球离顶部多少毫米”，换算成液位高度。转动在这个测量里是噪声，不是信号。

需要测角度同时又要测行程时怎么配

工程机械和试验台上这类需求很常见。活塞杆伸出长度用内置式磁致伸缩位移传感器，装在油缸后端盖里，随缸出厂；回转或摆动的角度用编码器或倾角传感器，装在关节处。两路信号各自进控制器，由程序合成位置坐标。这种搭配在液压夹具、弯管机、折弯机上已经跑了很多年，可靠性比强行用一支传感器测两个量高得多。

如果只是需要一个粗略的到位信号，不需要连续角度值，也可以只装磁致伸缩位移传感器测直线行程，转角位置改用接近开关做几个点位判断。成本最低，但只能给出“到了没到”，给不出“转了多少度”。
