磁致伸缩位移传感器超量程：读数表现、不可逆损伤与预防

超量程在选型阶段看着是纸面上的一个数字，到了现场却是一类具体的故障。同一句“超出量程”，磁环撞进盲区、越过电子仓端、长期贴着边界跑，三种情况读数表现不同，损伤程度也差得远。分不清这三种，排查时会一直围着传感器本身打转。

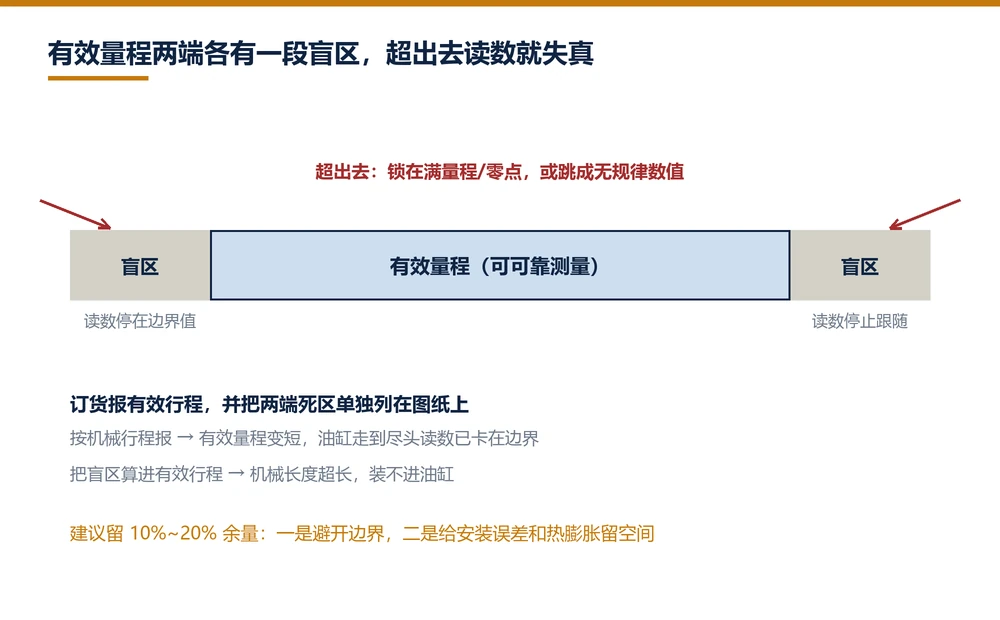

有效量程的两端，各有一小段测不准

一支标称 1000 mm 的磁致伸缩位移传感器，有效量程指磁环能被可靠测量的那一段。两端各有一个盲区，具体尺寸随型号不同，订货时要看样本上的死区数值，不能按零算。盲区之所以存在，是因为波导丝与磁环的磁场耦合在端头附近不完整：靠近电子仓的一端受结构件遮挡，远端则是波导丝固定点。

把盲区算进有效行程，是订货时最常见的错误。报“我需要 1000 mm”，做回来的传感器机械长度超过 1000 mm，装不进油缸；反过来按机械行程报，有效量程就短了一截，油缸走到尽头时读数已经卡在边界上。正确做法是报有效行程，并单独确认两端死区尺寸。

表现一：磁环撞进盲区

磁环走到两端盲区里，读数不会继续线性变化，而是停在某个边界值附近不动，或者开始小幅度跳动。这时控制器看到的是“位置不跟随”，如果程序里做了越限判断，会报位置超差；没做判断的话，表现为动作到末端时速度环抖动。

这种超量程一般不会立刻损坏传感器，属于可恢复状态：磁环退回有效量程内读数就恢复。但如果长期在盲区里来回撞，磁环与测杆的径向间隙会被反复挤压，时间长了间隙变大，回到有效量程内也会出现噪声。

表现二：越过电子仓端

磁环从电子仓那一端脱离测杆，或者走到波导丝固定点之外，读数会出现两种极端形态：锁在满量程或零点不再变化，或者跳成毫无规律的数值。前者是因为波导丝上已经没有可用的回波，计时器拿到的是一个固定超时值；后者是干扰回波被误当作有效信号。

这一种比撞盲区危险。磁环脱出后重新套回，如果姿态不对，会直接蹭伤测杆表面。测杆壁厚本来就不大，蹭出划痕后那一段的磁场耦合会变差，表现为“只有在某一小段位置读数不稳”——这类局部故障往往就是早先超量程留下的事故，容易被误判成电子仓问题。

表现三：长期贴着边界运行

最隐蔽的一种。设备行程设计时把传感器量程用满，磁环常年只在末端几十毫米里活动。读数看着正常，实际上波导丝上参与工作的只有很短一段，扭转波在靠近固定点处反射增强，长期处于这种应力状态会加速疲劳。

判断方法很直接：查控制器里的位置历史曲线，如果位置值在某个窄区间内高频往复，就是这个情况。处理办法不是换传感器，而是在选型时留余量——这是后面要说的第一条预防动作。

四条预防动作

动作一，量程留 10% 到 20% 余量。设备总行程 1000 mm，选 1200 mm 量程。多花的那点钱，比停机换一支便宜得多。留余量的另一个好处是磁环不会长期贴边，波导丝受力更均匀。

动作二，订货时报有效行程，并核对两端死区。把油缸的机械行程、需要测量的有效段、两端死区三者分开列在图纸上。装内置式传感器时，后端盖的开孔深度也要一并核对，开孔不够深，传感器顶不到位，等于自己制造超量程。

动作三，程序里加软限位。在控制器中把位置上下限设在有效量程内侧 5 mm 处，越限先减速再停机，不要等机械硬挡。这条几乎零成本，能挡掉大部分超量程。

动作四，机械上加硬限位。液压系统靠行程开关或机械挡块限制活塞位置，别让传感器成为唯一的限位手段。传感器是测量元件，不是限位元件，让它承担限位职责，损坏只是时间问题。

验货时怎么核对量程对不对

收到货先做一件事：把磁环从一端缓慢推到另一端，全程观察读数。有效量程内读数应连续单调变化，进入盲区时开始变平或跳动。记下读数开始变平和开始跳动的两个位置，与样本上的死区值比对，偏差超过 10 mm 就要问清楚。这个动作三分钟能做完，比装到设备上再发现问题省事得多。

顺带核对一项：断电再上电，读数应回到同一位置（绝对位置输出）。如果断电后读数偏移，说明内部零位基准有问题，不是超量程造成的，但要一并处理。
