16E 系列 恶劣环境型磁致伸缩位移传感器
IP68 fully enclosed for extreme harsh environments with high contamination and dust
16E系列专为极端恶劣环境设计——高污染、高粉尘、盐雾、洪水等场景。 sensing element被全封闭不锈钢外壳保护，防护等级达到IP68，完全防尘、耐受恶劣盐雾空气、洪水浸泡和强力水柱冲洗。该产品完美适用于恶劣室内应用和严酷户外环境。核心采用非接触式磁致伸缩测量技术，提供高精度、准确且绝对的位置测量。非接触特性保证了安装便捷性和极长的机械使用寿命。型号160（电压输出）/ 161（电流输出），S=单输出 / R=冗余输出。
产品概述
16E系列是16系列的恶劣环境增强版本，专为高污染、高粉尘、盐雾、洪水等极端恶劣环境而设计。全封闭不锈钢外壳达到IP68防护等级——完全防尘、耐受恶劣盐雾空气、洪水浸泡和强力水柱冲洗。
该产品完美适用于恶劣室内应用和严酷户外环境：矿山开采、冶金连铸、海洋平台、化工产线等传统传感器难以长期生存的场景。非接触式磁致伸缩测量技术确保极长的机械使用寿命。
提供单输出（S）和冗余输出（R）两种模式可选。量程可延伸至7600mm，更新时间最大5.0ms。PVC电缆直出方式（可选1-10m），接线便捷可靠。
工作原理
16E系列采用与16系列一致的非接触式磁致伸缩测量原理。波导管密封在全封闭不锈钢外壳内，承受外部恶劣环境的侵蚀；安装在活塞上的永磁体（位置磁环）随活塞移动，触发波导管内的磁致伸缩效应，应变波传至电子模块被检测解码。16E系列的核心差异在于其IP68级全封闭不锈钢外壳设计——相比标准16系列的IP67，提供更高级别的防尘防水能力，可直接暴露于高污染、高粉尘、盐雾和洪水环境中长期运行。
典型应用
技术规格
| 订货编号 | 160（电压输出）/ 161（电流输出），S=单输出 / R=冗余输出 |
|---|---|
| 输出类型 | 电压（0-10V / 10-0V）或电流（4-20mA / 20-4mA） |
| 测量类型 | 直线位移 |
| 分辨率 | 16 位 D/A，0.0015%（最小 1μm） |
| 重复精度 | 满量程的 < ±0.001%（最小 ±2.5μm） |
| 非线性度 | 满量程的 < ±0.01%（最小 ±40μm） |
| 更新时间 | 0.5ms(≤1200mm) / 1.0ms(≤2400mm) / 2.0ms(≤4800mm) / 5.0ms(≤7600mm) |
| 供电电压 | +24Vdc (20.4 ~ 28.8 Vdc) |
| 输入保护 | 极性保护至 -30Vdc，过压保护至 36Vdc |
| 功耗 | 100mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC 地端对机器接地端） |
| 接头类型 | 电缆直出（PVC） |
| 抗压强度 | 350bar / 600bar（峰值） |
| 工作温度 | -40°C 至 +75°C，湿度 90%，不结露 |
| 防护等级 | IP68 |
| 振动指标 | 15g / 10~2000Hz / IEC 标准 68-2-6 |
| 冲击指标 | 100g（单一冲击）/ IEC 标准 68-2-27 |
| EMC 测试 | 放射 EN61000-6-3，抗扰 EN61000-6-2，EN61000-4-2/3/4/6 |
| 量程范围 | 75 ~ 7600mm（25mm 递增） |
| 磁环类型 | 1=外径33mm / 2=外径25mm / 4=外径60mm / 5=外径32mm 环形磁铁 |
| 连接方式 | R02=2m PVC电缆直出（可选 R01-R10，1-10m） |
型号与输出信号
尺寸图与接线图

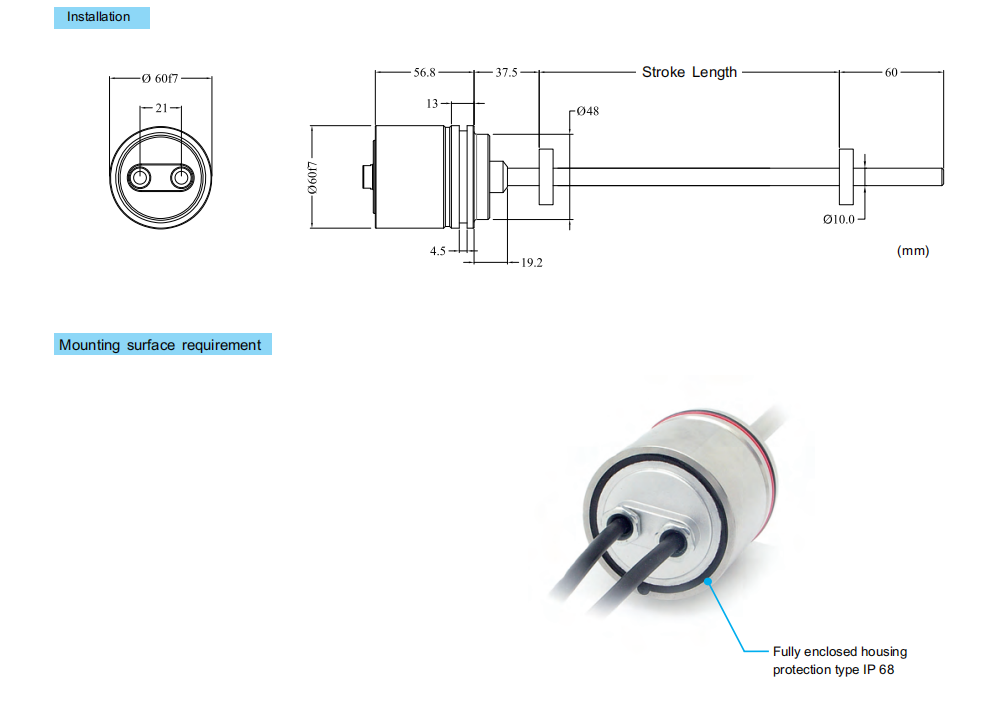

16E 恶劣环境型安装尺寸图
16E 恶劣环境型安装尺寸图：IP68 全封闭不锈钢外壳，适配高污染、粉尘、盐雾工况，PVC 电缆直出。

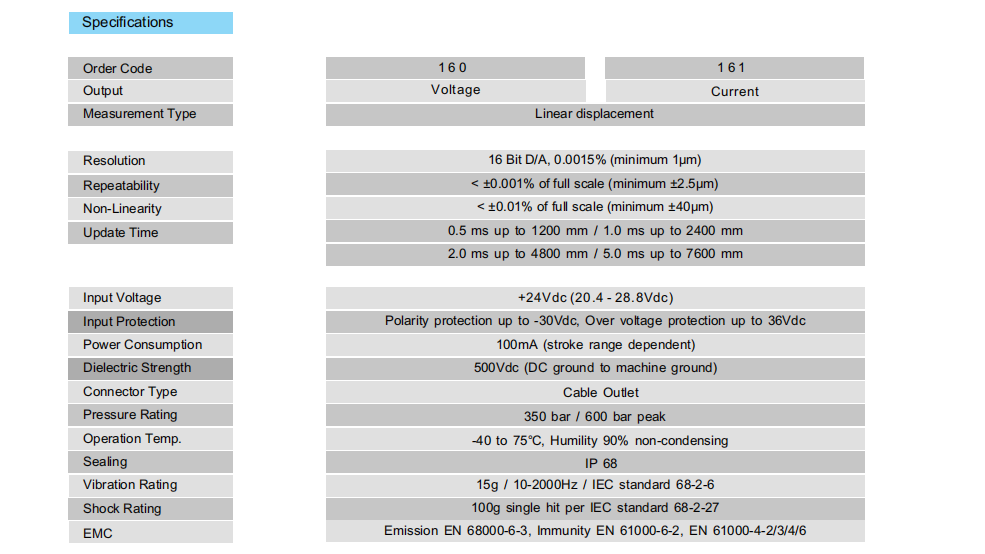

16E 技术参数表
16E 技术参数：量程最高至 7600mm，非接触磁致伸缩测量，IP68 全封闭，抗振动 15g / 抗冲击 100g。

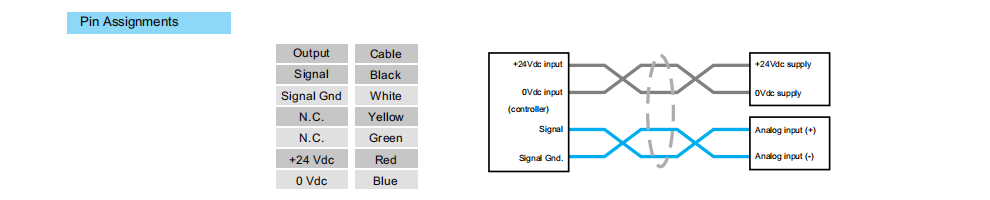

16E 接线图
16E 接线图：直出电缆，电压/电流信号输出，+24Vdc 供电，极性反接与过压保护。
使用注意事项
- 16E 为全封闭 IP68 设计，适用于极端恶劣环境，但电缆出口处仍须确保密封到位。
- PVC 电缆直出型须注意弯曲半径，避免在出线口根部弯折导致密封破损。
- 全封闭不锈钢外壳安装时须确保安装面平整，安装孔与传感器杆中心对齐。
- 虽 IP68 可耐浸泡，但长期浸没环境须定期检查电缆外皮完好性。
- 非接触式测量无需维护，但须确保磁环不与测杆接触。
- 其余安装与清洁要求同 16 系列内置式，装配现场须防尘。
价格说明
16E 系列因 IP68 全封闭不锈钢外壳设计，单价高于标准 16 系列，价格随量程、输出模式（单/冗余）及电缆长度而定。恶劣环境应用建议提供现场工况描述以便选型报价。
