液压缸行程末端的缓冲区：怎么改变位移读数，又怎么用它判断缓冲好坏

设备调好了，位置也到了，可压出来的件总差那么一点，或者末端总有一下闷响。这类问题查工艺查不出来，因为信号上"到了"，机械上其实还没到。

液压缸行程的最后一段不是匀速走完的。缓冲区里的速度变化，会原样写进位移读数，而到位判据往往就取在这段上。

一、行程末端不是匀速走完的

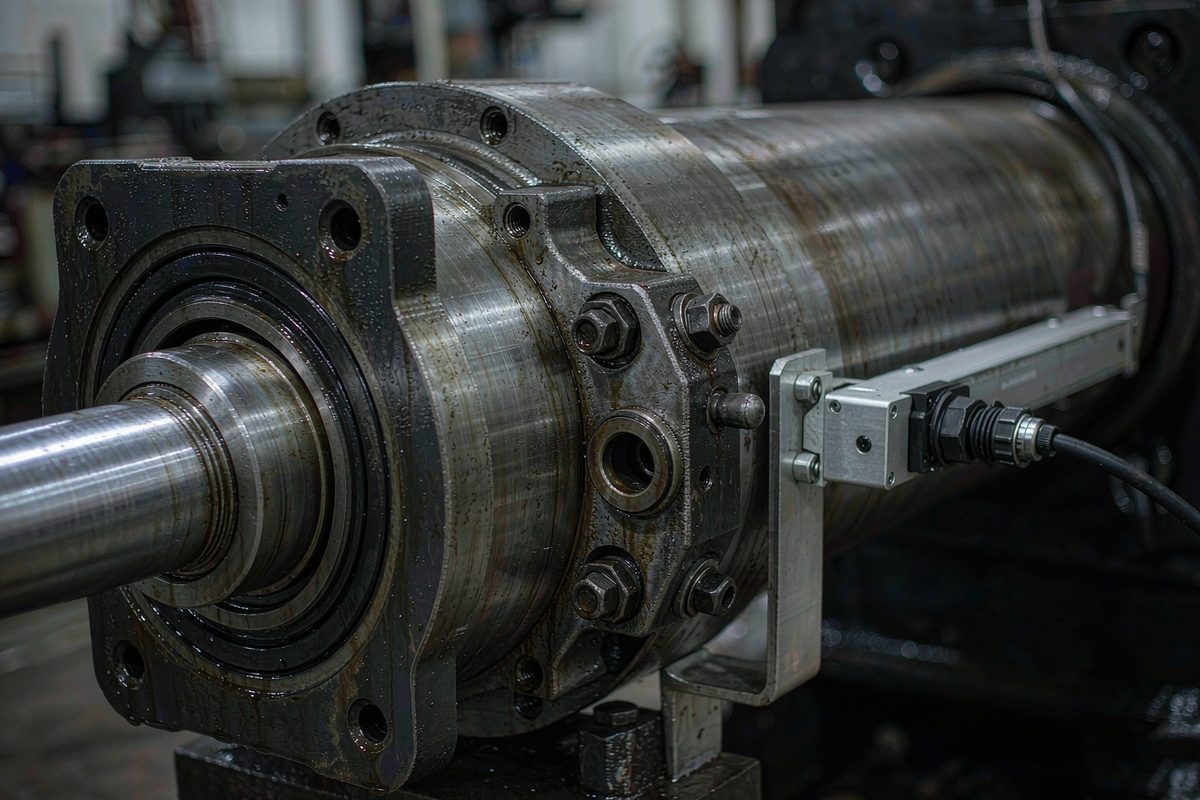

活塞接近缸盖时，速度必须降下来，否则几吨的动件直接撞上去，缸体、杆、密封件都受不了。工业液压缸普遍采用端部缓冲：活塞上带一段缓冲柱塞，缸盖上对应开一个缓冲孔。

柱塞插入孔内的那一刻，回油通道从大截面突然变成小截面，油只能从节流口挤出去。背压升起来，活塞被减速，直到停在端位。

这段减速走过的距离，就是缓冲行程。它属于行程的一部分，只不过在正常控制里被当作"末端过渡"。

二、缓冲区里发生了什么

三件事同时发生。

流通面积变了。从全通径切到节流孔，流量被迫减小，速度跟着降。

缸内压力升高。背压要顶住动件惯性，瞬间压力会比工作压力高出一截。这个压力的性质，和按峰值而非工作压力选里讲的换向冲击是同一类。

节流口可调。缸盖上通常有缓冲调节螺钉，拧进拧出改变节流面积。调得太松，缓冲几乎不起作用；调得太紧，末端会爬行甚至停住。

三、缓冲会怎么改变位移读数

装在缸上的磁致伸缩位移传感器记录的是位置，速度变化体现为曲线斜率变化。缓冲区里最直接的表现有三种。

• 末端斜率变缓。原本近似直线的速度曲线，在最后一段明显变平。看到这个弯，说明缓冲在工作。
• 到位时刻后移。如果判据是"到达设定位置"，而设定值恰好落在缓冲区里，机械真正停稳的时刻会比信号晚一段时间。这段差多少，取决于缓冲节流强度和动件惯性。
• 极小的位移回弹。缓冲柱塞插入瞬间缸内压力突升，缸体与杆的弹性变形会让读数有微米级的回弹，随后稳定。量级很小，但在精密压装、精密合模这类场合会被当成"位置不稳"去查。

四、到位判据：按位置判还是按时间判

这是缓冲带来的最实际问题。

按位置判：读到设定位置就认为动作完成。简单直接，但如果设定值落在缓冲区内，信号会在机械还没停稳时就发出去，后续动作提前启动，出现压不实、合不严。

按稳定判：位置进入窗口后，还要等连续若干个周期位移变化小于阈值，才认定到位。这种方式能把缓冲段排除在外，代价是多等几十毫秒。

选择哪一种，看下游动作对"机械真的停稳"有多敏感。压装、合模、夹紧这类靠力传递的动作，用稳定判更稳；单纯的位置搬运，按位置判够用。

同样是用一个位置读数做工艺判断，注塑机上射胶转保压那次切换的取舍可以对照射胶转保压的切换点怎么定。

五、缓冲正常与失效，曲线末端长得不一样

曲线特征	缓冲正常	缓冲失效
末端斜率	平滑变缓，过渡连续	到末端突然变平或直接切断
末端振荡	基本没有	停稳前后出现明显振荡
到位时间	稳定，模次之间差别小	时快时慢，分散度大
伴随现象	无异常声响	末端闷响、管路震动

表里第二行是最容易观察到的。缓冲失效时撞击能量要由结构和油液吸收，位移上会表现为停稳前后的一小段来回，同时伴有声音。设备巡检时，把同一动作的末端曲线调出来对比，比听声音更早发现问题。

六、把缓冲区排除在控制区之外的两种做法

控制用的行程，不该包含缓冲段。两种处理方式。

限位与窗口分离。机械限位设在行程端位，控制的目标位置设在缓冲区之前。中间留出的这段余量，就是给缓冲消化惯性的空间。留多少，按缓冲行程加上动件惯性估算。

量程覆盖但不参与换算。磁致伸缩位移传感器的量程要覆盖全行程（含缓冲区），否则末端读数会进入盲区或超出量程，但控制逻辑里把最后一段标成"过渡区"，不参与位置闭环的输出。

这两种做法都要求量程留足余量。关于末端盲区为什么必须避开，可以在有效量程两端盲区里看具体原因。

七、大缸径、高压场合要额外注意的

缸径越大，动件质量越大，缓冲要吸收的动能越多，末端压力和位移曲线的变化也越剧烈。

这类场合建议把磁致伸缩位移传感器的刷新率提上去。缓冲段的持续时间可能只有几十毫秒，采样太慢会把整段减速过程糊成一个点，既看不出缓冲是否正常，也让稳定判据失效。

高压系统还要确认反馈装置安装位置的结构刚度。缓冲带来的压力峰值会让缸体产生弹性变形，如果反馈装置装在刚度不足的支架上，读数的抖动会被当成机械问题反查。多缸同步里讲的负载与变形影响，在单缸末端同样成立。
